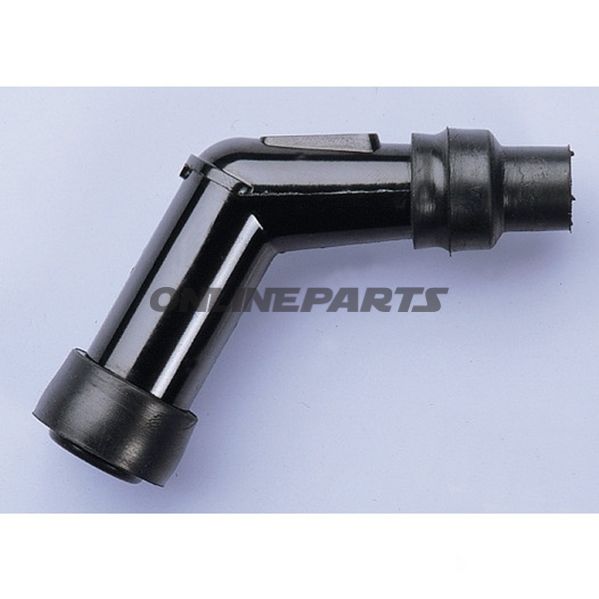

Zündkerzenstecker (Winkel 120°) für Zündkerzenanschluss – schwarz, NGK
Produkt: Zündkerzenstecker VD01F in Schwarz von NGK. GTIN: 087295184158. Hersteller ist NGK und die Hersteller-Teilenummer (MPN) ist 708.60.02.
Dieser Zündkerzenstecker ist als kompletter Zündkerzenanschluss konzipiert zur direkten Montage auf der Zündkerze. Der Stecker ist um 120° gewinkelt, um besseren Zugang und Kabelführung in beengten Einbausituationen zu ermöglichen. Er enthält ein eingebautes Widerstandselement und ist für Systeme vorgesehen, in denen Unterdrückung von Radiofrequenzstörungen (RFI/EMI) erwünscht ist, ohne das Laufverhalten des Motors zu beeinflussen.
- Funktion: Unterdrückt Interferenzfrequenzen über das gesamte Frequenzspektrum mittels eines keramischen Widerstandselements, während die Zündenergie an die Zündkerze übertragen wird. Der Widerstandswert reduziert Störungen, die Elektronik oder Radiosignale beeinflussen können.
- Winkel und Montageform: 120°-Winkel, geeignet wenn die Kabelführung einen schrägen Abgang von der Zündkerze erfordert.
- Anschluss: M4 Anschlussgewinde zur festen Befestigung des Zündkabels oder einer Anschlussklemme.
- Steckergewinde-Durchmesser: Passt für Zündkerzen mit Gewindedurchmesser 10 mm und 12 mm abhängig von der Anwendung.
Materialien und Eigenschaften
- Das Widerstandselement besteht aus hochwertigem keramischem Material, das einen stabilen und konstanten Widerstandswert auch unter Belastung gewährleistet.
- Der Stecker ist aus Phenolharz (phenolic resin) gegossen, einem häufig verwendeten, hitzebeständigen Isoliermaterial für Zündkerzenstecker, das hohe Temperaturen und elektrische Belastungen handhabt, ohne leitend zu werden.
- Farbe: schwarz. Oberfläche und Materialwahl bieten gute elektrische Isolation und mechanische Haltbarkeit bei normaler Nutzung.
- Widerstand: circa 1 kΩ (1 Kiloohm) als Teil der Rauschdämpfung.
Technische Details
- Typ: Cap (Zündkerzenstecker)
- Gewindedurchmesser der Zündkerze: 10 / 12 mm
- Anschluss: M4 Gewinde
- Winkel: 120°
- Widerstand: 1 kΩ (Unterdrückung/Abschirmung von Interferenzen)
- Unterdrückung: Ja (unterdrückt)
- Material: Phenolharz
- Farbe: Schwarz
- Kabellänge: Wird ohne Kabel geliefert (nur Zündkerzenstecker)
- Integrierte Zündspule: Nein
- Sonstiges: Lange Ausführung (vergrößert die Zündkerzenverbindung etwas)
Kompatibilität und Anwendung
Der Stecker wurde zur Verwendung mit NGK Zündkerzen und NGK Zündkabeln entwickelt, wo die Beseitigung elektrischer Störungen erforderlich ist. Er eignet sich für Motorräder, Roller und Kleinstmotoren mit entsprechendem Gewindedurchmesser und M4-Anschluss. Beim Austausch ist sicherzustellen, dass die Abmessungen der Zündkerze und der Montagewinkel mit dem Stecker übereinstimmen und dass die Kabelverbindung zur M4-Terminalisierung passt.
Sicherheit und Montagehinweise
- Immer bei abgekühltem Motor montieren, um Beschädigungen des Isoliermaterials zu vermeiden.
- Prüfen, ob der Widerstandswert den Anforderungen Ihres Systems entspricht – 1 kΩ ist Standard für rauschdämpfende Zündkerzenstecker.
- Für korrekte Polung und feste Anziehung der M4-Verbindung sorgen; lose Verbindungen können schlechte Zündung oder Wärmeentwicklung verursachen.
NGK wird als Marke genannt, da der Stecker nach NGK-Spezifikationen gefertigt ist (MPN 708.60.02). GTIN 087295184158 kann bei Bestell- und Ersatzteilabfragen verwendet werden.
