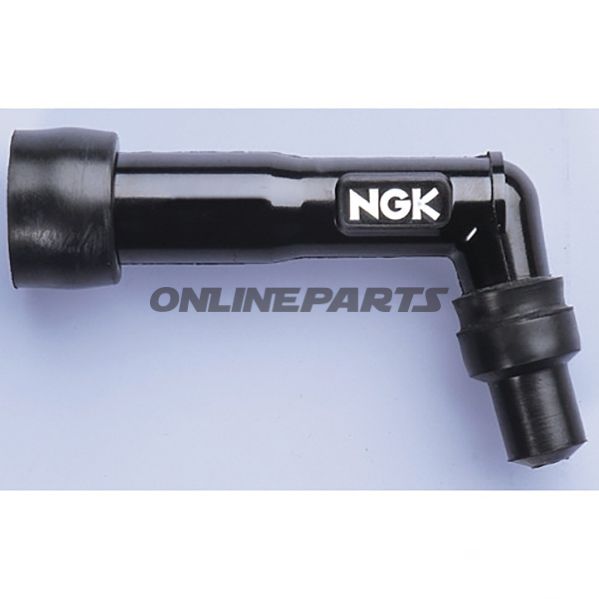

Zündkerzenstecker für Zündkerzen – NGK XD01F (schwarz)
Produkt: NGK Zündkerzenstecker Modell XD01F in Schwarz. Die Marke NGK ist unter GTIN: 087295184394 angegeben und die Herstellernummer (MPN) lautet 708.60.10.
Dieser Zündkerzenstecker ist dafür ausgelegt, direkt an das Gewinde der Zündkerze angeschlossen zu werden und den Zündimpuls vom Zündkabel zur Zündkerze zu leiten, wobei gleichzeitig elektrische Störsignale unterdrückt werden. Der Stecker enthält einen eingebauten Dämpfungswiderstand, der Funkstörungen und Interferenzen in der Fahrzeug-/Motorrad-Elektronik reduziert, ohne die Motorleistung merklich zu beeinträchtigen.
- Funktion: Überträgt Zündspannung zur Zündkerze und unterdrückt elektromagnetische Störungen (Interferenzen) mittels eines keramischen Widerstandskerns.
- Störunterdrückung: Unterdrückung (suppressed) ist integriert, mit einem Widerstandswert von etwa 1 kΩ, was eine breitbandige Dämpfung von Störungen bewirkt.
- Winkel: Der Stecker ist in einem Winkel von ca. 102° ausgeführt, was bei beengter Montage rund um den Zylinderkopf und die Zündkerze oft praktisch ist.
Materialien und Aufbau
Die isolierenden Bauteile des Steckers sind aus Phenolharz (phenolic resin) gefertigt und enthalten einen hochwertigen keramischen Widerstandskern. Die Kombination aus keramischem Widerstand und Phenolmaterial sorgt für einen stabilen Widerstandswert unter Belastung und Hitzebeständigkeit, während die Materialien ausreichende mechanische Festigkeit für den normalen Werkstatteinsatz bieten.
Technische Merkmale
- Typ: Cap (Zündkerzenstecker)
- Passend für Zündkerzen-Gewindedurchmesser: 10 mm und 12 mm
- Anschluss der Leitung: M4-Schraubgewinde
- Widerstand: Ca. 1 kΩ (gedämpft/unterdrückt)
- Farbe: Schwarz
- Kabel: Wird ohne Kabel geliefert
- Integrierte Zündspule: Nein
Kompatibilität und Anwendung
Der XD01F-Stecker kann in Situationen verwendet werden, in denen standardmäßige gedämpfte Zündkerzenstecker gewünscht sind, z. B. an Motorrädern und kleineren Fahrzeugen mit Zündkerzen, die eine Cap-Verbindung und eine M4-Terminal benötigen. Die angegebenen Gewindedurchmesser 10 mm und 12 mm decken die üblichen Maße für Zündkerzensätze ab; bei Unsicherheit bezüglich der Passform sollte das konkrete Zündkerzenmodell vor der Montage überprüft werden.
Montagehinweise
- Überprüfen Sie die korrekte Anziehmoment bzw. festen Sitz und den guten Kontakt an der M4-Terminalverbindung, um eine zuverlässige Zündung sicherzustellen.
- Da das Produkt ohne Zündkabel geliefert wird, sollte ein Kabel mit korrekter Kapazität und Widerstand verwendet werden, um die Stördämpfung zu erhalten.
- Bei Arbeiten in beengten Motorräumen kann die 102°-Winkelbauform als vorteilhaft empfunden werden, um Zug auf dem Kabel zu vermeiden.
Identifikation: Das Produkt wird unter der Marke NGK (GTIN 087295184394) vertrieben und kann über die Herstellernummer MPN 708.60.10 gefunden werden. Diese Referenzen sind nützlich zur Prüfung der Kompatibilität und bei der Bestellung von Ersatzteilen.
Wenn Sie spezifische Toleranzen benötigen oder die Kompatibilität mit einem bestimmten Motor- oder Zündkerzenmodell prüfen möchten, können die Angaben zu Gewindedurchmesser, Anschlussart und Winkel zur Sicherstellung der korrekten Auswahl herangezogen werden.
