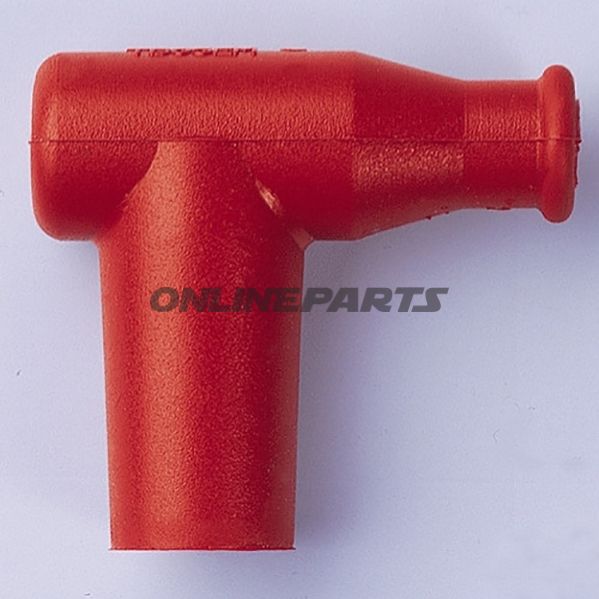

Zündkerzenstecker NGK TB05EM-R (rot) — 90° abgewinkelter Stecker für Zündkerzen
Produkt: NGK TB05EM-R Zündkerzenstecker (rot) von NGK. Die Marke NGK ist angegeben mit MPN 708.52.85 und GTIN 087295189559.
Dieser Zündkerzenstecker ist ausgelegt, um Zündkerzen und Zündkabel in Motorrädern und anderen Kleingasmotoranwendungen zu verbinden, bei denen ein 90° abgewinkelter Stecker und ein 14 mm Zündkerzengewindeadapter erforderlich sind. Der Stecker enthält ein integriertes Stördämpfungswiderstandselement von ca. 5 kΩ, um Funkfrequenzstörungen des Zündsystems zu reduzieren, ohne die Fahreigenschaften des Motors zu beeinträchtigen.
- Funktion: Stellt elektrische Verbindung zwischen Zündkerze und Zündkabel sicher und unterdrückt gleichzeitig elektromagnetische Störungen (RFI/EMI) aus Zündimpulsen.
- Winkel und Mechanik: 90° Ausführung reduziert die Belastung von Leitung und Zündkerze in engen Einbauräumen und ermöglicht eine kompaktere Kabelführung.
- Kontakt: SAE-Anschlussmutter für sichere mechanische und elektrische Verbindung zum Zündkabel.
Materialwahl und Eigenschaften
Der Stecker ist aus Silikon (durchgehend hochwertiger Silikongummi) mit einem Widerstandselement aus keramischem Material gefertigt. Die Silikonhülle bietet gute Wärme- und Chemikalienbeständigkeit unter normalen Betriebstemperaturen von Motorrädern und behält bei niedrigen Temperaturen ihre Flexibilität. Das keramische Widerstandselement gewährleistet einen stabilen Widerstandswert mit begrenzter Abweichung unter Last, wodurch eine vorhersehbare Dämpfung von Störfrequenzen erreicht wird.
Technische Daten
- Typ: Zündkerzenstecker (cap)
- Zündkerzengewindeadapter: 14 mm
- Kontaktanschluss: SAE-Anschlussmutter
- Winkel: 90°
- Widerstandswert: ca. 5 kΩ (dämpfendes Element)
- Unterdrückung: Ja
- Material: Silikon (Hülle) und keramisches Widerstandselement
- Farbe: rot
- Kabelzustand: ohne Kabel (nur Stecker)
- Integrierte Zündspule: Nein
Kompatibilität und Anwendung
Der TB05EM-R ist vorgesehen für Anwendungen, in denen 14 mm Zündkerzen und SAE-Anschluss verwendet werden. Er passt in standardmäßige Zündkerzensitze mit 14 mm Gewinde und wird typischerweise an Motorrädern, Rollern und Kleingasmotoren mit entsprechender Zündkonfiguration eingesetzt. Da der Stecker ohne Kabel geliefert wird, kann er mit vorhandenen Zündleitungen kombiniert oder mit passenden Leitungssets nachgerüstet werden. Bitte prüfen Sie stets den Zündkerzentyp und die Platzverhältnisse (Winkel, Freiraum) vor der Montage.
Praktische Hinweise
- Das keramische Widerstandselement wurde wegen seiner stabilen elektrischen Leistung über die Zeit gewählt; vermeiden Sie bei der Montage übermäßige mechanische Beschädigung.
- Silikonhüllen erfordern minimale Wartung, sollten aber bei häufiger Demontage auf Risse oder Deformationen geprüft werden.
- Die rote Farbe des Produkts kann die Identifizierung der Zündkabel in engen Motorräumen erleichtern.
Identifikation: NGK (Brand) — MPN 708.52.85 — GTIN 087295189559.
