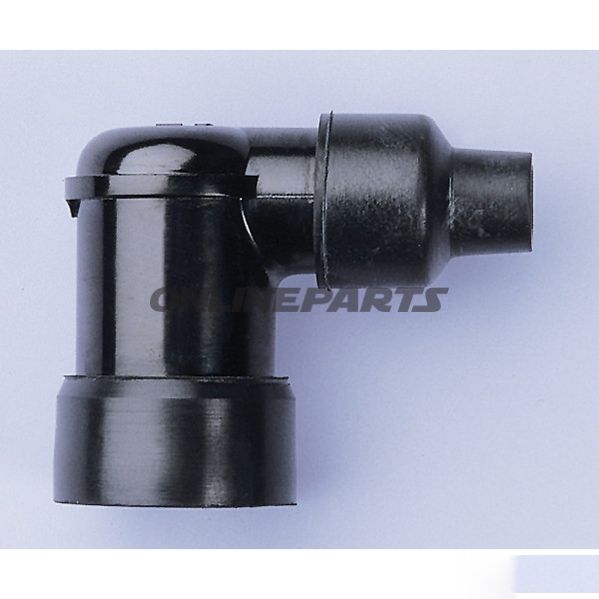

Zündkerzenstecker (Winkel 90°) für Motorrad — NGK LB05EH, schwarz
Produkt: Der NGK LB05EH Zündkerzenstecker ist ein Winkelstecker (90°) mit keramischem Widerstand und SAE-Anschluss, vorgesehen für die Verbindung zwischen Zündkerze und Zündkabel/-anschluss. Das Produkt wird in Schwarz geliefert und ist aus Phenolharz für mechanische und thermische Beständigkeit gefertigt.
Funktion: Der Stecker fungiert als elektrische Verbindung zwischen Zündkerze und Zündkabel und enthält einen Widerstand (5 Kiloohm), um elektromagnetische Interferenzen (RFI/EMI) zu dämpfen. Er sorgt für eine stabile Funkenübertragung zur Zündkerze und reduziert gleichzeitig Störgeräusche im elektrischen Kreis, was bei empfindlicher Elektronik und zur Vermeidung von Störungen in der Fahrzeugelektronik relevant ist.
Materialien und Konstruktion:
- Gehäuse und Isolierung: Hergestellt aus Phenolharz. Das Material bietet gute Hitzebeständigkeit und mechanische Festigkeit in Motorumgebungen.
- Widerstandselement: Keramischer Widerstand von 5 kΩ, integriert im Stecker für effektive Rauschunterdrückung ohne wesentliche Beeinträchtigung der Zündcharakteristik.
- Farbe und Finish: Schwarze Oberfläche, kompakte Bauweise ohne integrierte Zündspule und ohne Kabel (nur Kappe/Halter).
Technische Eigenschaften und Maße:
- Typ: Zündkerzenstecker (Cap)
- Widerstand: 5 Kiloohm
- Winkel: 90°
- Gewindegröße der Zündkerze: 14 mm
- Anschluss: SAE-Anschlussmutter
- Unterdrückung (Rauschdämpfung): Ja
- Material: Phenolharz
- Farbe: Schwarz
- Kabel: Wird ohne Kabel geliefert
- Integrierte Zündspule: Nein
Kompatibilität und Anwendung:
- Entwickelt für den Einsatz an Motorrädern und anderen kleinen Verbrennungsmotoren, bei denen eine 14 mm Zündkerzenkappe mit SAE-Anschluss und 90°-Winkel erforderlich ist.
- Geeignet in Systemen, in denen RFI/EMI-Rauschunterdrückung gewünscht wird – besonders relevant bei Fahrzeugen mit elektronischen Steuergeräten und empfindlichem Zubehör.
- Passt zu Standard-Zündkerzen mit 14 mm Gewinde; bei Austausch physische Maße und SAE-Anschluss prüfen.
Technische Daten (kurz):
| Technische Daten |
|---|
| Typ | Cap (Zündkerzenstecker) |
| Gewindedurchmesser | 14 mm |
| Terminalverbindung | SAE-Anschlussmutter |
| Winkel | 90° |
| Widerstand | 5 kΩ |
| Unterdrückung | Ja |
| Material | Phenolharz |
| Farbe | Schwarz |
| Kabellänge | Ohne Kabel |
| Integrierte Zündspule | Nein |
| Weitere Info | Kompakttyp |
Hersteller und Identifikation: NGK ist Hersteller von Zündkomponenten mit globaler Verbreitung, und dieser Zündkerzenstecker wird unter der Marke NGK vertrieben. Das Produkt kann mit der Herstellernummer (MPN) 708.52.28 und dem globalen Handelskode (GTIN) 087295183342 identifiziert werden.
Anwendungstipps:
- Sorgen Sie für richtigen Kontaktdruck gegen die Zündkerze, um schlechte Verbindungen oder Überhitzung zu vermeiden.
- Überprüfen Sie, ob die SAE-Mutter mit Ihrem Kabel/Terminal kompatibel ist; messen Sie bei Bedarf vor der Montage.
- Vermeiden Sie das Überdrehen des Zündkerzengewindes; folgen Sie den Drehmomentangaben des Herstellers für Zündkerzen.
Hinweis: Das Produkt ist eine einzelne Zündkerzenkappe ohne Kabel und ohne integrierte Zündspule. Prüfen Sie die Kompatibilität mit dem elektrischen System Ihres Motors und der Zündkerze vor der Montage.
