Zündkerzenstecker NGK LB01F (Winkelstecker, 90°) für Zündkerzen
Produkt: Zündkerzenstecker NGK LB01F in Schwarz von NGK, Modellnummer (MPN) 708.53.01. GTIN: 087295183304.

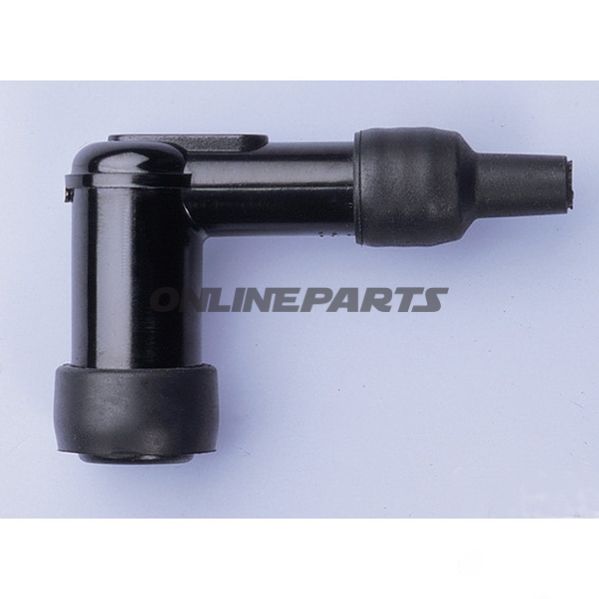

Dieser Zündkerzenstecker ist ein 90°-Winkelkontakt zur direkten Montage auf 14-mm-Zündkerzen. Der Stecker ist als Kappenstecker (cap) ohne zugehöriges Kabel ausgeführt und verfügt über ein M4-Anschlussgewinde zur Klemme. Die Konstruktion enthält einen eingebauten Dämpfungswiderstand von etwa 1 kΩ zur Unterdrückung elektromagnetischer Störungen (RFI/EMI), ohne die Zündeigenschaften wesentlich zu beeinträchtigen.
- Funktion: Stellt die Verbindung zwischen Zündspule/Kabel und Zündkerze her und dämpft gleichzeitig Störgeräusche und Interferenzen im Zündsystem. Das eingebaute keramische Widerstandselement behält auch unter Wärme- und Belastungseinfluss einen stabilen Widerstandswert bei, wodurch das Risiko von Radio-Interferenzen und Störungen elektronischer Geräte reduziert wird.
- Materialien: Außenkappe aus schwarzem Phenolharz (phenolic resin) mit guter elektrischer Isolierung und Hitzebeständigkeit. Das Widerstandselement besteht aus hochwertigem keramischem Material für Langzeitstabilität.
- Eigenschaften:
- Winkel: 90° für platzsparende Montage in beengten Verhältnissen.
- Gewinde/Durchmesser: passend für 14-mm-Zündkerzen.
- Anschlussklemme: M4-Anschlussgewinde.
- Widerstandswert: ca. 1 kΩ (unterdrückender Typ).
- Farbe: schwarz.
- Ohne integrierte Zündspule und ohne Kabel (geliefert als Stecker/Kappe).
Kompatibilität und Anwendung: Der NGK LB01F ist für den Einsatz in benzinbetriebenen Motoren mit 14-mm-Zündkerzen vorgesehen, insbesondere dort, wo eine Winkelsteckerlösung aus Platzgründen oder zur Kabelverlegung gewünscht ist. Der eingebaute Widerstand macht den Stecker geeignet für Systeme, in denen RFI-Unterdrückung erforderlich ist, z. B. bei Motorrädern mit empfindlicher Elektronik oder Funksystemen. Prüfen Sie vor der Montage stets die Gewindegröße der Zündkerze und die elektrischen Anforderungen.
Montagehinweise: Achten Sie auf eine korrekte Sitzfläche gegen die Zündkerze und darauf, dass die M4-Klemme mit geeignetem Drehmoment befestigt wird, um guten elektrischen Kontakt zu gewährleisten. Da der Stecker ohne Kabel geliefert wird, verwenden Sie geeignete Hochspannungsleitungen und Gummidurchführungen gemäß den Anweisungen des Herstellers. Vermeiden Sie Änderungen am Widerstandselement oder das Bohren in die Kappe, da dies sowohl die Isolierung als auch die Stördämpfung beeinträchtigen kann.
Technische Daten (Zusammenfassung):
- Typ: Cap (Kappenstecker)
- Zündkerzendurchmesser: 14 mm
- Anschlussklemme: M4-Gewinde
- Winkel: 90°
- Widerstand: ca. 1 kΩ (unterdrückend)
- RFI/EMI-Unterdrückung: Ja
- Material: Phenolharz (phenolic resin) mit keramischem Widerstandselement
- Farbe: Schwarz
- Kabel: Wird ohne Kabel geliefert
- Integrierte Zündspule: Nein
Marke und Identifikation: NGK ist als Hersteller in den Produktdaten angegeben, und der Artikel ist mit MPN 708.53.01 und GTIN 087295183304 gekennzeichnet. Diese Nummern können zur Überprüfung der Kompatibilität und Rückverfolgbarkeit bei Bestellung oder Austausch in der Werkstatt verwendet werden.
Hinweis: Diese Beschreibung konzentriert sich auf technische Eigenschaften und korrekte Anwendung. Wenn Sie unsicher sind, ob das Teil mit einem bestimmten Motorradmodell kompatibel ist, wird empfohlen, MPN/GTIN zu vergleichen oder technische Dokumentation von NGK bzw. das Werkstatthandbuch des Fahrzeugs zu konsultieren.
