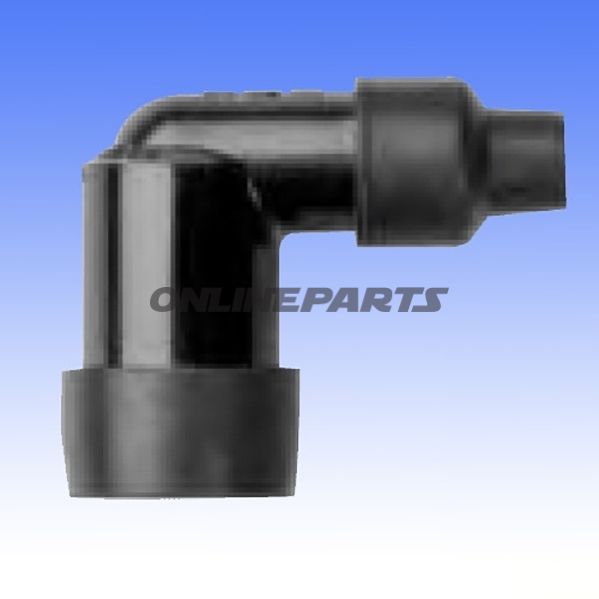

Zündkerzenstecker LZFH, 90° Winkel, schwarz – Zündkerzenanschluss von NGK
Produktübersicht: Dieser Zündkerzenstecker von NGK (MPN: 708.60.51, GTIN: 087295187104) ist ein winkelförmiger Anschluss zur direkten Montage auf Zündkerzen mit 10-, 12- oder 14-mm-Gewinde. Die Haube ist eine kompakte Ausführung ohne integrierte Zündspule und ohne befestigtes Hochspannungskabel, wodurch sie sich für Anwendungen eignet, bei denen die Zündleitung separat angeschlossen wird.
Funktion: Die primäre Funktion der Haube ist die Herstellung einer sicheren elektrischen Verbindung zwischen Zündkerze und Zündleitung sowie der Schutz der Keramikisolator und des Kontakts vor Schmutz, Feuchtigkeit und mechanischer Beanspruchung. Der 90°-Winkel ermöglicht das Führen der Zündleitung in einer kontrollierten Richtung, was in beengten Einbauräumen notwendig sein kann, um scharfe Knicke oder Abrieb am Kabel zu vermeiden.
Materialwahl und Eigenschaften:
- Außenmaterial: Die Haube besteht aus Phenolharz (phenolic resin), einem Material, das für gute elektrische Isolierung und Hitzebeständigkeit bei den typischen Temperaturen um die Zündkerze bekannt ist.
- Widerstandselement: NGK beschreibt eine Widerstandskonstruktion auf keramischer Basis in ihren Steckern. Ein keramisches Widerstandselement gewährleistet einen stabilen Widerstandswert mit geringer Abweichung unter Belastung und hohen Temperaturen, was zu gleichmäßigem Zündverhalten bei Verwendung mit NGK-Zündkerzen beiträgt.
- Farbe und Oberfläche: Schwarze Ausführung, typisch für Zündkerzenstecker, hilft Ruß und Schmutz zu kaschieren und sorgt für eine neutrale optische Integration im Motorraum.
Technische Details und Kompatibilität:
- Typ: Cap (Zündkerzenstecker), kompakte Ausführung.
- Zündkerzengewinde: unterstützt 10 mm, 12 mm und 14 mm.
- Anschluss der Leitung: M4 Anschlussgewinde zur Befestigung von Kabelschuhen oder Kontakten.
- Winkel: 90° für einfache Kabelverlegung.
- Widerstand: Produktdaten geben keinen Ohm-Wert an; NGK weist jedoch in allgemeinen Produktunterlagen darauf hin, dass ihre Stecker mit Widerstandselementen zur Störunterdrückung versehen sein können, ausgeführt in keramischem Material. Diese spezielle Variante wird als kompakt ohne integrierte Zündspule angegeben.
- Unterdrückung/Abschirmung: In NGK-Materialien als wirksam zur Unterdrückung störender Frequenzen beschrieben, wenn sie zusammen mit NGK-Zündkerzen verwendet wird.
- Kabel: Wird ohne festes Kabel geliefert (separat anzuschließen).
Anwendungsbereiche und praktische Hinweise: Der Stecker eignet sich für Motorradmotoren und kleine Verbrennungsmotoren, bei denen Platzverhältnisse oder Kabelverlegung einen rechtwinkligen Anschluss erfordern. Die kompakte Konstruktion und das Phenolharzmaterial bieten gute Hitzebeständigkeit in der Nähe des Zylinderkopfs. In Kombination mit NGK-Zündkerzen wird empfohlen, kompatible NGK-Zündkabel und Anschlüsse zu verwenden, um optimale elektrische Verbindung und Störunterdrückung zu erreichen.
Marke und Identifikation: Dies ist ein NGK-Produkt (Marke NGK), MPN 708.60.51, GTIN 087295187104. NGK hebt in der Produktbeschreibung keramische Widerstandselemente in ihren Steckern hervor, die für stabile Leistung und Unterdrückung elektromagnetischer Störungen sorgen, wenn die Teile in Kombination verwendet werden.
Montagetipps:
- Stellen Sie vor der Montage sicher, dass die Gewindegröße der Zündkerze übereinstimmt (10/12/14 mm).
- Sichern Sie die M4-Klemme korrekt und verwenden Sie geeignete Kabelschuhe, um eine sichere elektrische Verbindung zu gewährleisten.
- Prüfen Sie, ob der Zündkerzenstecker fest über dem Isolator der Zündkerze sitzt, um Schutz vor Feuchtigkeit und Verunreinigungen zu gewährleisten.
Wenn Sie die Kompatibilität mit einem spezifischen Motor oder Zündkerzentyp bestätigen müssen, können Sie das NGK-Ersatzteilkatalog oder das technische Datenblatt für MPN 708.60.51 zurate ziehen, um detaillierte Montageanweisungen und mögliche alternative Varianten zu erhalten.
