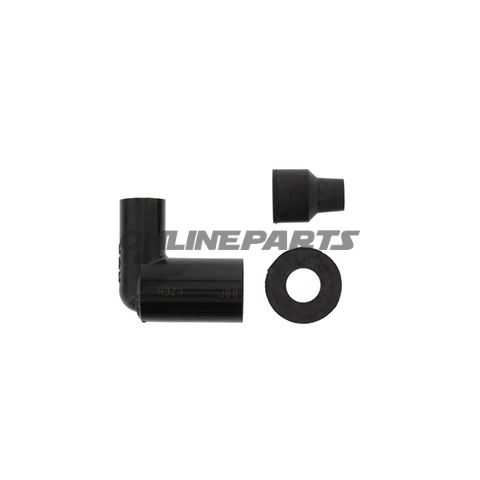

Zündkerzenkappe (winkel) für Zündkerze - NGK LZEH, schwarz
Produktübersicht: Diese Zündkerzenkappe von NGK (MPN: 708.01.60, GTIN: 087295187609) ist eine kompakte, 90°-Winkelkappe, die direkt auf Zündkerzen mit geeignetem Gewindedurchmesser montiert wird. Die Kappe wird ohne Kabel und ohne integrierte Zündspule geliefert; sie ist aus Phenolharz gefertigt und hat eine schwarze Oberfläche.
Funktion und Anwendung:
- Die primäre Funktion der Zündkerzenkappe besteht darin, elektrischen Kontakt zwischen der Zündelektrode der Zündkerze und dem Zündkerzenkabel oder der SAE-Verbindung sicherzustellen, während sie mechanischen Schutz und Isolation bietet.
- Der 90°-Winkel ermöglicht eine platzsparende Montage in engen Motorräumen und reduziert Biegung und Zug am Kabel bei geraden Anschlussrichtungen.
- Das Design ist kompakt (als "Kompakttyp" angegeben), um die Montage in begrenzten Räumen um den Zylinderkopf und das Ventilgehäuse zu erleichtern.
Materialien und elektrische Eigenschaften:
- Das Gehäuse ist aus Phenolharz gefertigt, ein Material, das sich durch seine Isolationseigenschaften und Hitzebeständigkeit auszeichnet. Phenolharz verträgt typischerweise hohe Oberflächentemperaturen und bietet unter normalen Betriebsbedingungen eine gute elektrische Isolation.
- Gemäß Herstellerinformationen ist das interne Widerstandselement des Produkts nicht als hochohmiges Widerstandselement angegeben, und das Produkt wird nicht als aktiv störungsunterdrückt beschrieben ("suppressed: No"). NGK verwendet jedoch keramische Widerstandselemente in mehreren ihrer Zündkerzenkonnektoren für stabile Widerstandswerte bei Belastung; in diesem Fall sind die Kappen-Spezifikationen ohne separat Kabel und ohne integrierte Widerstandsspule angegeben.
- Die Anschlussführung des Terminal ist für SAE-Verbindungsmutter ausgeführt, was Standard für viele Zündkabelhalterungen ist und mechanischen sowie elektrischen Kontakt sicherstellt.
Maße und Kompatibilität:
- Gewindedurchmesser (Plug-Thread-Diameter) aufgeführt: 10 mm, 12 mm und 14 mm. Wählen Sie den richtigen Durchmesser entsprechend Ihrer Zündkerze für eine korrekte Passform und Dichtung.
- Die Kappe ist zur Verwendung mit separaten Zündkabeln/ SAE-Verbindungen vorgesehen; da das Produkt ohne Kabel geliefert wird, muss passendes Kabel und/oder Kabelschuhe gemäß den Anforderungen des Fahrzeugs ausgewählt werden.
- Geeignet für Motorräder und kleine Motoren, bei denen eine kompakte, winkelbare Zündkerzenkappe erforderlich ist; prüfen Sie Gewindemaß und SAE-Verbindung vor der Montage.
Praktische Vorteile für den Mechaniker:
- Kompakte 90°-Form erleichtert die Installation in engem Motorkompartiment und reduziert mechanische Belastung am Kabelende.
- Die Isolationseigenschaften und Wärmebeständigkeit des Phenolharzes sorgen für stabile elektrische Isolation unter normalen Betriebsbedingungen.
- SAE-Verbindung ermöglicht die Nutzung standardmäßiger Kabelenden und -fittings bei Austausch oder Reparatur.
Technische Daten (Zusammenfassung):
- Typ: Cap (Kappe), kompakt
- Winkel: 90°
- Material: Phenolharz (phenolic resin)
- Farbe: Schwarz
- Gewindedurchmesser: 10 mm, 12 mm, 14 mm
- Terminalanschluss: SAE-Verbindungsmutter
- Widerstand: Nicht angegeben als hochohmiger Widerstand / nicht gedämpft (suppressed: Nein)
- Kabel: Ohne Kabel geliefert
- Integrierte Zündspule: Nein
Marke und Identifikation: Das Produkt stammt von NGK, einem etablierten Hersteller von Zündkomponenten. Die Modellnummer (MPN) 708.01.60 und der GTIN 087295187609 können zur Verifizierung der richtigen Teilenummer bei Bestellung und zum Abgleich mit der Fahrzeug-Reserve-/Ersatzteilliste verwendet werden.
Montagehinweise: Stellen Sie sicher, dass der korrekte Gewindedurchmesser und SAE-Anschluss verwendet werden, reinigen Sie die Isolator der Zündkerze und ziehen Sie die Verbindung gemäß dem empfohlenen Drehmoment fest, um elektrischen Kontakt und Dichtheit sicherzustellen. Überprüfen Sie regelmäßig auf Risse oder Hitzeerscheinungen bei Wartungsintervalle.
