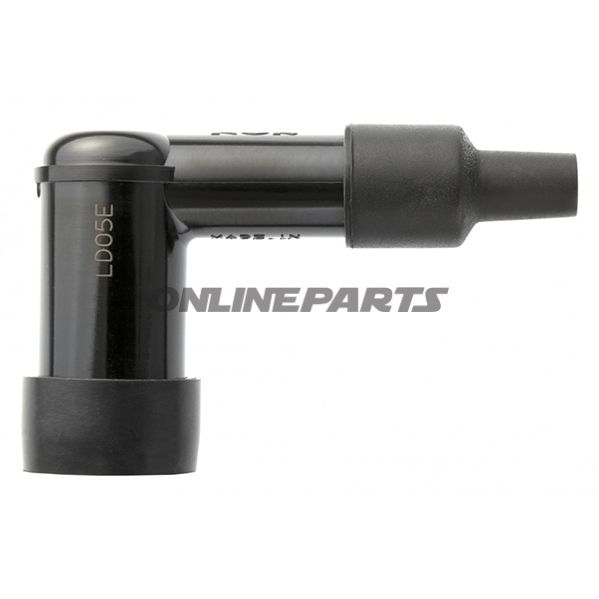

Zündkerzenkappe LD05E, um 90° abgewinkelt, schwarz – NGK
Produktübersicht: Diese Zündkerzenkappe (NGK Modell LD05E, MPN 708.35.20, GTIN 087295169025) ist eine um 90° abgewinkelte Zündkerzensteckverbindung, die eine sichere elektrische Verbindung zwischen Zündkerze und Zündkabel/Terminal gewährleisten soll. Sie ist vorgesehen für Anwendungen, bei denen Platzverhältnisse oder Kabelführung einen Winkelausgang erfordern und bei denen eine Dämpfung elektromagnetischer Störsignale erwünscht ist.
Funktion und Anwendung:
- Stellt eine elektrische Verbindung zwischen Zündkerze und Zündkabel über eine SAE-Anschlussmutter her (terminal connection).
- Der 90°-Winkel reduziert die Belastung des Kabels und erleichtert die Kabelführung in engen Motorräumen oder unter Verkleidungen.
- Integrierter geräuschdämmender Widerstand (5 kΩ) reduziert elektromagnetische Störung, hilft, Beeinträchtigungen durch elektronische Geräte zu vermeiden, ohne wesentliche Auswirkungen auf den Motorlauf.
Materialauswahl und Eigenschaften:
- Gehäuse: aus Phenolharz (phenolic resin), ein bekanntes Material für Zündkerzenkappen aufgrund seiner thermischen und elektrischen Isolationseigenschaften sowie Widerstandsfähigkeit gegen Öl und Wärme.
- Widerstandselement: keramisches Widerstandsmaterial mit geringer Belastungsabweichung, sorgt für stabile Widerstandswerte und zuverlässige Störunterdrückung.
- Farbe: schwarz. Die Oberfläche ist so gestaltet, dass sie gängigen Motorradumgebungsbedingungen standhält (Hitze, Vibration, leichter Ölkontakt).
Technische Details:
- Typ: Zündkerzenkappe / cap
- Gewindeabmessung des Zündkerzensteckers: 10 mm und 12 mm (passt zu den gängigsten Zündkerzenmuffen)
- Terminalanschluss: SAE-Anschlussmutter
- Winkel: 90°
- Integrierter Widerstand: 5 kΩ (unterdrückend / „suppressed“)
- Material: Phenolharz
- Farbe: schwarz
- Kabel: geliefert ohne Kabel
- Integrierte Zündspule: nein
Kompatibilität und Anwendungsbereiche:
LD05E eignet sich für Motorräder und Kleinmotoren, bei denen Zündkerzen mit Gewinde von 10 mm oder 12 mm verwendet werden, und wo eine abgewinkelte Zündkerzenkappe die Montage erleichtert oder das Kabel vor scharfen Biegungen schützt. Der eingebaute Widerstand macht sie besonders geeignet in Systemen, in denen elektromagnetische Störungen begrenzt werden müssen, z.B. bei enger Montage elektronischer Steuergeräte oder Radiosysteme.
Praktische Hinweise für Implementierer und Mechaniker:
- Prüfen Sie vor der Montage das Gewinde der Zündkerze (10/12 mm) für eine korrekte Passung.
- Da das Produkt ohne Kabel geliefert wird, müssen geeignetes Zündkabel und ggf. eine Dichtung separat ausgewählt werden, um eine korrekte Spannungsübertragung und Abdichtung gegen Feuchtigkeit sicherzustellen.
- Das Phenolmaterial hält normalerweise der lokalen Temperatur im Zündbereich stand, bei extremen Temperaturbelastungen sollte der Zustand der Komponente durch Wartung geprüft werden.
Herstellerinformation: NGK wird als Marke für diese LD05E Zündkerzenkappe angegeben (MPN 708.35.20, GTIN 087295169025). Die Produktbeschreibung und technischen Merkmale, einschließlich keramischem Widerstandselement und Phenolharz, stimmen mit NGK-Praktiken überein, Störunterdrückung mit stabilen elektrischen Eigenschaften zu kombinieren.
Hinweis: Die obigen Informationen sind technisch orientiert und richten sich an Mechaniker und erfahrene Motorradfahrer. Falls spezifische Fahrzeugkompatibilität benötigt wird, wird empfohlen, die Zündkerzen-Gewinde und Maße mit den aktuellen Serviceinformationen des Fahrzeugs abzugleichen.
