Zündkerzenstecker Ld01f Schwarz Ngk

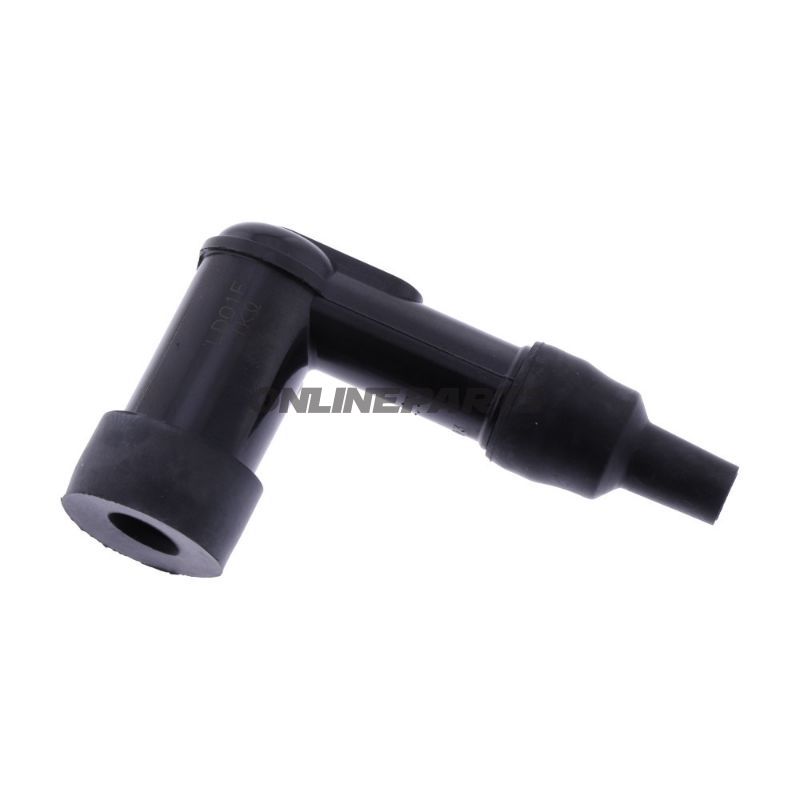

Zündkerzenkappe LD01F, 90° schwarz – NGK Zündkerzenstecker für Motorräder

Produkt: NGK Zündkerzenkappe LD01F (MPN: 708.03.00, GTIN: 0087295183625). Diese Zündkerzenkappe ist ausgelegt, eine sichere elektrische Verbindung zwischen Zündkerze und Zündkerzenleitung in 90°-Anwendungen herzustellen, bei denen Platzverhältnisse oder Leitungsführung einen Winkeleinsatz erfordern.

Funktion

Die Kappe führt den Hochspannungsimpuls vom Zündsystem zur oberen Kontaktstelle der Zündkerze und unterdrückt gleichzeitig Radiostörung und elektromagnetische Interferenzen. Der eingebaute Widerstand von ca. 1 kΩ dämpft Interferenzsignale über das gesamte Frequenzspektrum, ohne das Fahrverhalten des Motors merklich zu verändern. Das 90°-Design erleichtert das Verlegen von Kabeln in engen Räumen und reduziert die mechanische Belastung der Leitung.

Materialien und Aufbau

• Isoliermaterial: Phenolharz (phenolic resin). Dieses Material wird aufgrund seiner guten elektrischen Isolation, Hitzebeständigkeit und mechanischen Stabilität unter normalen Betriebstemperaturen von Zündsystemen verwendet.
• Widerstandselement: Keramisch basiertes Widerstandselement in der Kappe eingebettet. Keramik sorgt für einen stabilen Widerstandswert mit begrenzter Abweichung bei höherer Belastung oder Temperaturschwankungen.
• Farbe und Oberfläche: Schwarze Ausführung, typischerweise um sichtbare Schmutzablagerungen zu minimieren und den Schutz der äußeren Materialien vor Korrosion zu erleichtern.
• Klemme/Terminal: M4-Anschluss für die Drahtverbindung/Terminal.

Technische Details und Kompatibilität

• Typ: Kappe mit 90°-Winkel.
• Durchmesserdurchführung für Zündkerzengewinde: ausgelegt für 10–12 mm Zündkerzengewinde (prüfen Sie physisch die Passung mit der konkreten Zündkerze bei der Montage).
• Elektrischer Widerstand: ca. 1 kΩ (Unterdrückung aktiviert).
• Unterdrückung: Ja — die Kappe enthält Interferenzdämpfung.
• Integrierte Zündspule: Nein.
• Kabel: Ohne Kabel geliefert; passende Kabelsatz oder Originalleitungen für Ihr Modell berechnen.
• MPN/GTIN/Brand: NGK 708.03.00, GTIN 0087295183625 — Produkt aus NGKs Sortiment an Zündkerzensteckern.

Anwendungs- und Montagehinweise

• Stellen Sie sicher, dass der Durchmesser des Zündkerzenkopfs zur Innenseite der Kappe passt (10–12 mm).
• Sorgen Sie für eine korrekte Passung der Zündkerze, um schlechten Kontakt oder Funkenverlust zu vermeiden. Phenolharz hält normalen Motorenbetriebstemperaturen stand, jedoch direkte/heiße Abwärme oder starke Wärmequellen vermeiden.
• Beim Austausch alter Kappe/Leitungsleitung: Prüfen Sie Widerstandswert und elektrische Kontinuität vor der endgültigen Montage.
• Da das Produkt ohne Kabel geliefert wird, wählen Sie ein passendes Zündkerzenkabel mit korrekter Isolations- und Spannungsfestigkeit.

Vorteile der Bauart

• Integriertes keramisches Widerstandselement sorgt für konsistenten Widerstandswert und stabile Interferenzdämpfung.
• Phenolharz gewährleistet mechanische Steifigkeit und gute elektrische Isolation in kompakten Designs.
• 90°-Ausführung erleichtert das Verlegen in engen Motorräumen und reduziert Belastung an Klemmen und Kabeln.

Hinweis: NGK LD01F (708.03.00, GTIN 0087295183625) ist eine Austauschteil-Komponente; vergleichen Sie die physische Form und Maße mit den bestehenden Teilen an Ihrem Motorrad, um die Kompatibilität vor der Montage sicherzustellen.
