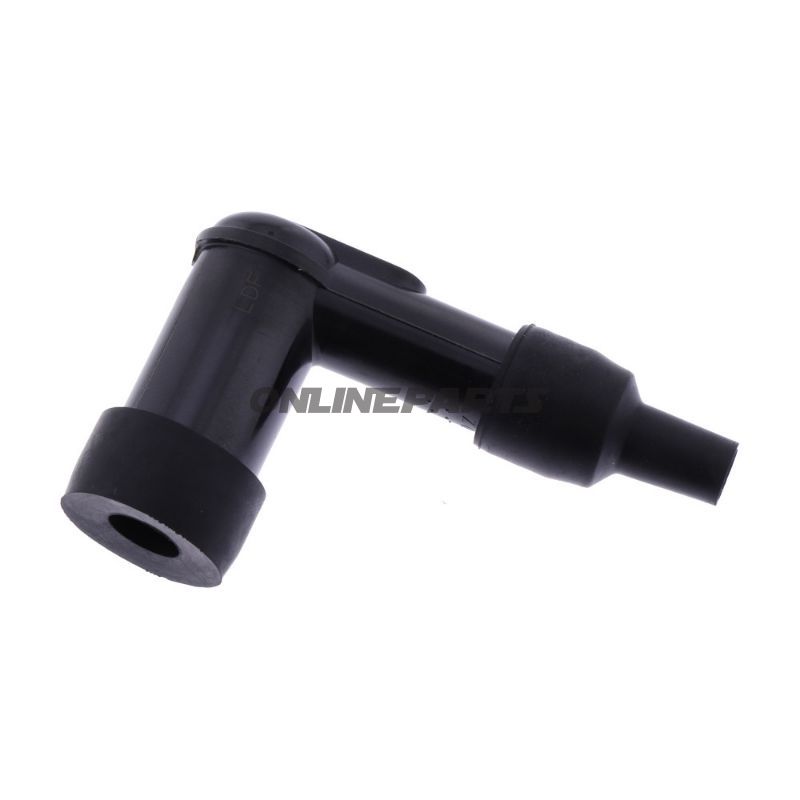

Zündkerzenkappe LD-F 90° für Zündkerzenstecker — NGK (schwarz)
Produktübersicht: Diese Zündkerzenkappe von NGK (MPN: 708.03.04, GTIN: 0087295183113) ist eine 90° abgewinkelte Ummantelung, die direkt an der Zündkerze montiert wird. Sie dient als Verbindung zwischen Zündkerze und Zündkerzenleitung/Terminal und ist darauf ausgelegt, elektrischen Kontakt und mechanischen Schutz im Zündsystem des Motors zu bieten.
- Funktion: Die Hauptfunktion der Kappe besteht darin, die Zündspannung vom Leitung/Terminal auf die Mittel- und Seitenelektrode der Zündkerze zu übertragen, während sie die Verbindung vor Schmutz, Feuchtigkeit und mechanischer Belastung schützt. Der 90° Winkel erleichtert die Kabelführung im engen Motorraum und reduziert die Belastung des Kabels bei scharfen Biegungen.
- Störungs- und Rauschunterdrückung: NGK beschreibt, dass ihre Zündkerzenstecker mit eingebauten Störungsdämpfungswiderständen zusammen mit entsprechenden NGK-Zündkerzen Frequenzen unterdrücken, die den Fahrbetrieb des Motors nicht negativ beeinflussen. Diese spezielle Kappe ist jedoch aus Phenolharz gefertigt und wird nicht als integrierter Zündspulenbaustein oder zusätzlicher Widerstand im Gehäuse selbst angegeben.
Materialien und Konstruktion: Die Kappe besteht aus Phenolharz, einem thermohärten Kunststoffmaterial, das häufig für Zündkerzenkappen verwendet wird aufgrund guter elektrischer Isolationseigenschaften, Wärmebeständigkeit und mechanischer Stabilität. Die Materialwahl sorgt für eine robuste Kappe um die Isolator der Zündkerze und ermöglicht Temperaturen im Motorbereich ohne frühzeitigen Verschleiß unter normalen Betriebsbedingungen.
- Farbe: Schwarz.
- Terminalanschluss: M4-Verbindungsschraube/-draht.
- Durchgangs-/Durchmesser zur Zündkerze: Passend für Zündkerzen mit Gewindedurchmesser von 10 mm und 12 mm (prüfen Sie die konkrete Passform in Bezug auf den Typ der Zündkerze im Motor).
- Winkel: 90° für verbesserte Kabelführung.
- Kabel: Das Produkt wird ohne Kabel geliefert (nur Kappe/Abdeckung).
- Integrierte Zündspule/Unterdrückung: Nicht in dieser Kappe integriert.
Kompatibilität und Anwendung: Die Kappe ist so konzipiert, dass sie zusammen mit Zündkerzen und Zündkabeln in Motorrädern und kleineren Motoren verwendet wird, bei denen eine abgewinkelte Zündkerzenkappe zur Platzersparnis oder besseren Kabelführung gewünscht wird. Obwohl NGK allgemein Zündkerzenstecker mit lärmdämpfenden Widerstandselementen anbietet, sollten Sie die konkrete Zündkerzenart und Anforderungen an Widerstand/Unterdrückung prüfen, falls das elektronische System des Motors spezielle Anforderungen an RF-Störungen oder Widerstandswerte stellt.
Technische Daten (kurz):
- Typ: Kappe (Cap)
- Gewindedurchmesser (für Zündkerze): 10 / 12 mm
- Terminalanschluss: M4
- Winkel: 90°
- Material: Phenolharz
- Farbe: Schwarz
- Kabel: Ohne Kabel
- Integrierte Zündspule: Nein
Hinweise für Mechaniker und Techniker: Beim Austauschen oder Montieren im Zündsystem prüfen Sie die passgenaue Ausführung am Isolator der Zündkerze und dass die Verbindung des M4-Terminals korrekt angezogen und korrosionsgeschützt ist. Falls das System einen bestimmten Widerstandswert für RF-Entstörung erfordert, verwenden Sie die korrekte NGK-Widerstandsvariante oder eine komplette Zündkerzenstecker mit spezifiziertem Widerstandselement.
Identifikation: Das Produkt wird von NGK unter der MPN 708.03.04 vermarktet und lässt sich anhand der GTIN 0087295183113 identifizieren.
