Zündkerzenstecker Lb10f Schwarz Ngk

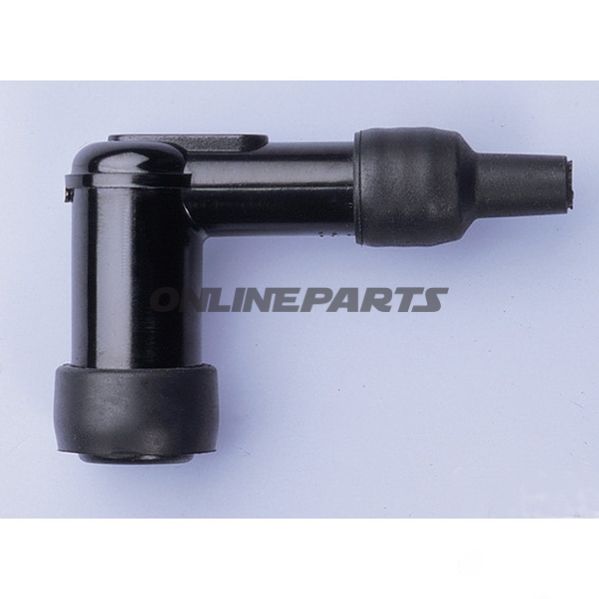

Zündkerzenstecker LB10F, gewinkelter Zündkerzenanschluss für Motorrad

Produktübersicht: Dieser Zündkerzenstecker von NGK (GTIN: 087295183588, MPN: 708.52.51) ist ein gewinkelter 90°-Zündkerzenstecker aus schwarzem Phenolharz. Er ist dafür vorgesehen, die Zündkerze über einen M4-Anschluss mit der Zündleitung zu verbinden und enthält ein eingebautes Widerstandselement von ca. 10 kΩ zur Störunterdrückung.

Funktion

• Überträgt Hochspannungsimpulse vom Zündsystem zur Zündkerze und gewährleistet elektrischen Kontakt ohne Funkenbildung am Stecker.
• Eingebauter Widerstand (ca. 10 kΩ) unterdrückt Rundfunkstörungen und elektromagnetische Interferenzen über ein breites Frequenzspektrum, ohne die Laufcharakteristik des Motors zu beeinflussen.
• Gewinkelte Ausführung (90°) reduziert mechanische Belastung an Zündkerze und Leitung in beengten Motoranordnungen.

Materialien und Eigenschaften

• Gehäusematerial: Phenolharz (phenolic resin) – ein hitzebeständiges, elektrisch isolierendes Material, geeignet für Zündkomponenten. Phenolharz bietet gute Maßhaltigkeit bei hohen Temperaturen und widersteht kurzzeitigen Belastungen im Zündumfeld.
• Widerstandselement: Keramikbasiertes Widerstandselement im Stecker integriert, das eine stabile Widerstandswerte mit begrenzter Abweichung unter Last gewährleistet.
• Farbe: Schwarz — Standardfarbe für Düsen und Stecker, bietet gute Beständigkeit gegen Verschmutzung und Alterung.
• Verbindung: M4-Schraubverbindung an der Klemme; ausgelegt für standardmäßige Zündleitungen ohne integriertes Kabel.

Technische Daten und Abmessungen

Kompatibilität und Anwendung

Der Stecker eignet sich für Motorradmotoren, Roller und Kleingeräte, bei denen Zündkerzen mit 14 mm Gewinde verwendet werden und bei denen Platzverhältnisse oder Zündkerzenwinkel einen 90°-Stecker vorteilhaft machen. Er ist für die Verwendung mit NGK-Zündkerzen und Zündsystemen ausgelegt, bei denen Widerstandstyp-Zündkerzenstecker zur Reduzierung elektromagnetischer Interferenzen empfohlen werden.

Praktische Hinweise zur Montage und Wartung

• Prüfen Sie, dass das Gewinde und die Isolatoroberfläche der Zündkerze vor der Montage sauber sind, um guten elektrischen Kontakt und korrekte Abdichtung zu gewährleisten.
• Das Anziehen des Zündkerzensteckers sollte unter Berücksichtigung der Dichtflächen und der vom Hersteller angegebenen Anzugsdrehmomente für Zündkerzen erfolgen; überschreiten Sie das Drehmoment nicht, da die Kunststoffkomponente beschädigt werden kann.
• Da das Produkt ohne Kabel geliefert wird, ist eine geeignete Hochspannungsleitung mit passender M4-Anschlussklemme für die korrekte Montage zu wählen.

NGK fertigt diesen LB10F-Zündkerzenstecker mit Fokus auf stabile elektrische Leistung und Geräuschreduzierung im normalen Fahrbetrieb. Die GTIN (087295183588) und die MPN (708.52.51) des Produkts können bei der Suche nach Ersatzteilen oder bei der Montage zusammen mit anderen NGK-Komponenten verwendet werden.
