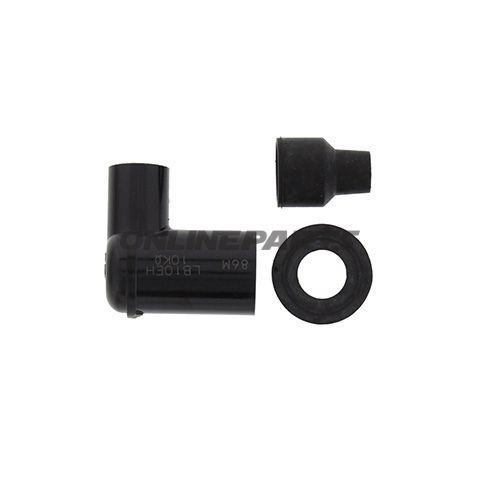

Zündkerzenstecker LB10EH für schwenkbare SAE-Verbindungen
Produkt: Zündkerzenstecker LB10EH von NGK (MPN: 708.01.58, GTIN: 087295183519). Dieser Zündkerzenstecker ist eine schwenkbare, Unterdrückungshülle, die für den Einsatz mit Zündkerzen und Zündkabeln vorgesehen ist, bei der ein 90°-Winkel und eine SAE-Terminalverbindung erforderlich sind.
Funktion
- Der Zündkerzenstecker fungiert als elektrischer und mechanischer Kontaktpunkt zwischen Zündkerze und Zündkabel über eine SAE-Verbindung. Er sorgt für guten Kontakt zum Gewinde der Zündkerze und schützt die Verbindung vor Feuchtigkeit, Schmutz und mechanischer Belastung.
- Integrierter störungsarmer Widerstand (10 kΩ) dämpft elektromagnetische Störungen über ein breites Frequenzspektrum, wodurch Störungen in den elektronischen Systemen des Fahrzeugs reduziert werden, ohne das Laufverhalten des Motors negativ zu beeinflussen.
Materialauswahl und Eigenschaften
- Die Hülle besteht aus Phenolharz, einem isolierenden Kunststoffmaterial mit guten dielektrischen Eigenschaften und hoher Hitzebeständigkeit, das aufgrund seiner Belastbarkeit typischerweise in Zündkerzensteckern verwendet wird.
- Der Widerstandseinsatz besteht aus hochwertigem keramischem Material, das einen konstanten Widerstandswert mit geringer Abweichung auch unter Überlastbedingungen gewährleistet.
- Schwarze Farbe und kompakte Bauweise machen ihn geeignet für enge Montageverhältnisse und sorgen für Korrosionsschutz sowie visuelle Diskretion.
Technische Details
- Typ: Kappe (Cap)
- Gewinde Durchmesser der Zündkerze: 14 mm
- Terminalanschluss: SAE-Schraubverbindung
- Winkel: 90°
- Widerstand: 10 kΩ (unterdrückter Typ)
- Material: Phenolharz
- Farbe: Schwarz
- Kabel: Wird ohne fest verbaubares Kabel geliefert
- Integrierter Zündspulen: Nein
- Zusätzlich: Kompaktbauweise
Kompatibilität und Anwendung
- Für den Einsatz an Fahrzeugen und Motorrädern konzipiert, bei denen Zündkerzen mit 14 mm Gewinde und SAE-Terminal erwartet werden. Passend typischerweise für Anwendungen, die eine schwenkbare Verbindung erfordern, um Kabelspannung zu vermeiden oder eine bessere Verlegung in engen Motorräumen zu ermöglichen.
- Die Unterdrückung von Funksignalen macht ihn geeignet für Fahrzeuge mit empfindlicher elektronischer Steuerung oder Radio-/Kommunikationsausrüstung.
Markeninformation
NGK hat in dieser Ausführung (MPN 708.01.58) den Stecker mit Fokus auf einen konstanten Widerstandswert und langlebigem Isolationsmaterial konstruiert. GTIN 087295183519 kann zum Einkauf und zur Identifikation von Ersatzteilen verwendet werden.
Montage- und Wartungstipps
- Sorgen Sie für eine korrekte Anziehmoment der SAE-Mutter, um guten elektrischen Kontakt zu gewährleisten, ohne Gewinde oder Zündkerze zu beschädigen.
- Überprüfen Sie den Widerstandswert bei Fehlerdiagnose, wenn Antennenstörungen oder Zündungsfehler vermutet werden.
- Ersetzen Sie die Hülle, wenn äußere Risse,Brandspuren oder Elastizitätsverlust im Phenolharz beobachtet werden, da dies zu Ausfällen der Isolation oder schlechter Kontakt führen kann.
Wenn Sie weitere technische Daten für ein konkretes Fahrzeug oder eine Montageanleitung benötigen, können MPN (708.01.58) und GTIN (087295183519) verwendet werden, um Kompatibilitätslisten und das Herstellernachweis-Datenblatt zu finden.
