Zündkerzenstecker LB10E, 90°-Winkel — zur Geräuschunterdrückung im Zündsystem

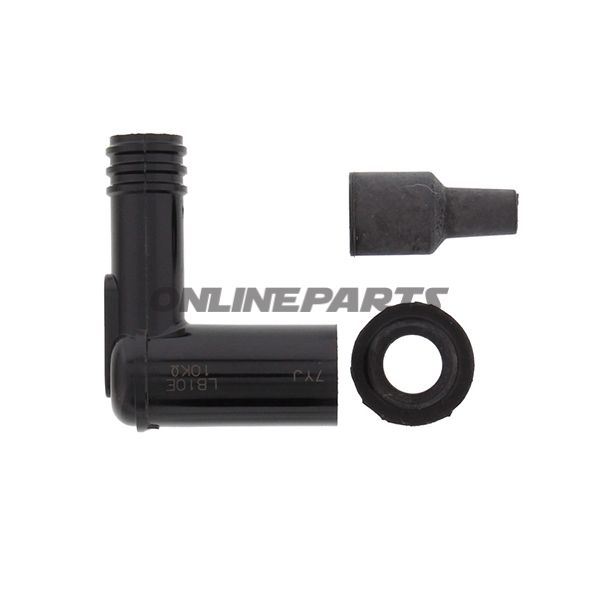

Produkt: Zündkerzenstecker LB10E in Schwarz von NGK. Dieser Zündkerzenstecker (MPN: 708.01.51, GTIN: 087295183496) ist darauf ausgelegt, den Zündstrom von der Zündleitung zur Zündkerze zu leiten und zugleich Funkstörungen zu unterdrücken.
Funktion und Anwendung
Der Stecker ist eine Winkelkappe (90°), vorgesehen zum direkten Aufschrauben auf das Gewindeende der Zündkerze (14 mm). Der interne Widerstand von ca. 10 kΩ dämpft elektromagnetische Störungen und reduziert das Rauschen in Radiosystemen und elektronischen Steuerungen, ohne das Fahrverhalten des Motors zu beeinträchtigen. Da das Produkt keine integrierte Zündspule und kein festes Kabel hat, wird es typischerweise zusammen mit separaten Zündleitungen und Zündspulen in Standard-Zündaufbauten verwendet.
Materialien und Aufbau
Die Zündkerzenkappe verfügt über eine isolierende Hülle aus Phenolharz (phenolic resin), ein Material mit guter elektrischer Isolationsfähigkeit sowie stabiler mechanischer Beständigkeit bei Wärme und Vibration. Der geräuschdämpfende Widerstand ist aus keramischem Material mit geringer Abweichung unter Belastung gefertigt, was eine begrenzte Veränderung des Widerstandswerts bei Wärme und wiederholtem Gebrauch bedeutet. Die SAE-Mutter am Terminalanschluss sorgt für eine mechanisch sichere Verbindung zum Zündkabelterminal.
- Typ: Kappe (cap)
- Gewindeabmessung der Zündkerze: 14 mm
- Terminalanschluss: SAE-Anschlußmutter
- Winkel: 90°
- Widerstand: 10 kΩ (Störungsunterdrückung)
- Abschirmung: Ja — ausgelegt zur Unterdrückung von Störungen
- Material: Phenolharz (isolierende Hülle); keramische Widerstandselemente
- Farbe: Schwarz
- Kabel: Wird ohne Kabel geliefert
- Integrierte Zündspule: Nein
Kompatibilität und Montage
LB10E ist für den Einsatz an Zündkerzen mit 14 mm Gewinde vorgesehen und passt typischerweise zu Motorrad- und Scooter-Anwendungen, bei denen eine 90°-Kappe aufgrund von Platzbeschränkungen nahe dem Zylinderkopf oder an der Auspuffanlage bevorzugt wird. Aufgrund des SAE-Terminals erfordert der Stecker eine kompatible Zündleitungsterminal oder einen Adapter. Wenn in der Nähe von Wärmequellen gearbeitet wird, sollten Temperaturgrenzen des Phenolharzes geprüft und die richtige Leitungskonfiguration gewählt werden, um vorzeitige Alterung zu vermeiden.
Technische Vorteile und Überlegungen
Das keramische Widerstandselement sorgt für einen stabilen Widerstand während des Betriebs, was eine kontinuierliche Störungsunterdrückung über die Zeit sicherstellt. Die Phenolharz-Hülle bietet eine einfache, robuste Isolierung mit guter Abriebfestigkeit und Wärmebeständigkeit für typische Motorradumgebungen. Das Fehlen einer integrierten Zündspule bietet Flexibilität bei der Wahl separater Zündspulen-Systeme, erfordert jedoch eine korrekte Abstimmung zwischen Spule und Leitungswiderstand im System.
Brand und Identifikation
Als NGK-Komponente ist das Produkt mit der MPN 708.01.51 gekennzeichnet und katalogisiert. GTIN 087295183496 kann für Produktidentifikation beim Einkauf und in der Lagerverwaltung verwendet werden.
Sicherheit und Wartung
Bei der Montage: Auf das richtige Drehmoment an der Zündkerzen-Schraubverbindung achten und die SAE-Mutter fest am Zündkabel-Terminal sichern. Vermeiden Sie es, die Kappe scharf um Kabelanschlüsse zu biegen, und prüfen Sie regelmäßig auf Risse in der Isolierung, Kohlenstoffspuren oder Korrosion am Metallteil. Bei sichtbaren Schäden oder bei anhaltenden Zündungsproblemen ersetzen.
