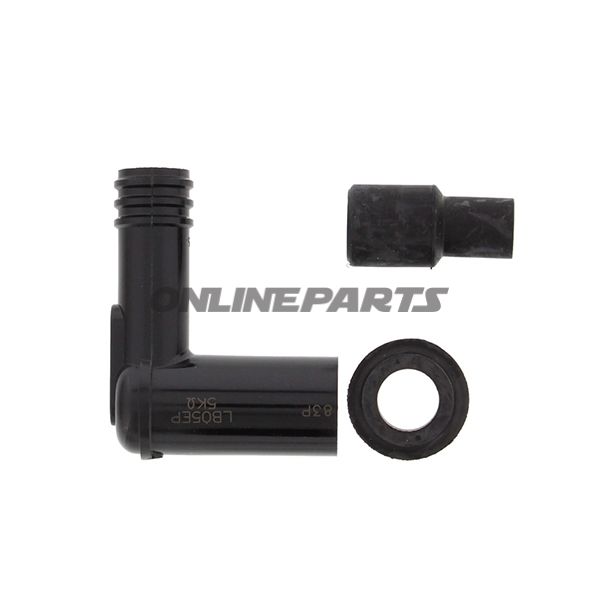

Zündkerzenkappe LB05EP von NGK — 90° Zündkerzenstecker mit Widerstand
Produktname: Zündkerzenkappe LB05EP NGK
Marke: NGK (GTIN: 087295180204, MPN: 708.01.54)
Diese Zündkerzenkappe ist ein angewinkelter (90°) Zündkerzenstecker, der direkt auf das Gewindende der Zündkerze mit einer 14 mm Kontaktfläche aufsitzt. Sie besteht aus Phenolharz und enthält ein integriertes Widerstandselement aus keramischem Material, das elektromagnetische Beeinflussung reduziert, ohne die Motorlaufcharakteristik merklich zu beeinflussen.
- Funktion: Unterdrückt Störungen und RF-Interferenzen durch einen internen Widerstand (5 kΩ) zwischen der Mittellektrode der Zündkerze und der Leitungsverbindung. Dies vermindert Störungen in elektronischen Geräten und der Radiokommunikation, während der Zündimpuls effizient zur Zündkerze geleitet wird.
- Winkel und Montagesform: 90°-Winkel für platzsparende Montage im engen Motorraum; Terminalverbindung mit SAE-Mutter für standardisierte Kabelverbindungen.
- Dichtung und zusätzlicher Schutz: Wird mit einem speziell geformten wasserdichten Überzug geliefert, um die Beständigkeit gegen Feuchtigkeit und Spritzwasser aus Motor und Straßenbedingungen zu verbessern.
Materialien und Eigenschaften
Das Gehäuse besteht aus Phenolharz, einem harten, duroplastischen Kunststoff, der hohen Temperaturen und elektrischem Stress standhält und gleichzeitig gute Isoliereigenschaften besitzt. Der eingebaute Widerstand besteht aus keramischem Material, das gewählt wurde, weil es einen stabilen Widerstandswert unter Belastung und bei Temperaturschwankungen beibehält. Insgesamt bieten die Materialien gute mechanische Haltbarkeit, elektrische Isolation und eine lange Lebensdauer unter typischen Betriebsbedingungen.
Technische Daten (wesentliche Punkte)
- Typ: Cap (Kappe)
- Gewinde-/Kontakt-Durchmesser: 14 mm
- Terminalsverbindung: SAE-Mutter
- Winkel: 90°
- Widerstand: 5 kΩ (integriert, dämpfend)
- Unterdrückt (suppressed): Ja
- Material: Phenolharz
- Farbe: Schwarz
- Kabel: Ohne Kabel geliefert
- Integrierte Zündspule: Nein
- Weiteres: Spezieller wasserdichter Überzug
Kompatibilität und Anwendung
LB05EP ist für den Einsatz mit NGK-Zündkerzen und entsprechenden Zündsystemen vorgesehen, bei denen eine 14 mm Kontaktfläche und eine SAE-Terminalverbindung üblich sind. Der integrierte Widerstand macht sie geeignet für Systeme, in denen RF-Dämpfung erforderlich ist, um Beeinflussungen der Fahrzeugelektronik oder nachgerüsteter Funkgeräte zu vermeiden. Beachten Sie, dass das Produkt als einzelne Einheit ohne Anschlusskabel geliefert wird – wählen Sie Kabel und ggf. Adapter entsprechend den spezifischen Anforderungen des Fahrzeugs.
Qualität und Identifikation
NGK wird als Hersteller angegeben (MPN 708.01.54) und das Produkt kann über GTIN 087295180204 identifiziert werden. Die Kombination aus keramischem Widerstandselement und Phenolkörper gewährleistet eine stabile elektrische Leistung unter normalen Betriebsbedingungen, ohne übertriebene Aussagen zu Extremlaufzeit oder unrealistische Garantie-Szenarien.
Hinweis: Prüfen Sie Passform von Zündkerzengewinde, Einstellwinkel und Kabeltyp Ihres Fahrzeugs vor der Montage, um eine korrekte Passform sicherzustellen.
