Zündkerzensteckersatz 14 mm für Zündkerzen — 90° abgewinkelt (NGK LB01EHF)

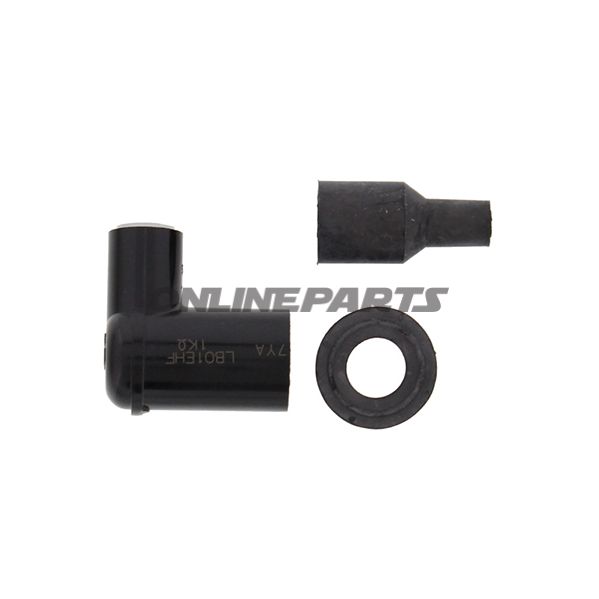

Produkt: Zündkerzenstecker LB01EHF von NGK (MPN: 708.01.57, GTIN: 087295183274). Dies ist ein kompakter Zündkerzenstecker aus schwarzem Phenolharz für 14 mm Zündkerzen mit SAE-Anschluss.
Funktion und Anwendung
Der Stecker überträgt die Zündspannung vom Zündkabel zur Zündkerze, während der integrierte Dämpfungswiderstand (ca. 1 kΩ) elektromagnetische Störungen unterdrückt. Die 90°-Winkelung reduziert die Belastung von Kabel und Stecker in engen Motorenräumen und erleichtert die Montage an Motorrädern, bei denen der Platz um die Zündkerze begrenzt ist. Der Stecker ist abgeschirmt (suppressed), was zu besserer Störungsunterdrückung bei Funkkommunikation und elektronischer Ausrüstung führt, ohne das Fahrverhalten des Motors merklich zu beeinträchtigen.
Materialien und Bauweise
- Gehäusematerial: Phenolharz — ein isolierendes, hitzebeständiges Material, gewählt für elektrische Festigkeit und mechanische Stabilität bei hohen Temperaturen.
- Widerstand: Keramikbasierter Widerstand mit geringer Abweichung unter Last; angegeben ca. 1 kΩ für effektive Störunterdrückung.
- Farbe: Schwarz, Standardausführung, die Öl- und Schmutzbelastung im Motorraum toleriert.
- Kabel: Das Produkt wird ohne integriertes Kabel geliefert; Anschluss erfolgt über SAE-Mutter.
Technische Daten
- Typ: Cap (Zündkerzenstecker)
- Geeignetes Zündkerzengewinde: 14 mm
- Terminalverbindung: SAE-Anschlussmutter
- Winkel: 90°
- Widerstand: 1 kΩ (unterdrückt)
- Material: Phenolharz
- Farbe: Schwarz
- Kabel: Ohne Kabel
- Integrierte Zündspule: Nein
- Zusätzliche Info: Kompakte Bauform für 5 mm Zündkabelanschlüsse
Kompatibilität und Tipps zur Anwendung
Für 14 mm Zündkerzen und Standard-SAE-Anschlüsse konzipiert. Geeignet für viele Motorrad-Anwendungen, insbesondere dort, wo Platzverhältnisse eine abgewinkelte Lösung erfordern. Da es sich um einen Zündkerzenstecker ohne integriertes Kabel handelt, kann er mit vorhandenen Zündkabeln und SAE-Muttern kombiniert werden. Prüfen Sie vor der Montage stets das Gewinde der Zündkerze und den Typ des Anschlusses.
Qualität und Nachverfolgbarkeit
Das Produkt stammt von NGK, einem bekannten Hersteller im Bereich Zündungstechnik. MPN 708.01.57 und GTIN 087295183274 dienen der sicheren Reserve-/Beschaffungsabfrage.
Hinweis: Das Produkt wird als einzelner Zündkerzenstecker ohne Kabel geliefert. Wenn Sie spezielle Anforderungen an Kabeltyp oder Länge haben, empfiehlt es sich, das passende Zündkabel separat zu wählen.
