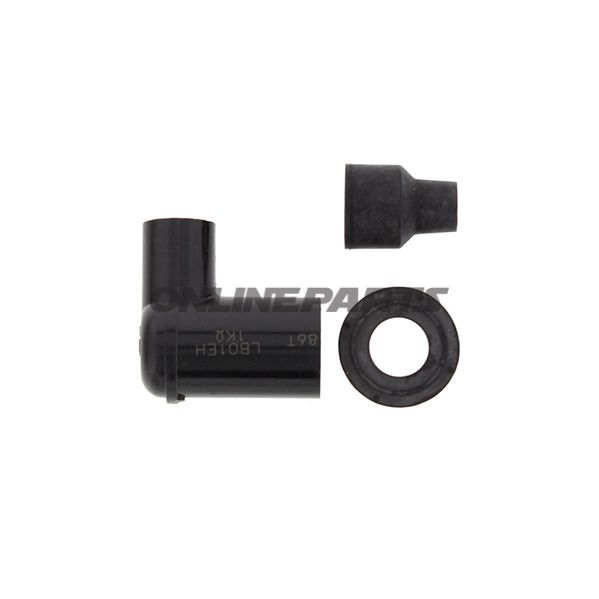

Zündkerzenstecker LB01EH NGK

Zündkerzenstecker (in 90°-Ausführung) LB01EH von NGK für Zündkerzenstecker

Produkt: Zündkerzenstecker LB01EH von NGK (MPN: 708.01.56, GTIN: 087295183267). Dieser Zündkerzenstecker ist als Verbindung zwischen Zündkerzenkabel und Zündkerze vorgesehen, in 90°-Winkel, um platzsparende Montage bei engen Motorräumen oder Zylinderköpfen zu ermöglichen.

Funktion

• Überträgt die Zündspannung vom Zündkerzenkabel zur Zündkerze über SAE-Anschluss.
• Integrierter modularer Widerstand (1 kΩ) unterdrückt elektromagnetische Störungen (RFI/EMI), was Rauschen an elektronischen Geräten und Radios reduziert, ohne das Lenkverhalten des Motors zu beeinflussen.
• Kompakte 90°-Ausführung ermöglicht es, das Kabel näher am Motor entlangzuführen und scharfe Biegungen zu vermeiden.

Materialien und Bauweise

• Gehäuse: Phenolharz (phenolic resin) — ein elektrischer Isolator, hitzebeständiges und dimensionsstabiles Kunststoffmaterial, das in Zündkerzensteckern aufgrund seiner Wärmebeständigkeit und elektrischen Isolierfähigkeit verwendet wird.
• Widerstandselement: Keramikbasierter Widerstandsmaterial von NGK, ausgelegt auf stabile Widerstandswerte mit minimalen Abweichungen bei Belastung und Temperaturänderungen.
• Kontakt: SAE-Anschlussschraube für sichere elektrische Verbindung zur Zündkerzenkappe/Center-Elektrode.
• Farbe: Schwarze Oberfläche, Standard zur einfachen Identifikation und Beständigkeit gegen Verschmutzungen.

Technische Daten

• Typ: Cap (Zündkerzenstecker)
• Gewindedurchmesser (für Zündkerzenkappe): 14 mm
• Kontaktanschluss: SAE-Anschlussschraube
• Winkel: 90°
• Integrierter Widerstand: 1 kΩ (unterdrückend)
• Unterdrückend: Ja
• Material: Phenolharz
• Farbe: Schwarz
• Kabel: Ohne Kabel geliefert (nur Stecker)
• Integrierte Zündspule: Nein
• Weitere Angaben: Kompakte Bauform

Kompatibilität und Anwendungsumfang

• Ausgelegt für Standard-Zündkerzen mit 14 mm Gewindetule und Zündkerzenkappen, bei denen ein 90°-Konnektor montagefertig benötigt wird.
• Geeignet für Motorräder und kleinere Motoren, die RFI-Unterdrückung erfordern. Da dies ein Standard-Cap (ohne Kabel) ist, muss ein geeignetes Zündkabel mit passenden Endklemmen verwendet werden, um die richtige Länge und den Widerstand im gesamten Zündkreis sicherzustellen.

Praktische Überlegungen für den Monteur

• Gewährleisten Sie eine korrekte Passform zur 14 mm Zündkerzengewinde und SAE-Mutter bei der Montage, um lose Verbindungen zu vermeiden.
• Prüfen Sie, ob der gesamte Zündwiderstand im Kreis mit dem Zündsystem des Motors und eventuellen Steuereinheiten kompatibel ist.
• Phenolharz hält den normalen Betriebstemperaturen stand, vermeiden Sie jedoch eine längere Exposition gegenüber extremer Hitze; ggf. Wärme-Isolierung anbringen.

Identifikation

Das Produkt stammt von NGK, MPN 708.01.56 und wird mit GTIN 087295183267 geliefert. NGKs Verwendung keramischer Widerstände und phenolbasierter Gehäusematerialien gewährleistet bekannte Materialeigenschaften und stabile elektrische Leistung unter normalen Betriebsbedingungen.
