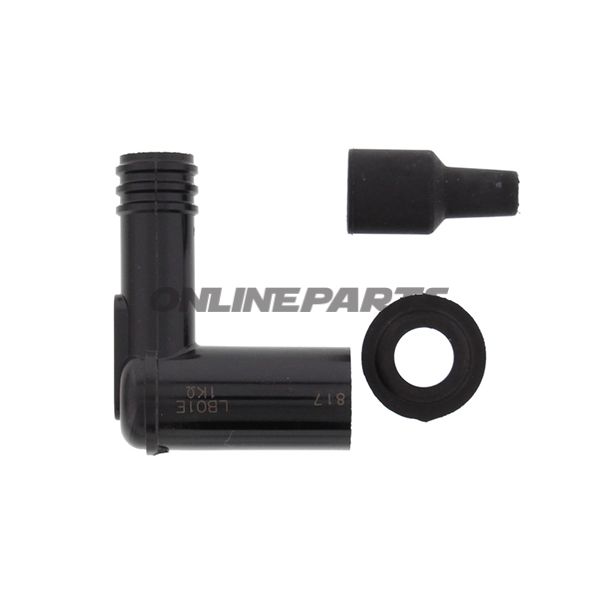

Zündkerzenkappe LB01E (90°) für Zündkerzenstecker — NGK
Produktübersicht: NGK Zündkerzenkappe LB01E (MPN: 708.01.50, GTIN: 087295180112) ist eine 90°-abgewinkelte Zündkerzenkappe, entworfen für den Einsatz mit standardmäßigen 14 mm Zündkerzenschäkel. Die Kappe enthält ein integriertes dämpfendes Widerstandselement und besteht aus Phenolharz in schwarzer Ausführung.
Funktion:
- Die primäre Funktion der Zündkerzenkappe besteht darin, eine sichere und elektrisch isolierte Verbindung zwischen Zündkerze und Zündkerzenkabel/ -anschluss herzustellen. Der 90°-Winkel erleichtert die Montage in engen Motorräumen und reduziert die Belastung des Kabels bei scharfen Biegungen.
- Das integrierte Widerstandselement (1 kΩ) fungiert als Störungsdämpfer und unterdrückt Radiofrequenzstörungen (RFI) über ein breites Frequenzspektrum, ohne das Ansprechverhalten des Motors wesentlich zu verändern.
- Der Anschluss des Steckers ist mit SAE-Verbindungsnuss ausgeführt, was eine kompatible Befestigung an gängigen Zündkabeln/ -anschlüssen sicherstellt.
Materialauswahl und Eigenschaften:
- Gehäuse aus Phenolharz — ein Material, das oft für Zündkerzenteile verwendet wird aufgrund guter dielektrischer Festigkeit, Temperaturbeständigkeit und dimensionaler Stabilität.
- Das interne Widerstandselement ist keramisch basierend, was einen stabilen und gut definierten Widerstandswert mit minimalen Abweichungen unter Belastung und Temperaturänderungen ermöglicht.
- Die Oberfläche ist schwarz und glatt, was Reinigung und visuelle Inspektion erleichtert. Das Material hält die typischen Temperatur- und Vibrationsbedingungen im Motorraum von Motorrädern und leichten Fahrzeugen aus.
Technische Daten (wichtige Punkte):
- Typ: Kappe
- Gewindedurchmesser der Zündkerze: 14 mm
- Winkel: 90°
- Widerstand: 1 kΩ (integriert, gedämpft)
- Rauschunterdrückung: Ja
- Material: Phenolharz
- Farbe: Schwarz
- Kabelendenlänge: Wird ohne Kabel geliefert (nur Kappe/Anschluss)
- Integrierte Zündspule: Nein
- Anschluss: SAE-Verbindungsnuss
Kompatibilität und Anwendung:
- LB01E ist ausgelegt für Zündkerzen mit 14 mm Gewinde und wird typischerweise an Motorrädern und kleineren Benzinmotoren verwendet, wo eine 90°-Kappe aus Platzgründen erforderlich ist.
- Da die Kappe schalldämpfend ist, eignet sie sich für Fahrzeuge, in denen elektromagnetische Störungen Radiosysteme oder elektronische Zünddiagnostik beeinträchtigen können.
- Überprüfen Sie bei einem Austausch immer den physischen Platz und den Kabeltypen (SAE-Nuss), um eine korrekte Passform und Verbindung sicherzustellen.
Praktische Vorteile für Mechaniker:
- Leichte Handhabung bei der Montage dank der 90°-Ausführung — reduziert Nachspannbelastung am Kabel.
- Stabile Widerstandswerte durch keramisches Element verringern das Risiko von Abweichungen in Zündcharakteristik unter Last.
- Robustes Phenolharz sorgt für zuverlässige Isolation und Haltbarkeit in warmen und vibrationsbelasteten Umgebungen.
Identifikation: Das Produkt wird unter der Marke NGK geführt (Marke: NGK) und kann anhand der MPN 708.01.50 und GTIN 087295180112 identifiziert werden. Verwenden Sie diese Angaben bei der Suche nach Ersatzteilen oder bei Bestellungen, um die richtige Variante sicherzustellen.
Hinweis: Die Kappe wird ohne Zündkabel geliefert; prüfen Sie, ob Kabel und Anschluss zur SAE-Nuss und zu 14 mm Zündkerze vor der Montage passen.
