Tändkerzenkappe LB, um 90° zu NGK-Tändkerzen gebogen

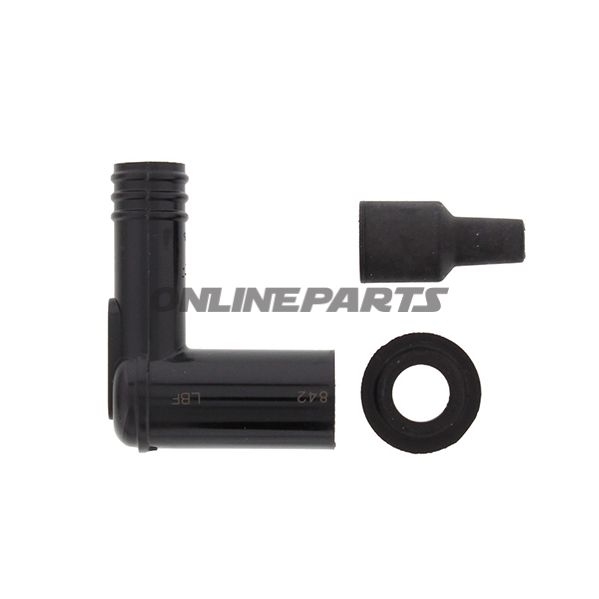

Produktübersicht: Diese schwarze Tändkerzenkappe von NGK (GTIN 087295183090, MPN 708.01.55) ist eine um 90° (schräg) konzipierte Tändkerzenverbindung, die direkt auf 14 mm Tändkerzen montiert wird. Die Kappe wird kabellos geliefert und besitzt eine M4-Terminalverbindung für eine feste Anschlussstelle zum Zündkabel oder Drahtstecker.
Funktion
- Überträgt Zündspannung vom Zündkabel zur Zündkerze durch eine stabile mechanische und elektrische Verbindung.
- 90°-Ausführung reduziert die Belastung des Kabels bei engen Einbauräumen und erleichtert die Kabelführung am Motoroberteil.
- Ausgelegt für die Zusammenarbeit mit NGK-Zündkerzen und NGK-Steckern, um korrekten Kontakt und zuverlässige Funkenlieferung zu gewährleisten.
Materialien und Konstruktion
Die Zündkerzenkappe besteht aus Phenolharz (phenolic resin), einem gängigen Isoliermaterial für Zündstecker. Phenolharz bietet gute elektrische Isolation, ausreichende mechanische Festigkeit bei hohen Temperaturen und Beständigkeit gegenüber Öl- und Benzindämpfen, wodurch das Material für das Arbeitsumfeld im Motor geeignet ist.
Die Terminalverbindung ist eine M4-Gewindeverbindung, die eine robuste und wiederholbar dichte mechanische Verbindung zwischen Zündkerzenkappe und Draht-/Kabelstecker ermöglicht. Die Kappe ist schwarz und wird ohne integrierte Zündspule oder Kabel geliefert.
Elektrische Eigenschaften
- Das Produkt ist ein Cap-Stecker-Design, das mechanische/elektrische Verbindung ermöglicht und keine integrierte Zündspule enthält.
- Nach Herstellerangaben ist die Kappe nicht mit einem integrierten Dämpfungswiderstand (nicht suppressed) ausgestattet und es wird kein Kiloohm-Widerstand in der gelieferten technischen Spezifikation angegeben. NGK bietet jedoch allgemein Zündkerzenstecker mit keramischen Widerstandselementen in Linien an, in denen Geräuschunterdrückung spezifiziert ist; für diese Modellierungsdaten ist kein integrierter Widerstand angegeben.
Kompatibilität und Anwendung
- Einfach verwendbar an Zündkerzen mit 14 mm Gewinde.
- Eignet dort, wo eine 90°-Winkelung der Zündkerzenkappe gewünscht wird, um die Kabelführung besser zu steuern oder Platzbeschränkungen am Oberteil zu berücksichtigen.
- Geeignet für Anwendungen, bei denen ein separates Zündkabel verwendet wird (die Kappe wird kabellos geliefert).
Praktische Vorteile für die Mechaniker
- Phenolharz-Material sorgt für geringe Reibung beim Einsetzen und gute Hitzebeständigkeit in dichter Motorumgebung.
- M4-Terminal und Standard-14-mm-Zündkerzenpassung ermöglichen einfachen Austausch und Kompatibilität mit üblichen Drahtsteckern.
- 90°-Ausführung verringert das Risiko eines Kabelbruchs und erleichtert wiederholte Montage/Demontage beim Service.
Technische Referenz: Die technischen Daten des Herstellers geben Typ an: Cap; Zündkerzengewinde: 14 mm; Terminalanschluss: M4; Winkel: 90°; Material: Phenolharz; Farbe: schwarz; ohne Kabel; keine integrierte Zündspule. Das Produkt wird von NGK unter MPN 708.01.55 vermarktet und anhand der GTIN 087295183090 identifiziert.
Wenn Sie eine Version mit eingebautem Widerstand zur EMI-Unterdrückung benötigen oder eine Variante mit integrierten Kabel wünschen, wird empfohlen, NGK's übriges Sortiment an schwarzen Zündkerzensteckern zu prüfen oder das Fahrzeugmodell anzugeben, um die am besten geeignete Referenz zu finden.
