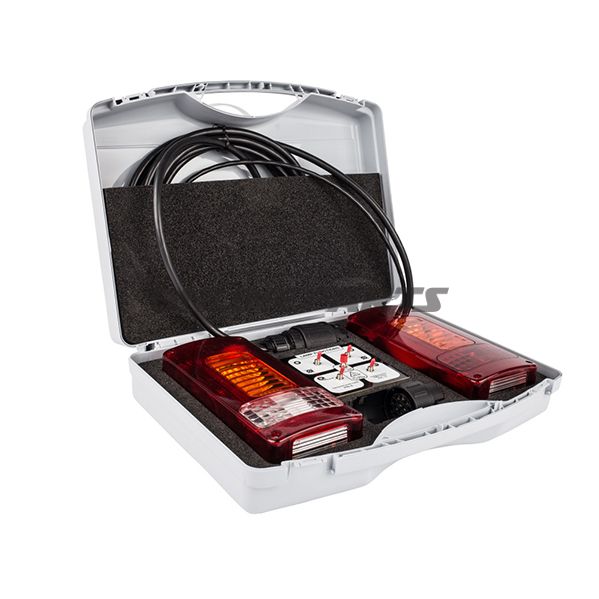

Zugwagentester 7+13-polig 12V

Zugangsprüfer 7- und 13-polig 12V für die Prüfung von Anhängerverbindungen

Produkt: Zugungsprüfer für 7- und 13-polige Anhängerstecker, 12 V. Marke: Jaeger. MPN: 609.00.59. GTIN: 295.

Dieser Zugungsprüfer ist konzipiert für die Funktionsprüfung elektrischer Verbindungen zwischen Fahrzeug und Anhänger. Er ermöglicht Mechanikern und erfahrenen Motorradbesitzern eine schnelle Überprüfung der Kontaktaus- und Stromkreise sowohl bei 7- als auch bei 13-poligen Steckern, ohne anspruchsvolles Messgerät.

• Funktionen:
  • Prüft alle relevanten Signale für Anhängerbeleuchtung, einschließlich Stand-, Brems- und Blinkerleuchten für sowohl 7- als auch 13-polige Stecker.
  • Überwachung der Blinkleuchtenfunktion und Kontrolle blinkerbezogener Stromkreise.
  • Option zur Prüfung der Deaktivierung/Funktion von Nebelscheinwerfern.
  • Kontrolle der Deaktivierung von Parkhilfen und Unterstützung von Fahrerassistenzsystemen, sofern solche Signale über den Anhängerstecker geführt werden.
• Technischer Aufbau:
  • Ausgelegt für 12-V-Systeme, relevant für die meisten Pkw- und Nutzfahrzeuge.
  • Identifizierte Pin-Funktionen: PIN 9 ist Dauerplus, PIN 10 wird für Lade- bzw. Ladeausgang verwendet.
  • Kabel mit einer Länge von 4,5 Metern für flexiblen Zugriff sowohl vorne als auch hinten am Fahrzeug während der Prüfung.
• Materialien und Haltbarkeit:
  • Wird mit isolierten Steckerbuchsen und robusten Kabelführungsschirmen geliefert, um mechanischem Verschleiß bei häufigem Gebrauch entgegenzuwirken.
  • Stecker und Kontakte sind aus Materialien gefertigt, die für elektrische Verbindungen mit Korrosionsbeständigkeit unter normalen Werkstattbedingungen geeignet sind.
• Anwendung und Kompatibilität:
  • Eignet für schnelle Fehlersuche und Verifikation an Fahrzeugen mit Standard 7- und 13-poligem Anhängerstecker. Nutzt sich in Werkstätten und bei mobilen Reparaturen.
  • Unabhängig vom Diagnosesystem des Herstellers; fungiert als externes Testwerkzeug zur Signal- und Stromkontrolle.
• Sicherheit und praktische Hinweise:
  • Nur für 12-V-Systeme verwenden. Vermeiden Sie Kurzschlüsse beim Anschluss; stellen Sie vor dem Test die richtige Polung sicher.
  • Bei Tests von Fahrerassistenzsystemen und Sensoren sollten die Anweisungen des Herstellers befolgt werden, um Fehlermeldungen im Fahrzeugsteuergerät zu vermeiden.

Die bereitgestellten Informationen zu MPN (609.00.59) und der Marke Jaeger erleichtern das Abgleichen der Prüfeinheit mit Ersatzteillisten und technischen Datenblättern. GTIN 295 ist für Lager- und Logistikidentifikation bei Beschaffung und Registrierung enthalten.

Technische Daten in Kürze: 12-V-Betrieb, kompatibel mit 7- und 13-poligen Steckern, PIN 9 = Dauerplus, PIN 10 = Ladeausgang, Kabel 4,5 m. Verwenden Sie das Produkt als diagnostisches Werkzeug zur Funktionskontrolle der elektrischen Systeme des Anhängers.
