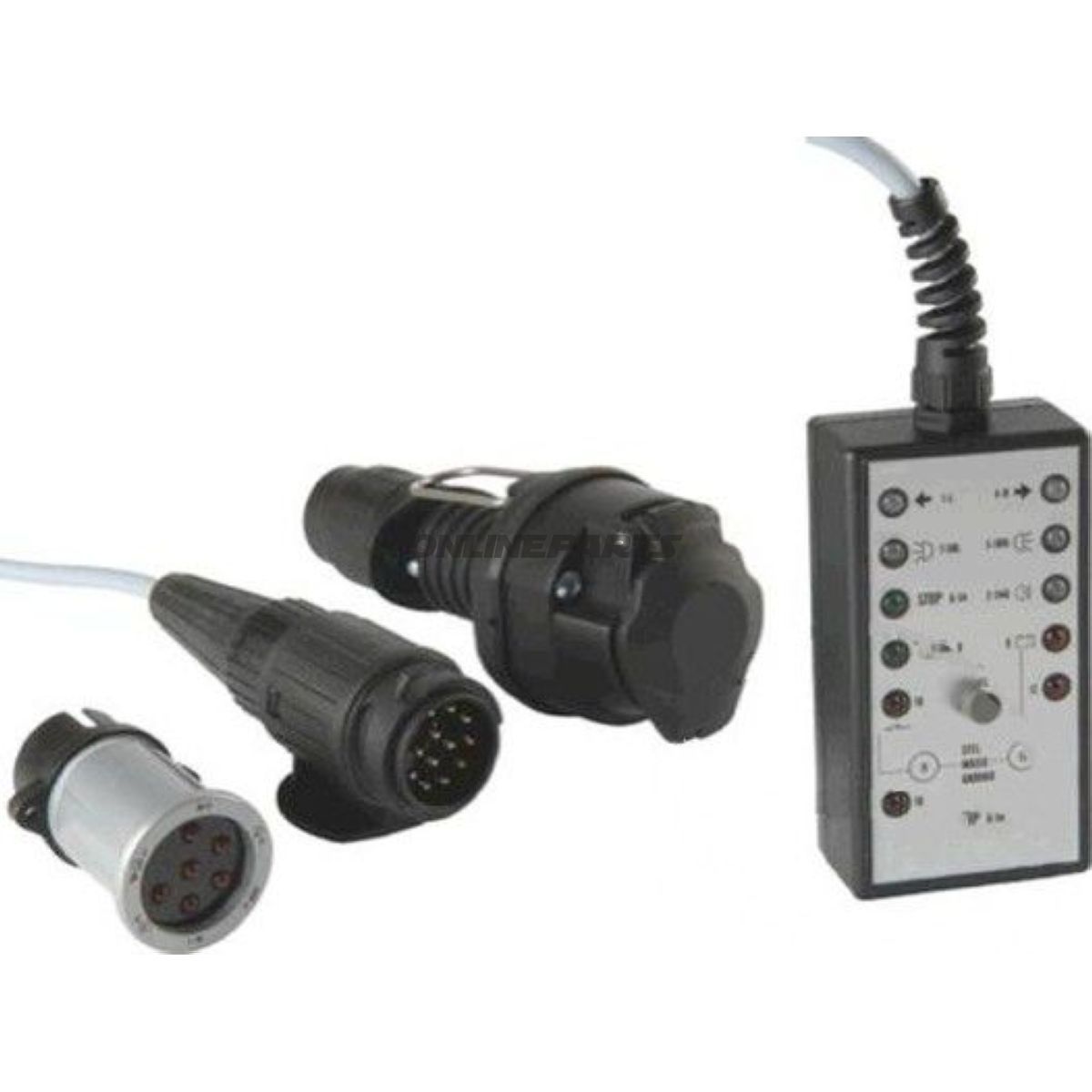

Zugwagen-Testgerät 12 V für 7- und 13-polige Anhängerstöpsel mit 5 m Kabel
Dieses Zugwagen-Testgerät ist eine 12 V-Testbox zur Kontrolle sowohl 7- als auch 13-poliger Anhängerstöpsel. Die Einheit richtet sich an Mechaniker und erfahrene Motorradfahrer, die Funktion und Stromversorgung der Anhängerbeleuchtung und Signale prüfen müssen, einschließlich Fahrzeuge mit CAN-Bus-Steuerung.
- Funktion: Die Testbox simuliert Anhängerbelastung und prüft Blinker, Rücklichter, Nebelscheinwerfer und Bremslichter über ein deutliches LED-Display. Sie ermöglicht das Fehlersuchen von Kabelverbindungen und Bauteildefekten beim Anschließen des Anhängerstöpsels, ohne einen echten Anhänger montieren zu müssen.
- Kompatibilität: Unterstützt sowohl 7- als auch 13-polige Stecker gemäß DIN/ISO-Standards 11446 und 1724 (und Variante 1724 + 6VEST). Nennbetriebsvolt ist 12 V, was dem Standard für Pkw und leichte Anhänger entspricht.
- Für CAN-Bus-Systeme: Die Testbox ist geeignet für Fahrzeuge mit CAN-Bus-Steuerungssystem, da sie so konzipiert ist, dass korrekte Belastungen bereitgestellt werden, um das Fehlinterpretieren offener Stromkreise in Steuereinheiten zu verhindern.
Elektrische Eigenschaften und Lasten
- Blinker und Nebelscheinwerfer werden automatisch mit 21 W belastet, um einen korrekten Stromverbrauch beim Test sicherzustellen.
- Rücklichter und Bremslichter liefern eine konstante Belastung von ca. 6 W, was realistische Betriebsbedingungen reproduziert und eine sichere Fehlerdiagnose ermöglicht.
- Kabellänge: 5 Meter, was während Arbeiten in Werkstatt oder auf Einsatzorten gute Flexibilität bietet.
Materialien und Aufbau
Die Einheit besteht aus robusten Kunststoff- und Metallkomponenten, geeignet für den täglichen Einsatz in einer Werkstattumgebung. Kontakte und Stecker sind für wiederholtes An- undAbstecken ausgelegt, ohne nennenswerte Abnutzung, und die Kabelführung ist werkstattgeeignet dimensioniert. Das LED-Display befindet sich so platziert, dass der Status während der Testläufe schnell abgelesen werden kann.
Praktische Anwendung
Schließen Sie die Testbox an den Hundekabel des Fahrzeugsanhängers an und lesen Sie die LED-Anzeigen ab, um Fehler in Blinker, Rücklicht, Nebelscheinwerfer oder Bremslichtern zu identifizieren. Die simulierte Belastung ermöglicht die Diagnose sowohl kurzer als auch offener Stromkreise sowie Fehler, die erst unter Last auftreten.
Identifikation
Produktnummer (MPN): 609.11.36 — diese Nummer wird für Ersatzteile und Bestellreferenzen in Werkstätten verwendet. GTIN/Barcode: 4026736123406 — nützlich für Lagerverwaltung und Beschaffung.
Hinweise
- Angegebene Belastungswerte sind spezifizierte Arbeitslasten für Testzwecke und keine Merke für Dauerbetrieb.
- Überprüfen Sie stets die technische Dokumentation des Fahrzeugs bei Unsicherheiten über die Gesamtschaltung oder bei der Anwendung auf spezifische CAN-Bus-Implementierungen.
