Zugvorrichtung

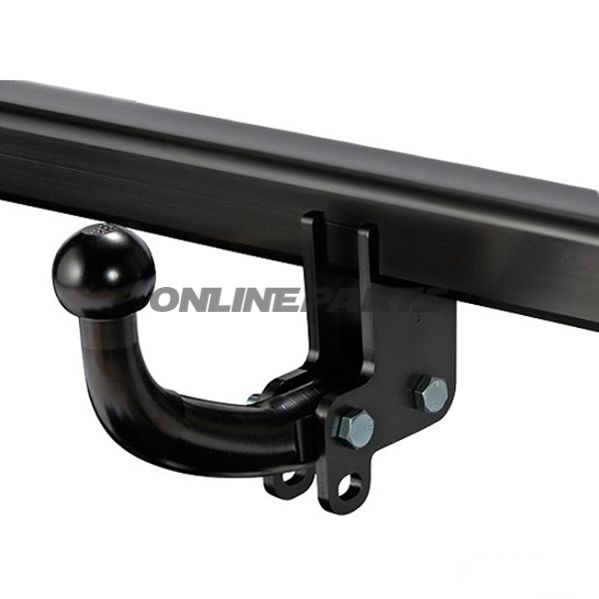

Trädkabellanordning für Transporter – BUGSERING HITCH mit festem Kugelkopf

Produkt: Träkanordning (Bugsering hitch) von Bosal. Diese Einheit ist für die permanente Montage an ausgewählten Transportern vorgesehen, um eine Anhängerkupplung für Trailer innerhalb spezifischer Belastungsgrenzen zu ermöglichen.

Identifikation: Brand: Bosal. Artikelnummer (MPN): 336.02.21. GTIN: 4061974532818.

Funktion und Anwendung

Die Träkanordnung fungiert als fest montierte Anhängerkupplung mit festem Kugelkopf (Stiftkugelkopf). Sie überträgt Zug- und Seitenkräfte zwischen Fahrzeug und dem angeschlossenen Anhänger und ist für die Nutzung mit Trailern ausgelegt, deren Anforderungen innerhalb des angegebenen D-Werts und der maximalen Anhängelast liegen. Das Produkt ist getestet und mit einer ECE-Genehmigungsmarke (ECE4_3710) versehen, was zeigt, dass die Einheit relevante europäische Prüfanforderungen für Träkanordnungen erfüllt.

Technische Daten und Belastungsgrenzen

• D‑Wert: 7,62 kN — dieser Wert gibt die Fähigkeit der Anhängerkupplung an, axiale Kräfte beim Anschließen aufzunehmen.
• Stützlast (vertikal): 75 kg — maximale vertikale Belastung auf der Kugel (vertikaler Druck vom Trailer).
• Maximale Anhängelast: 1.350 kg — empfohlene obere Grenze für das Gesamtgewicht des angeschlossenen Anhängers.
• Genehmigung: Prüfzeichen ECE4_3710.
• Montagezeit: ca. 1 Stunde bei korrektem Werkzeug und vorausgesetzt, dass Montagepunkte zugänglich sind.

Materialien und Eigenschaften

Die Bosal-Träkanordnung besteht aus einer Stahlkonstruktion mit Korrosionsschutz gegen Witterungseinflüsse. Der feste Kugelkopf ist so dimensioniert, dass er die spezifizierten axialen und vertikalen Belastungen ohne Bewegungen zwischen Kugel und Halterung aushält. Oberflächenbehandlung (typischer Pulverlack oder elektrolytische Behandlung, abhängig von der Produktionsserie) wird verwendet, um Korrosion zu reduzieren und die Lebensdauer bei normaler Straßenbenutzung zu verlängern.

Kompatibilität und Fahrzeuge

Montageadapter und Halterungen sind an folgende Karosserietypen und Modelle angepasst:

• MERCEDES‑CITAN Kasten (415) ab 2012 und später.
• RENAULT Kangoo / Grand Kangoo (KV0 / KV1) ab 2008 und später.

Die Montageanleitung sollte genau für das jeweilige Modellvariant befolgt werden, da Zugangsbeschränkungen und eventuelle Demontagen (z. B. Stecker, Kunststoffverkleidungen oder Unterbodenschutz) variieren können. Überprüfen Sie stets die Typgenehmigung des Fahrzeugs und die Herstellerangaben, damit die Grenzen der Träkanordnung mit den zulässigen Zugwerten des Fahrzeugs kompatibel sind.

Sicherheit und Wartung

• Nach der Installation sollten Verbindungen und Befestigungen gemäß den angegebenen Drehmomenten überprüft und nachgezogen werden.
• Regelmäßige visuelle Inspektionen auf Korrosion, Risse oder lose Schrauben werden empfohlen, insbesondere nach Winterfahrt oder Fahrt in salzhaltigen Gebieten.
• Prüfen Sie die elektrische Verbindung zu Anhängerbeleuchtung und etwaige Sicherungen, falls Zubehör für die Montage eines 7‑ oder 13‑Pin-Steckers enthalten ist.

Hinweise

Das Produkt wird einzeln als fertige Träkanordnung zur Montage an den genannten Modellen geliefert. Die genannten Werte (D-Wert, Stützlast und Anhängelast) sind entscheidend für die korrekte Anwendung und dürfen nicht überschritten werden. GTIN, MPN und Bosal‑Name werden hier für eine eindeutige Identifikation bei Bestellung und zum Abgleich mit Ersatzteillisten verwendet.
