Zugschalter Schwarz Din 72761

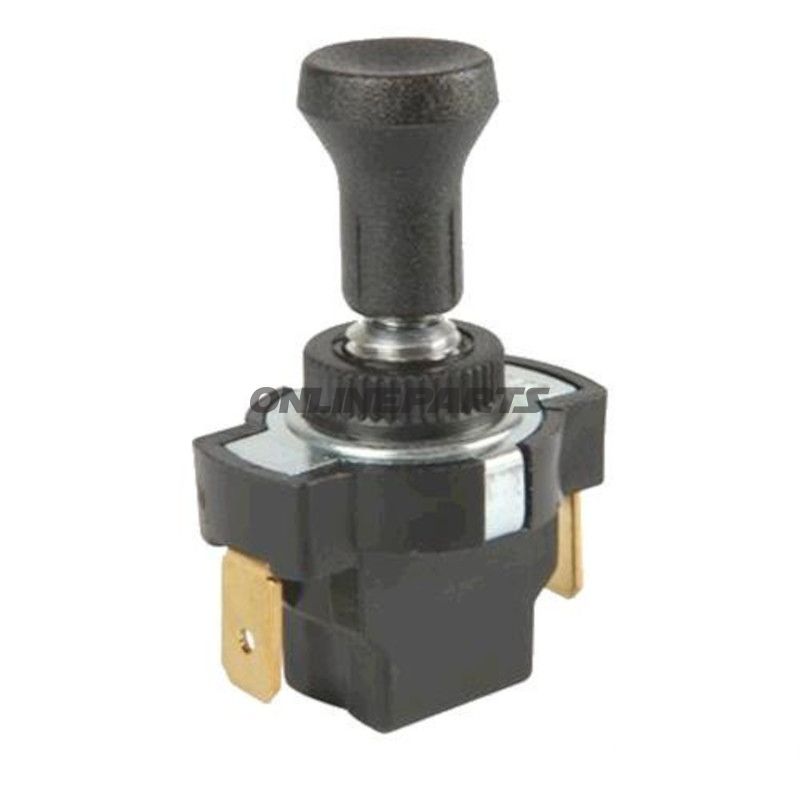

Zugschalter, schwarz — Kurzversion für Ein-/Aus-Funktion (DIN 72761)

Dieser Zugschalter (DIN 72761) ist ein mechanischer Ein-/Ausschalter mit Zugbetätigung, vorgesehen zur Montage in Armaturenbrettern oder Karosserieblechen mit bis zu 2 mm Wandstärke. Das Produkt wird unter MPN 145.80.25 geliefert und ist identifizierbar über GTIN 4026736057619. Die kurze Ausführung und das schwarze Druckknopfdesign machen ihn geeignet für Stellen mit begrenzter Einbautiefe oder wo eine flache Bauform gewünscht wird.

Funktion

• Aktivierung durch Ziehen an Schnur/Kabel — direkte mechanische Betätigung.
• Grundlegende Schaltfunktion: Ein / Aus (einpolig, einfacher Schaltzustand).
• Ausgelegt für kurzzeitige oder wiederkehrende Betätigungen, z. B. Beleuchtung, Kleine Pumpen oder Zubehör.

Materialien und elektrische Eigenschaften

• Gehäuse und Taste in schwarzer Ausführung; Materialwahl prioritisiert Funktion und Haltbarkeit vor Ästhetik.
• Montagedurchmesser: Ø 8,5 mm — für Standard-Paneldurchführung.
• Geeignet für Panelstärken bis ca. 2 mm (Kurzversion).
• Elektrische Anschlüsse: Flachstecker/Klingenanschluss 6,3 mm (geschraubte Ausführung).
• Anzahl Pole/Anschlüsse: 2.
• Strom- und Leistungsfähigkeit: bei 12 V / 24 V: 10 A / 120 W und 5 A / 60 W — geeignet für niedrige bis mittlere Strombelastungen.

Montage und Anschluss

• Wird im Panel mit Ø 8,5 mm Bohrung befestigt; kurze Tiefe hinter dem Panel benötigt weniger Platz dahinter.
• Elektrischer Anschluss über 6,3 mm Klingenanschlüsse — Standard in Fahrzeug- und Maschineninstallationen; Verwendung passender Kabelschuhe und Sicherstellung guter Kontakte empfohlen.
• Bei Montage in korrosiven oder vibrationsanfälligen Umgebungen wird korrekte Abdeckung und Befestigung der Anschlüsse empfohlen, um langzeitstabile Kontaktfunktion zu gewährleisten.

Kompatibilität und Anwendungsbereiche

• Universeller Zugschalter, kann in vielen Fahrzeug- und Maschinenanwendungen eingesetzt werden, wo ein einfacher zugbetätigter Ein/Aus-Schalter gewünscht ist.
• Die OE-Referenz DAF 217641 ist ausschließlich zu Vergleichszwecken angegeben und kann beim Austausch in bestimmten DAF-Anwendungen hilfreich sein.
• Geeignet für Mechaniker, Werkstätten und erfahrene Heimwerker, die einen zuverlässigen, einfachen mechanischen Schalter benötigen.

Identifikation

• MPN: 145.80.25
• GTIN: 4026736057619
• Marke: Nicht angegeben (Produkttext verweist in Beschreibungen auf Herth + Buss als ursprüngliche Herstellerbezeichnung).

Hinweise

• Angaben zu Strom- und Leistungsvermittlung gelten für Dauerbetrieb; bei höheren Anlaufströmen oder induktiven Lasten wird zusätzlicher Schutz (Relais, Sicherung) empfohlen.
• Die Produktbeschreibung enthält deutsche und englische Quellenangaben, ins Dänische übersetzt für Klarheit; die Zielgruppe wird als technisch versiert angenommen und soll die Eignung für die jeweilige Anwendung beurteilen.
