Zugschalter Schwarz 15Mm

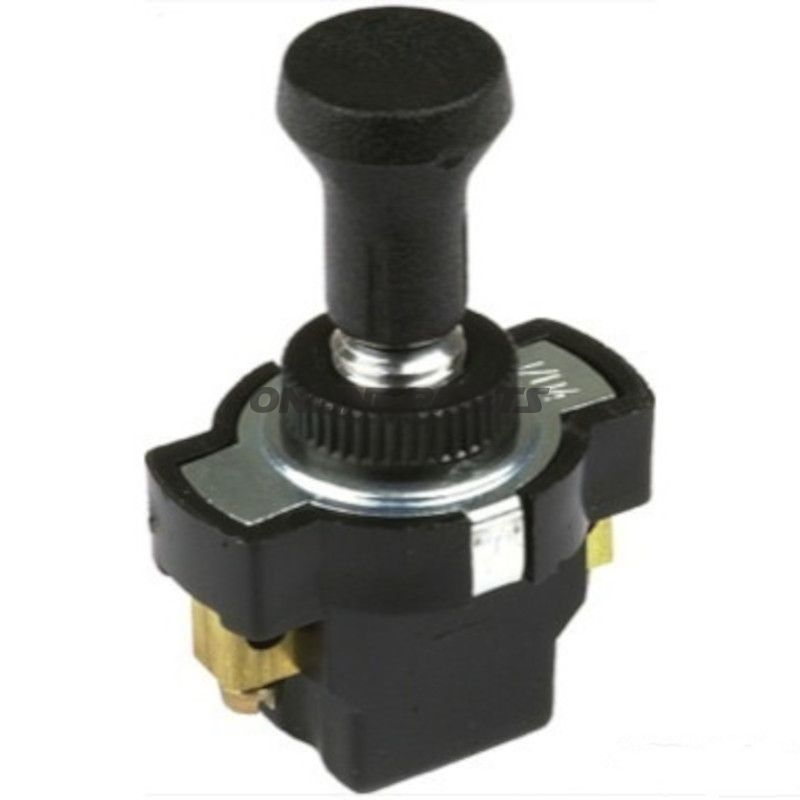

Zugschalter, schwarz 15 mm für 12/24 V Systeme

Dieser Zug- oder Ziehschalter ist ein universeller elektrischer Kontakt zum Einbau in Armaturenbretter oder Gehäuse mit max. Blechstärke 2 mm. Die MPN des Produkts ist 145.81.16 und die registrierte GTIN ist 4026736057596. Die Beschreibung basiert auf einem klassischen mechanischen Zugschalter mit zwei Kontakten und einfacher Funktionalität für 12 V- und 24 V-Installationen.

Funktion

• Einfache Ein/Aus-Funktion: zwei Stellungen (0 = aus, 1 = ein).
• Ausgelegt als Zugknopf, bei dem der eigentliche Kontakt durch Ziehen/Drücken des Knopfes betätigt wird.
• Zwei Anschlüsse (zwei Leitungsanschlüsse), geeignet zum Unterbrechen eines einfachen Stromkreises.

Elektrische Daten und Betrieb

• Betriebsspannung: 12 V oder 24 V.
• Angegebene Belastungskapazität: bei 12 V max. 10 A; bei 24 V max. 2,5 A. Diese Werte geben den maximalen Dauerstrom an, den der Schalter ohne zusätzliche Absicherung handhaben kann; bei höheren Lasten wird eine externe Relaissteuerung empfohlen.

Material und Mechanik

• Knopf und äußere Teile in schwarzer Ausführung (typischerweise Kunststoffkomponenten mit metallischen Innenkontaktteilen) — die Konstruktion ist für den normalen Gebrauch und Betriebssicherheit unter normalen Betriebsbedingungen ausgelegt.
• Montagebohrung: Ø 8,5 mm.
• Geeignet für Blechstärken bis 2 mm.
• Montage: Schraub-/Steckverbindung (schraubbare Steckanschlüsse), was die Demontage und den Anschluss bei Wartung erleichtert.

Kompatibilität und Einsatzbereiche

• Geeignet zur Steuerung einfacher elektrischer Kreise an Motorrädern, ATVs, kleinen Maschinen und Bedienfeldern mit 12/24 V Systemen.
• Verwendungszweck richtet sich an Mechaniker und erfahrene Motorradbesitzer, die einen kompakten manuellen Schalter z. B. für Beleuchtung, Zubehörstrom oder als Schalter für Niederspannungskomponenten benötigen.

Technische Vorteile und Einschränkungen

• Vorteil: Einfache Mechanik mit klar definierten Ein- und Aus-Stellungen — leicht zu warten und zu ersetzen.
• Einschränkung: Geringere Stromkapazität bei 24 V (2,5 A) bedeutet, dass der Schalter nicht zur direkten Steuerung größerer Lasten wie starker Scheinwerfer oder Heizelemente ohne externes Relais geeignet ist.
• Die Montageanforderung von max. 2 mm Blechstärke und Ø 8,5 mm Bohrung sollte vor der Montage mit dem jeweiligen Bedienfeld verifiziert werden.

Hinweise

• MPN (145.81.16) kann bei der Ersatzteilbestellung verwendet werden, um die korrekte Komponentenübereinstimmung sicherzustellen.
• GTIN (4026736057596) ist zur Warenidentifikation in Lager- und Einkaufssystemen enthalten.
• Da es sich um einen universellen, mechanischen Zugschalter handelt, werden korrekte Sicherung und gegebenenfalls die Verwendung eines Relais bei höheren Stromanforderungen empfohlen, um Verschleiß an den Kontaktmaterialien zu vermeiden.
