Zugschalter M Kontrolllicht 12V

Zugschalter mit Kontrollleuchte für 12/24 V – zur Montage im Armaturenbrett

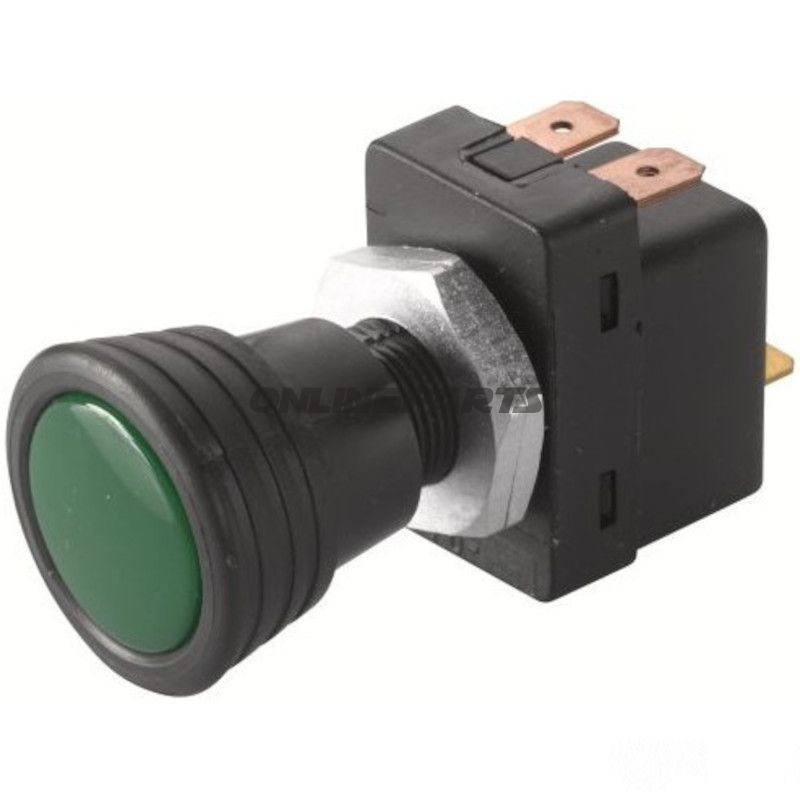

Produkt: Zugschalter mit integrierter Kontrollleuchte von Hella (MPN: 145.16.65, GTIN: 4082300008630). Dieser einfache Zugschalter ist dafür vorgesehen, eine sichtbare Statusanzeige bei Ein/Aus-Funktionen in elektrischen Fahrzeuganlagen zu bieten.

• Funktion: Zugbetätigter Ein/Aus-Schalter mit zwei Positionen (0 = aus, 1 = ein). Beim Ziehen des Zuges wird der Stromkreis geschlossen und die eingebaute Lampe leuchtet, sodass eine visuelle Bestätigung des Schaltzustands erfolgt.
• Kontrollleuchte: Eingebaute 12 V Glühlampe (Typ W1,2W). Wird mit austauschbaren Linsen in Rot und Orange geliefert, sodass die Lichtdarstellung an die Anwendung angepasst werden kann.
• Anschluss und Montage: Flachsteckanschlüsse 6,3 mm, verschraubt. Anzahl der Anschlüsse: 3. Empfohlenes Montagebohrung: Ø 14,5 mm.
• Elektrische Daten: Nennspannung 12/24 V. Maximalbelastung bei 12 V: 8 A, bei 24 V: 4 A.
• Mechanische Ausführung: Bedienknopf aus weichem Kunststoff für sichere und leichte Handhabung. Standardmäßig zwei Stellungen (Aus/Ein).

Materialauswahl und Eigenschaften

Gehäuse und Knopf sind aus weichem Kunststoff gefertigt, gewählt, um eine gedämpfte, griffige Bedienung und gute Beständigkeit gegen mechanischen Verschleiß bei wiederholter Nutzung zu gewährleisten. Die Flachsteckkontakte sind Metallteile, die ins Gehäuse geschraubt/geführt sind, um unter Vibrationen eine stabile elektrische Verbindung sicherzustellen. Die verwendete W1,2W-Glühlampe ist eine Standardlösung für Niedrigstromanzeige, die bei Bedarf leicht zu ersetzen ist.

Kompatibilität und Anwendungsbereiche

• Universallösung für Motorräder, Kleinfahrzeuge, Anhänger und Spezialaufbauten, bei denen ein einfacher Zugschalter mit visueller Kontrolle gewünscht ist.
• Geeignet zur Panelmontage mit 14,5 mm Bohrungsanforderung und für Systeme, die bei 12 V oder 24 V innerhalb der angegebenen Belastungsgrenzen betrieben werden.
• Geeignet als Zündanzeige, Zusatzgeräte-Schalter oder als Teil von Such-/Kontrollfunktionen in älteren oder umgebauten elektrischen Systemen.

Sicherheit und Installation

Montieren Sie den Schalter stets in einer korrekt ausgeschnittenen Öffnung (14,5 mm) und stellen Sie sicher, dass die Flachsteckverbindungen fest und korrekt isoliert sind. Überlasten Sie den Schalter nicht — halten Sie die Belastung unter 8 A bei 12 V und 4 A bei 24 V. Bei Einsatz in feuchten Umgebungen oder bei starker Exposition wird zusätzlicher Schutz gegen Korrosion und Eindringen von Wasser empfohlen.

Praktische Details

• Marke: Hella (bekannter Hersteller von elektrischer Fahrzeugausrüstung).
• MPN: 145.16.65, GTIN: 4082300008630 — nützlich für Dokumentation und Ersatzteilbestellung.
• Lampentyp: W1,2W (austauschbar).
• Wird mit roter und oranger Linse geliefert, die je nach Bedarf gewechselt werden kann.

Die Beschreibung richtet sich an Monteure und Motorradbesitzer, die einen robusten, einfachen Zugschalter mit visueller Statusanzeige benötigen, und enthält die erforderlichen technischen Kenndaten für die Auswahl und korrekte Installation.
