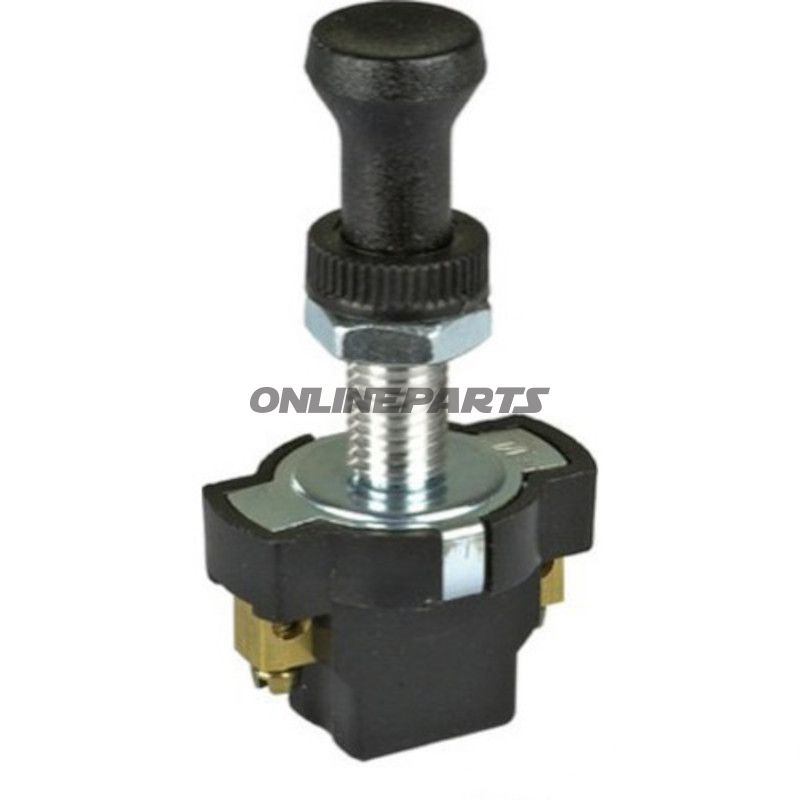

Zugschalter, lange Variante mit Schraubklemmen für 12/24 V
Dieser Zugschalter (GTIN: 4026736057633, MPN: 145.07.01) ist ein universeller mechanischer Ein/Aus-Schalter, der für die Montage in Armaturenbrettern oder Gehäusen mit einer maximalen Wandstärke von 12 mm ausgelegt ist. Die Variante wird mit langem Zugknopf und schwarzen Betätigungsknöpfen (kleiner Knopfkopf in der langen Ausführung) geliefert und eignet sich sowohl für 12 V als auch für 24 V elektrische Systeme.
- Funktion: Zugbetätigter mechanischer Schalter mit einfacher Ein/Aus-Funktion.
- Elektrische Eigenschaften: Nennlast bei 12 V = 10 A, bei 24 V = 5 A.
- Montage: Oberflächenmontage mit Einbaubohrung Ø 8,5 mm. Maximale Paneldicke für die Montage beträgt 12 mm.
- Kontaktausführung: Schraubkontakte (Schraubklemmen) für sichere Verbindung von Leitern ohne Spezialwerkzeug.
Das Produkt ist als robuste, einfache Zugschalter ohne elektronische Bauteile ausgeführt, was Wartung und Austausch vor Ort erleichtert. Die Schraubklemmen ermöglichen den Einsatz gängiger Festklemmsysteme (abisoliertes Leiterdraht, ggf. Sackelstecker bei wiederholtem Verbinden/Trennen). Die mechanische Konstruktion ist für wiederholte manuelle Betätigung ausgelegt und sorgt für einen zuverlässigen mechanischen Kontakt zwischen den Leitern.
Werkstoffwahl und Eigenschaften:
- Gehäuse und Betätigungsknopf: Polymer/Kunststoff mit ausreichender mechanischer Haltbarkeit sowie Widerstand gegen normale Vibration und Temperaturbelastung in Fahrzeugumgebungen.
- Kontaktmaterial: Metalllegierung mit Oberflächenfinish für elektrische Leitfähigkeit; Schraubklemmen aus Metall für gute mechanische Festigkeit.
- Dichtungen und Schutz: Das Produkt ist eine oberflächenmontierte Einheit ohne spezifizierte IP-Klasse in den angegebenen Daten; bei Montage im Außenbereich oder in exponierten Positionen sollte zusätzlicher Schutz vorgesehen oder eine Abdeckung verwendet werden, um das Eindringen von Wasser und Schmutz zu vermeiden.
Praktische Hinweise zur Montage und Verwendung:
- Vorbohren Sie die Bohrung Ø 8,5 mm und prüfen Sie, dass die Panelstärke 12 mm nicht überschreitet, um eine korrekte Befestigung zu gewährleisten.
- Ziehen Sie die Schraubklemmen mit dem passenden Drehmoment fest, um lose Verbindungen zu vermeiden; verwenden Sie ggf. Sackelstecker bei dickeren Leitern oder wiederholtem Verbinden/Trennen.
- Beachten Sie die Belastungsgrenzen bei 12 V und 24 V, um eine Überlastung des Kontaktsatzes zu vermeiden. Bei höheren Lasten sollte ein Relais oder ein separater Kontakt verwendet werden.
- Die Einheit eignet sich für universelle Anwendungen in Kraftfahrzeugen, Maschinen und Geräten, bei denen ein einfacher, mechanischer Zugschalter gewünscht wird.
GTIN 4026736057633 und MPN 145.07.01 beziehen sich auf diese spezifische Ausführung (lange Zugknopf, Schraubkontakte). Falls Sie eine andere Knopfspanne oder eine Variante mit anderer Kontaktanordnung benötigen, überprüfen Sie bitte die Produktnummer und technischen Daten, um die Kompatibilität mit Ihrer Installation sicherzustellen.
