Zugschalter Gelb

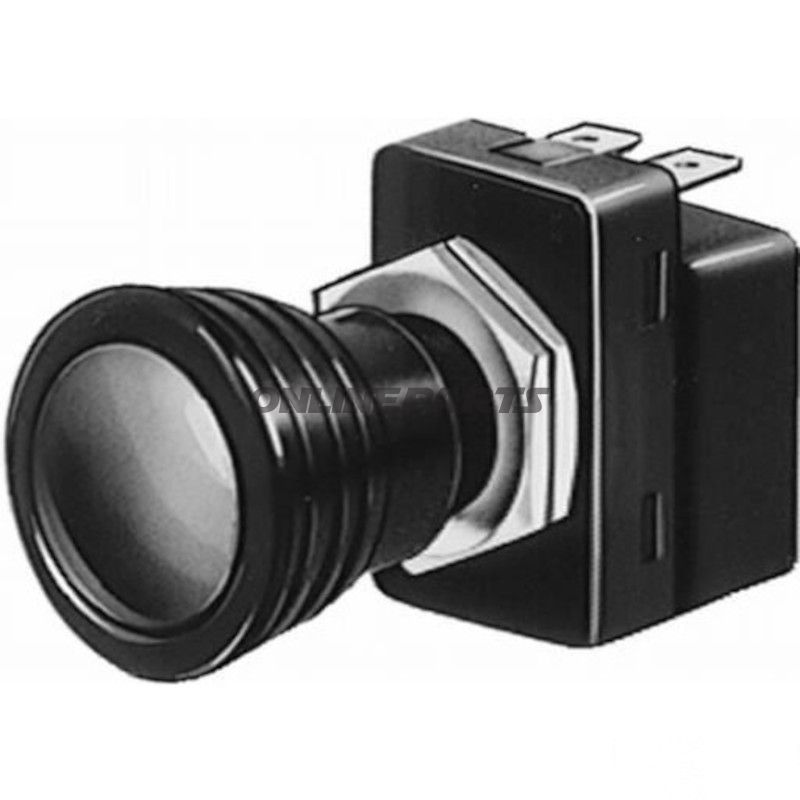

Zugschalter, gelb – universeller Ein/Aus-Schalter mit Kontrollleuchte

Produktübersicht: Dieser Zugschalter von Hella (MPN: 145.23.82, GTIN: 4082300189896) ist ein universeller Pull-Switch mit eingebauter oranger Kontrollleuchte (Lampe nicht enthalten). Er ist für die Installation in Fahrzeugen und Maschinen mit 12/24 V-Systemen vorgesehen, wo eine einfache Ein/Aus-Funktion über ein Zugkabel gewünscht ist.

Funktion und Anwendung:

• Bedienung: Wird durch Ziehen am Zugkabel (Pull) aktiviert.
• Schaltfunktion: Einfacher zweipoliger Schalter (0 = aus, 1 = ein) — funktioniert wie ein gewöhnlicher Ein/Aus-Schalter.
• Kontrolllampe: Orange Kontrollleuchte in der Taste zeigt den Status an, die Glühlampe (W1,2W) ist jedoch separat zu bestellen.
• Zweck: Geeignet als Start-/Not-Aus-Punkt, zum Einschalten von Zubehör oder als leicht zugänglicher Schalter in Instrumententafeln und Karosserien.

Materialien und Konstruktion:

• Betriebsknopf aus weichem Kunststoff für besseren Griff und zur Reduzierung von Vibrationen.
• Gehäuse und Front sind für die Panelmontage in einer 14,5 mm Bohrung ausgelegt; konstruiert für die praktische Integration in Instrumententafeln.
• Flachsteckeranschluss (6,3 mm) mit Schraubverbindung gewährleistet eine robuste elektrische Verbindung, die in der Auto- und Motorradbranche üblich ist.

Elektrische Spezifikationen:

• Nennspannung: 12 / 24 V.
• Belastbarkeit: 8 A bei 12 V und 4 A bei 24 V — geeignet für niedrige bis mittlere Stromverbräuche (z. B. kleine Lampen, Signale und Steuerkreise).
• Anzahl der Anschlüsse: 3 Klemmen; ermöglicht Kontrollleuchte und Stromführung über separate Anschlüsse (in der technischen Dokumentation als Terminal 15 und 2/K bezeichnet).
• Lampentyp: W1,2W (nicht im Lieferumfang).

Montage und Kompatibilität:

• Montage: Panelmontage in 14,5 mm Bohrung, die Frontplatte liegt am Panel an und sorgt für eine stabile Befestigung.
• Elektrischer Anschluss: Flachstecker 6,3 mm (Blade) — Standardgröße in Fahrzeuginstallationen, die das Anschließen an vorhandene Kabelbäume und Steckverbinder erleichtert.
• Kompatibilität: Universelles Design macht ihn kompatibel mit den meisten Fahrzeugen und Maschinen, vorausgesetzt Spannung und Strombedarf liegen innerhalb der angegebenen Werte.

Sicherheit und Betriebseigenschaften:

• Der Knopf aus weichem Kunststoff reduziert das Verletzungsrisiko bei wiederholter Bedienung und verringert die Vibrationsübertragung.
• Einfache Zwei-Positionstechnik liefert klar definierte Zustände und erleichtert die Fehlersuche für Mechaniker.
• Die Kontrollleuchte bietet eine visuelle Bestätigung des Ein/Aus-Status, was bei Installationen praktisch ist, bei denen direkte Sichtkontrolle erforderlich ist.

Praktische Informationen:

• Marke: Hella — bekannter Hersteller elektrischer Ausrüstung für Fahrzeuge.
• MPN: 145.23.82; GTIN: 4082300189896 — verwenden Sie diese bei Ersatzteilbestellungen oder der Suche in technischen Katalogen.
• Hinweis: Die Lampe für die Kontrollleuchte ist nicht im Lieferumfang enthalten und muss separat bestellt werden (W1,2W).

Empfehlung für Monteure: Überprüfen Sie stets die Belastungsanforderungen und den Kabelquerschnitt im Hinblick auf die angegebene Belastbarkeit (8 A bei 12 V / 4 A bei 24 V). Sorgen Sie für die richtige Absicherung im Stromkreis und verwenden Sie passende 6,3 mm Flachstecker, um eine solide elektrische Verbindung sicherzustellen.
