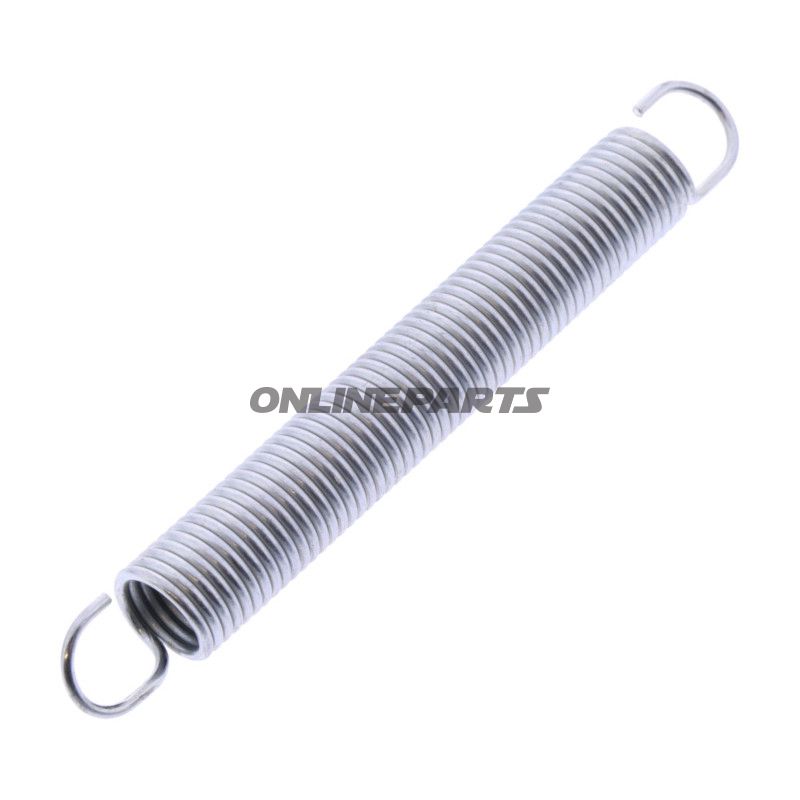

Spannungsfeder für Zugarm am John Bean V3400 Achs-Messsystem
Produkt: Spannungsfeder für Zugarm am Turmharm, vorgesehen für John Bean V3400 Achs-Messsystem (Aligner).
Diese Spannungsfeder (John Bean Originalteil Nummer 1-07767A, Hersteller MPN 678.00.80) ist dazu gedacht, die korrekte Zugspannung an dem Seil/den Leitungen zu halten, die die Turmharm-Trommeln eines John Bean V3400 Achs-Messsystems antreiben. Sie ist ein Reserve-/Schwungteil für die mechanischen Komponenten, die eine präzise Bewegung und stabile Positionierung der Turmharm während Justierung und Messung sicherstellen.
- Funktion: Gewährleistet eine konstanten Zugspannung am Seil zwischen den Turmharm-Trommeln, minimiert Spiel und sorgt für eine gleichmäßige Reaktion der beweglichen Teile des Aligners.
- Anwendung: Speziell entwickelt für John Bean V3400 Achs-Messausrüstung (Aligner). Wird in der Zug-/Turmharm-Kinematik des Systems montiert.
- Originalreferenz: John Bean Originalteil 1-07767A, MPN 678.00.80.
- GTIN: 8054081146999.
Material und Abmessungen
- Durchmesser (Gewindedimension): ca. Ø 10 mm — gibt das grobe Querschnittmaß der Feder für das ursprüngliche Design an.
- Länge (unbelastet): ca. 78 mm — Maß gibt die Feder-Länge ohne Belastung an.
- Werkstoffauswahl: typischerweise wärmebehandelter Federstahl, um Elastizität und Haltbarkeit zu kombinieren. Oberflächenbehandlung kann je nach Lieferumfang des Herstellers variieren (regelmäßige Zink- oder Phosphatbeschichtung zum Korrosionsschutz in Werkstattumgebungen).
Technische Hinweise für Mechaniker
- Wählen Sie einen Austauschfeder mit derselben Freilänge, Gewindedurchmesser und Vorspannung, um Kalibrierung und Bewegungsmuster des Aligners beizubehalten.
- Beim Einbau: Prüfen Sie das Laufverhalten der Turmharm-Laufbahn und die Lage des Seils, um sicherzustellen, dass die Feder nicht schief sitzt oder den freien Lauf behindert.
- Falls die Feder an Elastizität verloren hat (dauerhafte Verlängerung) oder Rost zeigt, wird ein Austausch empfohlen, um die Messgenauigkeit zu erhalten.
Kompatibilität
Hergestellt für das John Bean V3400 Achs-Messsystem (Aligner). Da dies ein originales John Bean-Referenzteil (1-07767A) ist, sind Abmessungen und Vorspannung auf das ursprüngliche Design angepasst — verwenden Sie dieses Teil als direkter Ersatz für Originalkomponenten, um Änderungen im Systemdynamik zu vermeiden.
Marke und Identifikation
Das Produkt wird als John Bean Originalbauteil geliefert. GTIN 8054081146999 und MPN 678.00.80 sind hier zur einfachen Identifikation bei Bestellung oder bei der Suche in Ersatzteil-Datenbanken aufgeführt.
Installationshinweise
- Schalten Sie das Alignersystem aus und sichern Sie ggf. bewegliche Teile des Aligners vor Arbeiten.
- Verwenden Sie geeignetes Werkzeug, um die Feder ohne Verformung der Endbefestigungen zu entfernen bzw. aufzusetzen.
- Nach dem Austausch: Prüfen Sie die Turmharm-Bewegung und führen Sie einen grundlegenden Funktionscheck des Aligners durch, um korrekte Spannung und Bewegung zu bestätigen.
Kontaktieren Sie den Lieferanten oder die John Bean-Dokumentation, falls Sie detaillierte Materialcodes oder Zertifikate bezüglich Oberflächenbehandlung benötigen. GTIN 8054081146999 und MPN 678.00.80 können bei Anfragen zur schnellen Identifikation verwendet werden.
