Zug Dreh Druck Niete Tourmaxinhalt 10 Stück

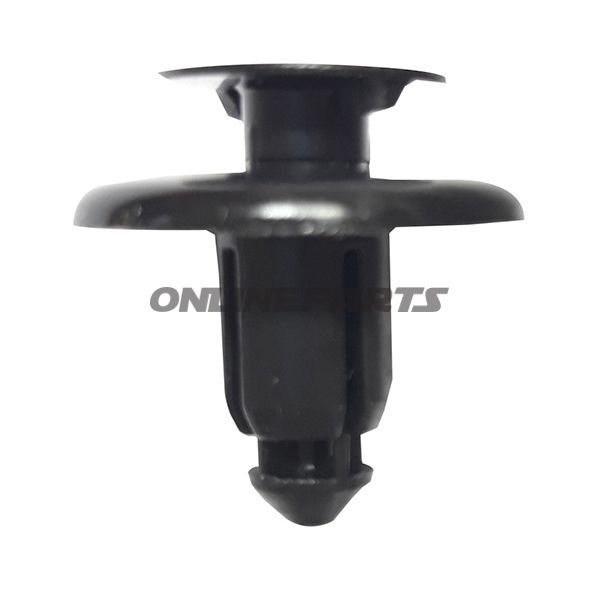

Tog-/Dreh-/Drucknieten zur Panelbefestigung (Loch Ø 8,0 mm) — Tourmax

Produkt: Tog/Dreh/Drucknieten von Tourmax (MPN: 775.07.20, GTIN: 4043981327144). Diese Nieten eignen sich zur mechanischen Befestigung von Kunststoff- und Platinen-panels, Clipleisten und Innenverkleidungen, bei Lochdurchmesser 8,0 mm.

Funktion und Anwendung

• Konstruktion als Kombination aus Zug-, Dreh- und Druckfunktion: in ein vorgebohrtes Loch eingesetzt und durch Ausdehnung oder Verriegelung des Stifts gesichert, abhängig von der Installationsmethode.
• Hauptanwendung bei der Befestigung von Innenverkleidungen, Schutzblechkanten und anderen nicht-strukturellen Bauteilen an Motorrädern und Autos (in der technischen Dokumentation von Honda als Einsatz vorgesehen).
• Geeignet, wenn eine schnelle Montage und Demontage ohne Gewinde oder Schweißen erforderlich ist.

Materialien und Abmessungen

• Material: Kunststoff (Polymer) — korrosionsbeständig gegenüber Metallnieten und geeignet für Kontakt mit Kunststoff- und Lackoberflächen.
• Bohrlochdurchmesser (Bohrmaß): 8,0 mm.
• Kopfdurchmesser (A): 13,0 mm — verteilt die Last und verringert das Risiko, dass der Nietkopf durch das Material zieht.
• Flanschdurchmesser (E): 20,0 mm — größere Flansch für bessere Lastverteilung auf weichen Materialien.
• Materialstärke/Befestigungsbereich (angegeben): 1,3–2,3 mm.
• Gesamtlänge/Maß (F): 21,3 mm; kombinierte Maße B+C: 3,0 mm (bei Bedarf Detailzeichnung beachten).

Technische Vorteile

• Das Kunststoffmaterial verhindert das Risiko galvanischer Korrosion gegenüber Aluminium- oder lackierten Teilen.
• Leichte und schnelle Montage ohne Spezialwerkzeug: Niet in das Loch einsetzen und die Stiftverriegelung aktivieren (Druck/Dreh je nach Nietdesign).
• Der Flansch-Entwurf reduziert Spitzenbelastungen und eignet sich für Montagen in Dünnblech und Kunststoffverkleidungen.

Kompatibilität

• In der Herstellungsdaten für die Montage am Fahrzeug (beispielsweise Honda) und allgemeine Nutzung für Verkleidungs- und Panelbefestigungen an Motorrädern und Autos mit Loch Ø 8,0 mm.
• Überprüfen Sie immer den Nietstärkenbereich (1,3–2,3 mm) gegen die Gesamtdicke des Materials, um eine korrekte Verriegelung zu gewährleisten.

Herkunft und Identifikation

Tourmax liefert diese Nieten mit Fertigungsherkunft in Japan. Die Produkt-MPN lautet 775.07.20 und der GTIN 4043981327144, was zur Verifizierung der Echtheit und bei Bestellungen für das Ersatzteilsystem verwendet werden kann.

Verpackungsgröße

Produktspezifikationen beziehen sich auf den Inhalt der Versandverpackung — überprüfen Sie die Stückzahl bei der Bestellung, da Versandverpackungen variieren können. Die Beschreibung enthält keine Garantie über die Menge in der Endverbraucherverpackung über die technischen Daten hinaus.

Empfehlung bei Montagearbeiten

• Vorbohren des Lochs Ø 8,0 mm mit einem präzisen Bohrer, um Spiel zu vermeiden.
• Reinigen und entfetten Sie Montagesflächen für eine bessere Passform und reduziertes Risiko von Vibrationsauseinanderfallen.
• Bei wiederholtem Demontieren: Prüfen Sie den Niet auf Risse oder Ausprägungen im Kunststoffmaterial und wechseln Sie bei Anzeichen von Ermüdung.

Technische Daten aus den Unterlagen des Lieferanten sind dem Produkt für eine genaue Passform und Funktion beigefügt. Für spezielle Fahrzeuganwendungen wird eine Abgleichung mit der Hersteller-Ersatzteilnummer oder dem Serviceheft empfohlen.
