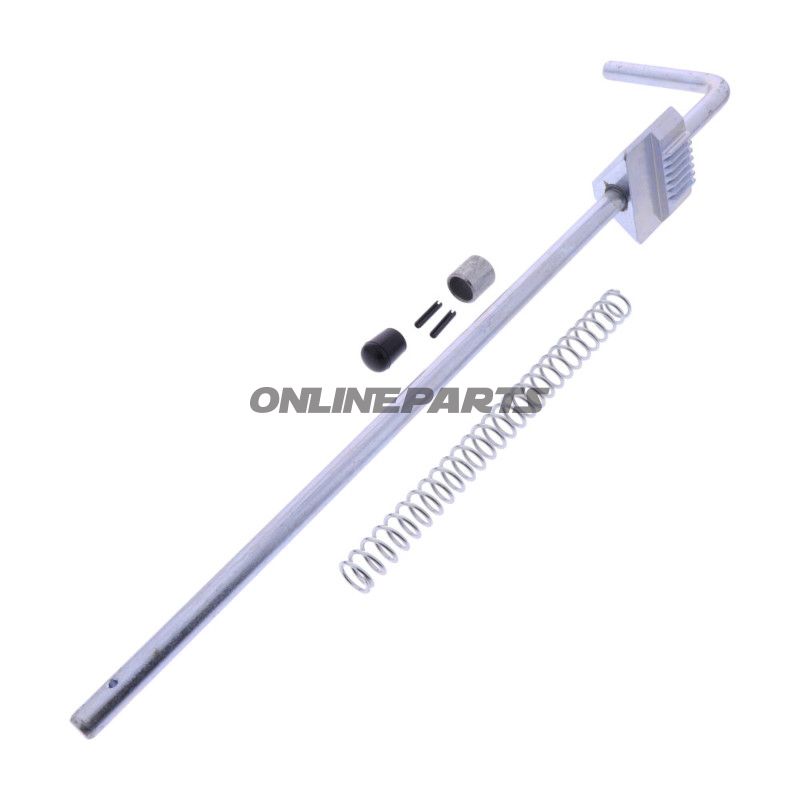

Zugstange 2.60 HL zur Unterstützungarm-Sperrung bei 2-Säulen-Hebebühne (bis zur Produktion 07/2015)
Produktübersicht: Diese Zugstange von Nussbaum wird für die Sperrmechanik des Unterstützungsarms bei 2-Säulen-Hebebühnen der Version 2.60 HL bis Produktionsmonat 07/2015 verwendet. Sie entspricht der originalen Nussbaum-Teilespezifikation 260hl06083-ET und ist unter der Hersteller-Teilenummer (MPN) 652.12.01 erhältlich.
Funktion: Die Zugstange fungiert als mechanische Verbindung im Sperrsystem der Unterstützungsarme. Wenn die Hebebühne-Arme in der gesperrten Position oder der Freigabeposition gehalten werden sollen, überträgt die Zugstange Kraft und Bewegung von der Bedienmechanik auf die Sperrhaken. Eine korrekte Funktion der Zugstange ist entscheidend für eine präzise Sperrung und den sicheren Betrieb der Bühne während der Hebevorgänge.
Materialien und mechanische Eigenschaften:
- Hergestellt aus Materialien, die für mechanische Belastung und Abriebfestigkeit ausgewählt sind (typischerweise gehärteter Stahl oder Legierung entsprechend den originalen Nussbaum-Komponenten). Die Materialauswahl gewährleistet Formstabilität unter Belastung.
- Die Oberflächenbehandlung ist so ausgeführt, dass sie Korrosion widersteht und Reibung an Bewegungsstellen reduziert; dies erhöht die Haltbarkeit der Komponente, ohne Toleranzen zu beeinflussen.
- Die Konstruktion ist auf eine genaue Passform mit den originalen Sperr- und Unterstützungsarm-Geometrien ausgelegt, was Spiel und unbeabsichtigte Bewegungen minimiert.
Kompatibilität und Anwendung:
- Geeignet für Nussbaum 2-Säulen-Hebebühnen in Modell- oder Konfiguration 2.60 HL bis Produktionsdatum 07/2015.
- Die Ersatzteilkomponente entspricht der originalen Nussbaum-Referenzteilnummer 260hl06083-ET und sollte verwendet werden, wenn originale Geometrie und Funktion für eine korrekte Sperrfunktion erforderlich sind.
- Bei der Installation sollte der Servicetechniker Maße, Befestigungspunkte und Bewegungsbahn mit dem bestehenden Teil abgleichen, um die Kompatibilität sicherzustellen. Ein Austausch wird empfohlen bei sichtbarem Spiel, Verformungen oder Korrosionsschäden, die die Sperrung beeinträchtigen können.
Technische Hinweise für den Monteur:
- Kontrolle der Loch- und Achsenpassung sowie eventueller Sicherungsringe oder Splints bei der Montage.
- Schmierung der Bewegungspunkte gemäß Herstellerangaben kann Geräusche reduzieren und Verschleiß verringern; verwenden Sie Schmiermittel, das mit Stahloberflächen und den übrigen Komponenten der Hebebühne kompatibel ist.
- Nach dem Austausch Sperrfunktion unter Last testen, um einen korrekten mechanischen Eingriff vor dem Normalbetrieb zu verifizieren.
Identifikation: Der Teilehersteller ist Nussbaum, geliefert unter MPN 652.12.01. GTIN ist für diese Komponente nicht angegeben; bei Bedarf weiterer Identifikationsinformationen oder Zeichnungen (z. B. "Tegning Bar Walnuß") können technische Zeichnungen von Nussbaum oder dem Lieferanten-Sersatzteillisten konsultiert werden.
Hinweis: Die Beschreibung verweist auf die originale Nussbaum-Teilespezifikation 260hl06083-ET und die Produktionsbeschränkung bis 07/2015; stellen Sie immer sicher, dass Seriennummer oder Produktionsdatum der Hebebühne vor Bestellung übereinstimmen, um Fehlkauf zu vermeiden.
