Gehärtete Sperrkombination JMP 6000 mit Innenzähnen zur Armstützen-Sperre

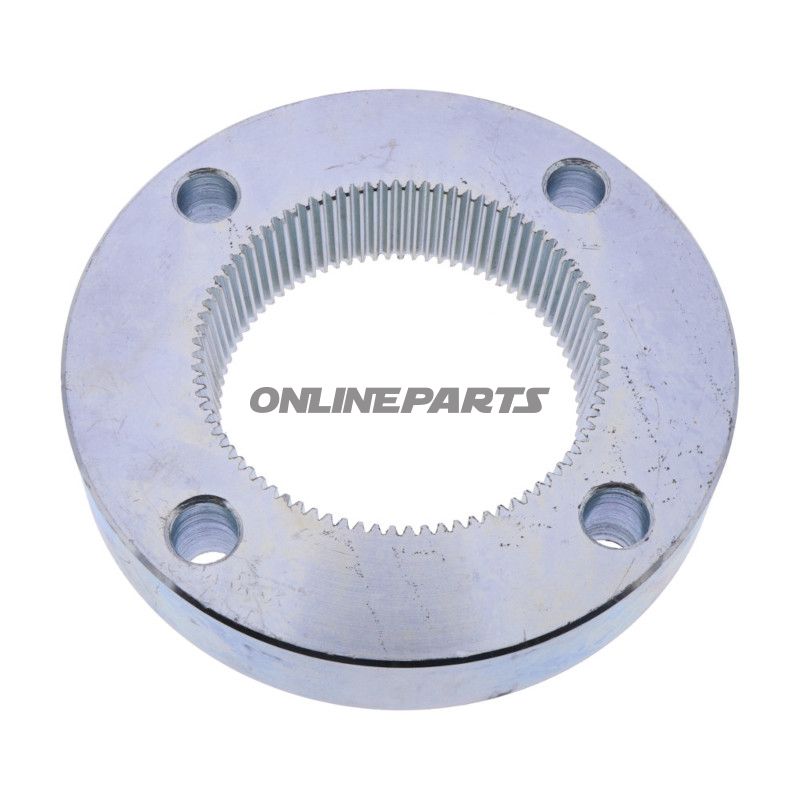

Produkt: Toothed lock washer (inner locking) von JMP, MPN 652.60.17. Diese Komponente ist intern bekannt als JMP Originalteil J09036024309.
Funktion
Die gezahnte Sperrkombination mit Innenzähnen wird in der Verriegelungsanordnung am Armstütze verwendet, wo sie für eine positive mechanische Befestigung zwischen Achse/Schraube und dem Sperrelement des Armstütze sorgt. Die Scheibe verhindert relative Bewegung, indem sie von innen an ein Passungsprofil greift und Drehmoment sowie axiale Belastung überträgt, ohne Kleber oder Schweißen zu verwenden. Sie ist dafür ausgelegt, als inneres Sperrelement in einem Achsen- oder Hüllbereich zu sitzen, wo äußerer Raum oder Zugänglichkeit begrenzt ist.
Material und Eigenschaften
- Materialauswahl: Hergestellt aus einer harten Metalllegierung/Stahl geeignet für mechanische Sperrfunktionen. Das Material wird gewählt für hohe Verschleißfestigkeit und gute Beständigkeit gegenüber durch die Zähne verursachten Belastungen.
- Oberfläche: Typischerweise oberflächenbehandelt, um Korrosion zu reduzieren und Verschleiß zu verringern; Behandlung hängt von der Produktionscharge ab (kann galvanisch aufgebracht oder wärmebehandelt sein, um Härte zu erreichen).
- Zweck: Innere Zähne ermöglichen eine gute Halt bei inneren zylindrischen Profilen oder Achskonstruktionen, ohne äußere Abmessungen zu erhöhen.
Design und Kompatibilität
Als inner gezahnte Scheibe konzipiert, eignet sie sich zur Montage in der Sperreinrichtung des Armstützes (innerer Arm). Die Kompatibilität wird durch innere Durchmesser, Zahnprofil und Achsgeometrie bestimmt; messen Sie Maße und Zahnprofil gegen vorhandene Komponenten vor der Montage. Das Produkt wird vom Hersteller JMP als Teil ihrer 6000-Serie bezeichnet (in einigen Dokumenten als 'Fuchs 6000' oder 'JMP 6000' angegeben).
Praktische Vorteile für den Mechaniker
- Robuste mechanische Befestigung ohne zusätzliche Befestigungselemente.
- Platzsparende Lösung bei innerer Verriegelung in engen Montagesituationen.
- Standardisierte MPN (652.60.17) erleichtert identifizierbare Ersatzteilbestellung und Vergleich.
Installationshinweise
- Sorgen Sie dafür, dass die Passungsfläche sauber und frei von Verformungen vor der Montage ist.
- Prüfen Sie, dass innerer Durchmesser und Zahnprofil mit der Achse oder dem inneren Gehäuse übereinstimmen; falsches Passbild kann zu vorzeitigem Verschleiß oder Versagen führen.
- Bei Nachspannung oder zusätzlicher Verriegelung folgen Sie den Anweisungen des Herstellers bezüglich Moment und Montageverfahren.
Identifikation
Dies ist ein Originalteil von JMP (Marke: JMP) mit der Herstellerartikelnummer MPN 652.60.17. GTIN ist im gelieferten Datensatz nicht angegeben. Die Herstellerreferenz J09036024309 kann in einigen Ersatzteilkatalogen und technischen Zeichnungen vorkommen.
Hinweis
Die Beschreibung basiert auf den angegebenen Produktdaten: "Zahnräder JMP 6000 innere Verriegelung" / "Zahnscheibe JMP mit inneren Zähnen" und zugehörigen Referenzinformationen. Maße und Zahngeometrie sind im Datensatz nicht spezifiziert – vergleichen Sie Maße immer mit dem konkreten Objekt oder verfügbaren technischen Zeichnungen vor Bestellung oder Montage.
