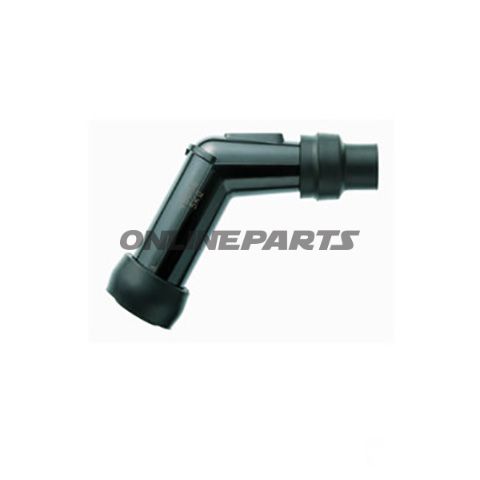

Zündkerzenkappe VB01E (schwarz) für Standard-Zündkerze - NGK
Produkt: Zündkerzenkappe VB01E von NGK (MPN 708.02.08, GTIN 087295184059). Diese Zündkerzenkappe ist so konzipiert, dass sie direkt auf die Zündkerze sitzt und eine elektrische Verbindung zwischen Zündkerze und Zündkabel/Leitung mit integrierter Störunterdrückung sicherstellt.
Funktion und Anwendung
- Die Zündkerzenkappe leitet die Zündspannung vom Kabel oder der Leitung zur Zündkerze, während sie elektromagnetische Störungen unterdrückt. Der eingebaute Widerstand sorgt für eine Dämpfung von Störgeräuschen in einem breiten Frequenzbereich, ohne das Motorverhalten wesentlich zu beeinflussen.
- Die Kappe ist als Cap-Typ mit 120°-Winkel ausgeführt, was sie für Anwendungen geeignet macht, bei denen die Kabelrichtung oder Gegebenheiten im Bauraum eine verschwenkte Verbindung erfordern.
- Die Terminalverbindung ist mit SAE-Mutter ausgeführt, was zu Standard-Zündkabeln/Leitungen mit entsprechender Verbindung passt.
Materialien und elektrische Eigenschaften
- Widerstandselement: Keramikmaterial von hoher Qualität, das eine stabile und konstante Widerstandsbelastung ermöglicht. Der Widerstandswert liegt bei ca. 1 kΩ, typisch für störungsunterdrückende Zündkerzenkappen.
- Gehäusematerial: Phenolharz (Phenolic Resin). Dieses Material wurde wegen seiner elektrischen Isolationsfähigkeit, Wärmebeständigkeit und mechanischen Festigkeit bei Betriebstemperaturen nahe der Batterie des Motors gewählt.
- Farbe: Schwarz. Oberfläche und Material sind für normale Motorrad- und Autobetriebsmilieu mit mäßiger Hitze- und Vibrationsbelastung ausgelegt.
Technische Daten (Auswahl)
- Typ: Cap (Kappe)
- Gewindediameter der Zündkerze: 14 mm (passt zu Standard-14-mm-Zündkerzen)
- Terminalverbindung: SAE-Mutter
- Winkel: 120°
- Widerstand: ca. 1 kΩ (unterdrückt Störungen)
- Unterdrückend: Ja (störungsdämpfend)
- Material: Phenolharz
- Farbe: Schwarz
- Kabel: Ohne Kabel geliefert
- Integrierte Zündspule: Nein
- Notizen: Längere Ausführung (long)
Kompatibilität und Anwendungsbereiche
- Geeignet für Motorräder und kleinere Motoren, bei denen das Zündkerzengewinde 14 mm beträgt und eine SAE-Terminalverbindung verwendet wird.
- Kann zusammen mit NGK-Zündkerzen und anderen Zündkerzen verwendet werden, die dieselben Gewinde- und Kontaktstandards haben.
- Geeignet für Systeme, in denen Verringerung von Störfeldern erforderlich ist, um Radio- oder elektromagnetische Störungen im Fahrzeugkreis zu vermeiden.
Hersteller und Identifikation
Dies ist eine NGK-Komponente, bekannt dafür keramische Widerstandselemente in ihren Zündkerzenstegen zu verwenden, um geringe Widerstandsabweichungen bei Überlastung zu gewährleisten. Die Produkt-MPN (708.02.08) und GTIN (087295184059) können zur eindeutigen Identifikation bei Ersatzteilbestellungen oder in Ersatzteilkatalogen herangezogen werden.
Praktische Hinweise für den Monteur
- Für eine korrekte Passform auf 14-mm-Zündkerzen sorgen und die SAE-Mutter gemäß den Montagehinweisen des Herstellers fest anziehen, um eine gute elektrische Verbindung zu gewährleisten.
- Da die Zündkerzenkappe ohne Kabel geliefert wird, muss ein passendes Zündkabel mit SAE-Anschluss verwendet werden. Beim Austausch: Kabelisolierung und Massekontakt auf optimale Leistung prüfen.
- Phenolharz hält Hitze aus, aber bei wiederholter extrem hoher Hitzeexposition sollte der Zustand der Komponente auf Risse oder Verschlechterung geprüft werden.
Brand: NGK — MPN: 708.02.08 — GTIN: 087295184059
