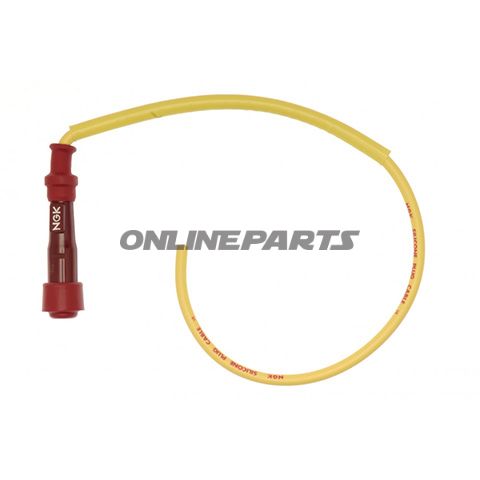

Zündkerzenkappe SY11 (gerade) mit Kabel — NGK Racing, rot
Produktüberblick: Diese Zündkerzenkappe von NGK (Modell MPN: 708.02.07, GTIN: 087295085394) ist eine gerade (0°) Zündkerzenverbindung mit integriertem Kabel und eingebauter Geräuschdämpfungs-Widerstand. Sie wird in Rot geliefert und besteht aus Phenolharz mit einer keramischen Widerstandskern, der eine stabile elektrische Widerstandsentlastung auch unter Last sicherstellt.
Funktion und Anwendung: Die Kappe ist so ausgelegt, die Zündspannung vom Zündkabel zur Zündkerzenklemme zu übertragen und gleichzeitig elektromagnetische Störungen (EMI) zu dämpfen. Der eingebaute Widerstand von 5 kΩ arbeitet zusammen mit NGK-Zündkerzen, um störende Frequenzen im gesamten Spektrum zu reduzieren, ohne den Motorkopf zu beeinträchtigen. Die Kappe ist eine gerade Ausführung, wodurch sie sich eignet, wenn rund um die Zündkerze Platz für eine geraden Kabelauslauf vorhanden ist.
- Typ: Zündkerzenkappe mit fest installiertem Kabel (Cap with cable).
- Winkel: 0° (gerade).
- Widerstand: 5 kΩ, geräuschunterdrückend.
- Suppression: Ja — ausgelegt zur Minimierung von EMI/ RFI.
Materialien und Konstruktion: Die Kappe besteht aus Phenolharz, einem isolierenden Polymer mit guten Temperatureigenschaften und elektrischen Eigenschaften, wie sie in Zündkerzenteilen üblich sind. Das Widerstandselement basiert auf keramischem Material, das eine stabile und reproduzierbare Widerstandswerte mit geringen Abweichungen bei Überlastung ermöglicht. Die Anschlussverbindung ist M4-Gewinde, gewählt für mechanische Befestigung und zuverlässigen elektrischen Kontakt.
Technische Spezifikationen:
- Gewinde der Steckerverbindung: 10 / 12 / 14 mm (passt zu mehreren Zündkerzenarten).
- Anschluss am Terminal: M4-Anschluss.
- Kabel: 500 mm fest installiertes Kabel.
- Farbe: Rot (NGK Racing-Design).
- Integrierte Zündspule: Nein.
Kompatibilität und praktische Überlegungen: Die Kombination aus 5 kΩ-Widerstand und keramischen Widerstandskernen macht diese Kappe geeignet für Systeme mit EMI-Unterdrückung, und bei denen der Wert von 5 kΩ zum übrigen Zündsystem (Zündkerze und Zündspule) passt. Die angegebenen Gewindegrößen der Steckerschnittstelle (10/12/14 mm) decken gängige Zündkerzenabmessungen ab — wählen Sie den Durchmesser entsprechend der Spezifikation der Zündkerze. Das M4-Terminal erfordert eine entsprechende Befestungsmethode an der oberen Kontaktstelle der Zündkerze.
Sicherheit und Handhabung: Bei der Montage Kontakte sauber halten, und Spannungs- bzw. Zündkreis ausschalten. Phenolharz hält in der Regel die in der Zündkerzenumgebung vorkommenden Temperaturen aus, aber wiederholte Exposition gegenüber extremen Bedingungen kann das Material mit der Zeit beeinträchtigen; überprüfen Sie daher die Isolation und Kabelanschlüsse bei Wartungsintervallen regelmäßig.
Identifikation: Das Produkt ist mit der NGK-Marke und MPN 708.02.07 gekennzeichnet; GTIN 087295085394 kann für eindeutige Warenidentifikation und Lagerverwaltung verwendet werden.
Fazit: NGK SY11 Zündkerzenkappe in Rot ist eine geräuschunterdrückende, gerade Kappe mit robustem Isolationsmaterial und keramischem Widerstandselement, entworfen für zuverlässige Zündungsverbindungen in Motorenanwendungen, bei denen ein 5 kΩ-Widerstand erforderlich ist.
