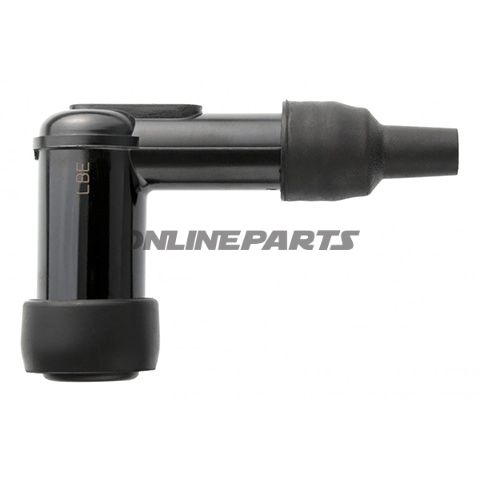

Zündkerzenkappe LB-E 90° sort für Zündkerzenstecker (NGK)
Produktübersicht: Diese Zündkerzenkappe von NGK (MPN: 708.02.02, GTIN: 087295183021) ist eine 90°-Winkelzündkerzenkappe, die für die Verwendung mit Standard-Zündkerzen ausgelegt ist. Sie besteht aus schwarzem Phenolharz (phenolic resin) und verfügt über eine SAE-Mutter zur Verbindung am Schraub-/Anschlussende des Zündkerzenkabels. Das Produkt wird ohne Kabel geliefert und enthält keinen integrierten Zündspulen.
Funktion:
- Die primäre Funktion der Zündkerzenkappe besteht darin, eine sichere, elektrische Verbindung zwischen der Zündkerzenelektrode und dem Terminal des Zündkerzenkabels herzustellen und gleichzeitig Schutz vor Feuchtigkeit, Schmutz und unbeabsichtigtem Abziehen zu bieten.
- Der 90°-Winkel erleichtert das Führen des Kabels weg von der Zündkerze in engen Räumen und reduziert mechanische Belastung des Kabels und der Zündkerzenisolierung.
- Die Kappe ist für Mechaniker konzipiert und kompatibel mit Systemen, in denen eine separate Kabelverbindung mit SAE-Mutter verwendet wird.
Materialauswahl und Eigenschaften:
- Abdeckung: Hergestellt aus Phenolharz (phenolic resin). Dieses Material wird häufig für Zündkerzenkappen verwendet, aufgrund seiner elektrischen Isolationseigenschaften, Hitzeverträglichkeit und mechanischen Stabilität.
- Widerstandselement: NGK beschreibt seine Zündkerzenstecker als mit einem Keramikwiderstandselement ausgestattet. Für diese LB-E-Kappe ist angegeben, dass die Kappe nicht mit hohen Kiloom-Widerständen ausgestattet ist und dass sie in den technischen Daten nicht als unterdrückend (suppressed) gekennzeichnet ist. Das bedeutet, dass die Kappe darauf ausgelegt ist, in Kombination mit NGK-Zündkerzen und -Steckern zu arbeiten, um elektromagnetische Störungen zu minimieren, abhängig vom gesamten Zündkreis und etwaigen Widerstandsbausteinen im Kabel oder in der Zündkerze.
- Farbe: Schwarz — Standardfarbe, die Platzierung und Kabelverlegung im Motorraum diskret macht.
Technische Daten (zusammengefasst):
- Typ: Zündkerzenkappe
- Gewinde-Durchmesser zur Zündkerze: 14 mm
- Terminalanschluss: SAE-Mutter
- Winkel: 90°
- Widerstand: Nicht angegeben als Kiloloom-Widerstand in den gelieferten Daten
- Unterdrückung (suppressed): Nein (nicht als Störungsunterdrückung in der Tabelle gekennzeichnet)
- Material: Phenolharz
- Farbe: Schwarz
- Kabellänge: Ohne Kabel geliefert
- Integrierte Zündspule: Nein
Kompatibilität und Anwendung:
- Geeignet für den Einsatz, wenn eine 14 mm Gewindeverbindung und SAE- Terminal verwendet werden.
- Passt in Systeme, in denen eine 90°-Lösung für Kabelführung oder Platzbeschränkungen erforderlich ist.
- Wenn die Zielgruppe Techniker sind: Prüfen Sie immer, ob die Spezifikationen von Zündkerze und Kabel (Isolationsklasse, Widerstands-Wert und Maße) mit der gewählten Kappe übereinstimmen, um eine korrekte elektrische Funktion und Dämpfung von Interferenzen sicherzustellen.
Brand und Identifikation: Das Produkt wird von NGK hergestellt und mit der Herstellernummer (MPN) 708.02.02 und GTIN 087295183021 identifiziert. Diese Informationen können bei Ersatzteilrecherchen und der Prüfung der Originalität in Ersatzteil-Datenbanken verwendet werden.
Hinweise zur Installation: Achten Sie auf eine korrekte Sitzung der Zündkerzenisolator und ziehen Sie die SAE-Mutter mit dem passenden Drehmoment fest, um guten elektrischen Kontakt zu gewährleisten, ohne das Gewinde zu beschädigen. Nach der Montage sollten Sie Abstände, Kabelablage und eventuelle Kontakt mit Wärmeflächen überprüfen.
