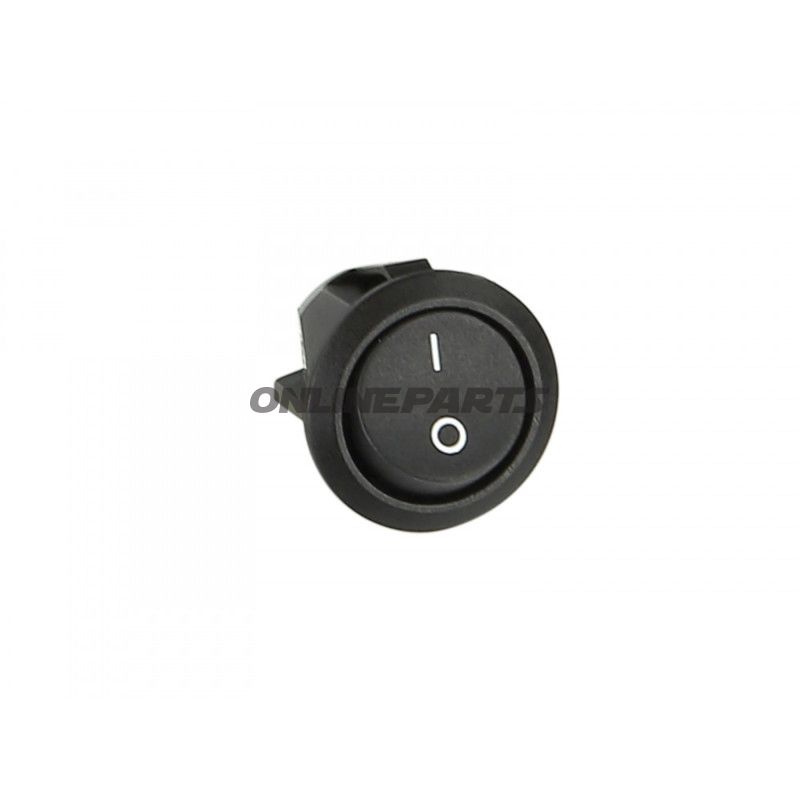

Wippschalter Ein/Aus schwarz rund

Wippenschalter On/Off, rund schwarz – Ein/Aus für ein Panel oder Armaturenbrett

Dieser schwarze Wippenschalter (ON/OFF) von ACV, Modellnummer 194.09.70 (GTIN 4026724336498), ist ein einfacher und robuster einpoliger Schalter, der zum manuellen Trennen der Stromversorgung in Niederspannungsinstallationen bei Motorrädern, Rollern und kleineren Fahrzeugen vorgesehen ist. Er ist als OFF‑ON SPST (Einpol, Einfachbit) mit deutlich markiertem Kippprotokol (I / O) ausgeführt.

Funktion und Anwendung

• Primäre Funktion: mechanisches Ein-/Ausschalten (ON/OFF) für elektrische Kreise, z. B. Licht, Zusatzstrom oder als Hauptschalter für einzelne Komponenten.
• Typ: OFF‑ON SPST 1P — schließt nur eine Leitung bei Betätigung, geeignet für einfache Einzelkreisaufgaben.
• Montage: runde Montage in 20 mm Loch, Standardabmessung für Armaturenbretter und Haltermodule.
• Elektrische Anschluss: Flachstecker 4,8 mm für schnelle Verbindung mit normalen Kabelschuhen/Steckern.

Materialien und Bauweise

• Gehäuse: Nylon PA66 — sorgt für gute dimensionsstabile Eigenschaften, Wärmebeständigkeit und vibrationsresistenz.
• Rocker (Knopf): Nylon PA66 kombiniert mit Polycarbonat für verbesserte Verschleißfestigkeit und Formstabilität bei häufiger Nutzung.
• Kontaktteile und Terminals: Kupfer mit Vergoldung — Silberbeschichtung reduziert Übergangswiderstand und verbessert Korrosionsbeständigkeit an Kontakten.
• Federungssystem: integrierte Rückfeder, die eine klare taktile Reaktion sicherstellt und schnell in die Ausgangsposition zurückkehrt.

Technische Daten und Leistung

• Kontaktkapazität: 10 A bei 250 VAC und 15 A bei 125 VAC — gibt Grenzen für Wechselstrombelastung bei typischen Anwendungen an.
• Elektrische Lebensdauer: bis zu 10.000 Zyklen bei maximaler Belastung.
• Mechanische Lebensdauer: ca. 30.000 Zyklen (ohne Belastung der Kontaktflächen).
• Kontaktwiderstand: typischerweise ca. 20 mΩ (Milliohm) bei neuen Kontakten.
• Isolationswiderstand: mind. 1000 MΩ (Megohm) zwischen den Polen unter Prüfbedingungen.
• Dielektrische Festigkeit: 1500 VAC in 1 Minute — zeigt Isolationsfestigkeit gegen Durchschlagsimpulse bei Hochspannungstests.

Kompatibilität und Installation

• Passt in Standard-20-mm-Panelloch und kann in Armaturenbrettern, Elektronik-Schränken oder als Teil nachgerüsteter Benutzerbedienungen verwendet werden.
• Anschluss mit 4,8 mm Flachstecker; beachten Sie korrekte Crimpung und ggf. den Einsatz isolierter Kabelschuhe bei Außen- oder vibrierenden Installationen.
• Da der Schalter einpolig ist, muss eine korrekte Stromkreisplanung erfolgen, wenn mehrere Stromkreise oder Rückführungen erforderlich sind.

Sicherheit und Wartung

• Beachten Sie die vom Hersteller angegebenen maximalen Strom- und Spannungswerte, um eine Beeinträchtigung der Kontakte und übermäßige Wärmeentwicklung zu vermeiden.
• Bei Installation an Motorrädern, die Witterung und Salz ausgesetzt sind, sollten Verbindungen regelmäßig auf Korrosion geprüft werden; versilberte Kontakte erhöhen die Widerstandsfähigkeit, erfordern jedoch nach wie vor sorgfältige Handhabung.
• Schalter austauschen, wenn der Kontaktwiderstand erheblich zunimmt oder wenn das mechanische Spiel nach längerer Nutzung zunimmt.

Das Produkt wird von ACV geliefert und ist mit MPN 194.09.70 sowie GTIN 4026724336498 identifiziert, was beim Einkauf oder bei der Teilebestellung verwendet werden kann. Die deutsche Bezeichnung für dieselbe Komponente lautet "Wippschalter Ein/Aus schwarz rund".
