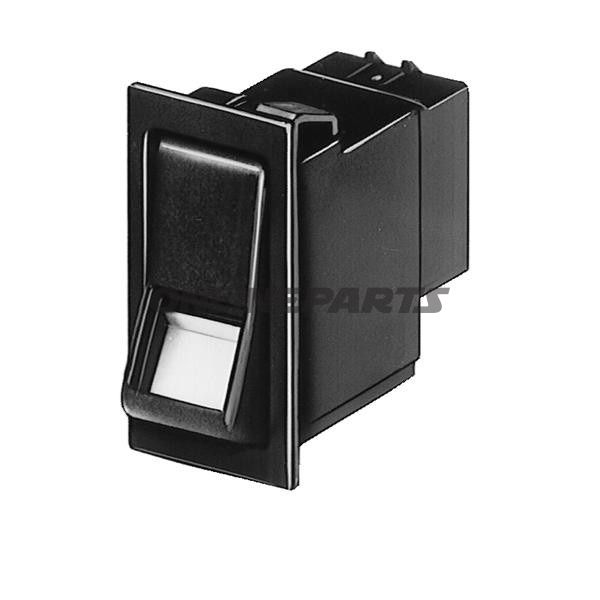

Wippschalter Ein/Aus

Kippschalter Ein/Aus zur Einbau in Fahrzeuginnenraum

Produktübersicht: Dieser einpolige Kippschalter von Hella (MPN: 145.04.28, GTIN: 4082300189988) ist ein universeller Einbauschalter zur Verwendung in Fahrerhäusern und Kabinen von Pkw- und Nutzfahrzeugen. Er bietet einfache Ein/Aus-Funktion mit zwei Positionen und zwei elektrischen Anschlüssen.

• Funktion: Einpolig, einfacher Wurf (ON/OFF) mit zwei Stellungen: 0 = aus, 1 = ein. Die Mechanik des Schalters ist verriegelnd (Raster) und gibt beim Umschalten ein deutliches taktiles Feedback.
• Montage und Anschluss: Für Einbau in Schalt- oder Bedienfeld vorgesehen mit 6,3 mm Flachstecker/Flachkontakt-Anschluss. Anzahl elektrischer Anschlüsse: 2.
• Elektrische Eigenschaften: Angegebene Belastbarkeit bei 12 V / 24 V: 16 A / 8 A. Dadurch eignet sich der Schalter zur Steuerung von kleinen bis mittleren Lasten im Fahrzeuginnenraum.

Material und Aufbau: Das Gehäuse besteht aus schwarzem, strukturiertem Kunststoff, ausgewählt wegen guter Beständigkeit in Kabinenumgebungen (gegen Abrieb und Handhabung bei normaler Nutzung). Der modulare Aufbau bedeutet, dass die inneren Komponenten des Schalters für gleichbleibende Funktion und Austauschbarkeit bei Wartung ausgelegt sind. Es ist keine Funktions- oder Positionsbeleuchtung eingebaut, und der Schalter wird ohne Komfortfunktionen geliefert.

Praktische Hinweise zu Montage und Anwendung:

• Der Schalter ist für die Panelmontage in Instrumenten- oder Bedienfeldern dimensioniert. Sorgen Sie für korrekte Aussparung und Befestigung im Panel, um eine stabile Funktion zu gewährleisten.
• Verwenden Sie geeignete 6,3 mm Flachstecker beim Anschluss; achten Sie auf korrekte Kabelquerschnitte und Sicherungen entsprechend der über den Schalter zu führenden Last.
• Überprüfen Sie den Laststrom bei der jeweiligen Betriebsspannung (12 V oder 24 V), um Überlast zu vermeiden. Bei höheren Einschaltströmen (z. B. bei motorbetriebenen Verbrauchern) sollte ein zusätzliches Relais oder Schaltgerät eingesetzt werden.

Kompatibilität und Anwendungsbereiche: Entwickelt für den Einbau in Pkw- und Lkw-Innenräumen, geeignet zur Steuerung von Beleuchtung, kleinen Pumpen, Lüftern oder ähnlichen Verbrauchern innerhalb der angegebenen Stromgrenzen. Aufgrund seiner einfachen Funktionalität und Standardanschlüsse wird er häufig sowohl in der Erstausrüstung als auch bei Reparatur/Austausch in Werkstätten verwendet.

Identifikation: Das Produkt ist ein Hella-Kippschalter (Marke: Hella) mit Herstellernummer (MPN) 145.04.28 und GTIN 4082300189988, die bei Bestellung oder Suche nach kompatiblen Ersatzteillisten verwendet werden können.

Technische Zusammenfassung:

• Typ: Kippschalter, Ein/Aus (einfacher Schaltvorgang, ein Stromkreis)
• Montage: Panel, Flachstecker 6,3 mm
• Anzahl Anschlüsse: 2
• Schaltstellungen: 2 (0 = aus, 1 = ein)
• Belastbarkeit: 16 A bei 12 V / 8 A bei 24 V
• Gehäusematerial: schwarzer strukturierter Kunststoff
• Beleuchtung: Keine Positions- oder Funktionsbeleuchtung

Beziehen Sie Hella-Informationen über MPN 145.04.28 oder GTIN 4082300189988 für weitere technische Datenblätter, Maßzeichnungen oder Dokumentation bei Bedarf.
