Kippschalter Ein/Aus für Instrumenten- und Funktionsbeleuchtung

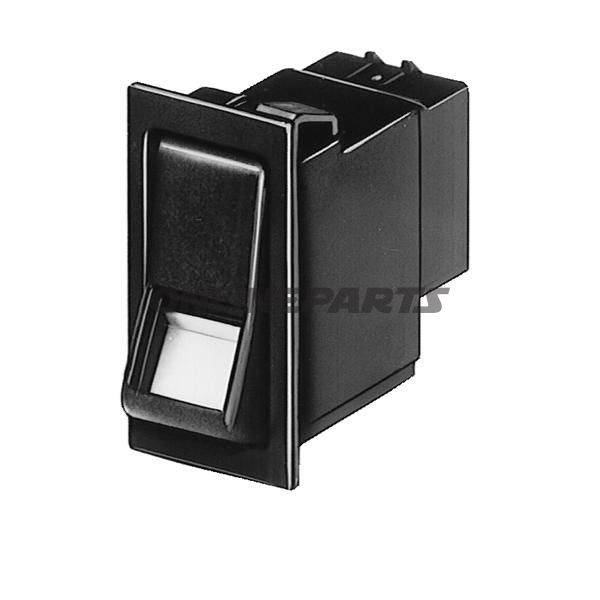

Produktübersicht: Dieser Kippschalter von Hella (MPN: 145.10.38, GTIN: 4082300190007) ist ein einpoliger Ein/Aus-Schalter, der für den Einbau in Fahrzeuginnenräume zur Ortungs- und Funktionsbeleuchtung ohne Glühlampen ausgelegt ist. Er verfügt über modulare Bauweise, ein schwarzes strukturiertes Kunststoffgehäuse und eine Rastbetätigung für zuverlässige Bedienung.
Funktion und Anwendung:
- Einfacher Stromkreis: Eine Funktion/Ausgang pro Schalter (einfach ausgeführter Ein/Aus-Betrieb).
- Schaltfunktion: 2 Positionen (0 = aus, 1 = ein) — mechanischer Kippmechanismus mit Verriegelung in der gewählten Position.
- Komfortfunktion: Ausgelegt für problemlose manuelle Bedienung im Fahrzeuginnenraum, geeignet für Ortungs- und Funktionsbeleuchtung ohne Verwendung von Glühlampen.
- Montage: Zur Einbauverwendung bestimmt (universeller Einbauschalter) für Instrumenten- und Armaturenbretter in Fahrzeugen.
Elektrische und mechanische Daten:
- Anschlusstechnik: Flachsteckverbinder 6,3 mm (zwei parallele Paare ermöglichen einfachen Anschluss mit Standardkabelschuhen).
- Anzahl der Anschlüsse: 4 (ermöglicht Durchführung oder Verbindung mehrerer Stromkreise je nach Installation).
- Belastbarkeit: Bei 12 V = 16 A, bei 24 V = 8 A — geeignet für typische Niederspannungsbeleuchtungskreise in PKW und Nutzfahrzeugen.
- Schaltertyp: Rastender Kippschalter für positives Feedback und Halten in der gewählten Position.
Materialwahl und Konstruktion:
- Gehäuse: Schwarzer Struktur-Kunststoff, gewählt wegen geringem Gewicht, guter Isolierung und Widerstandsfähigkeit gegen übliche Beanspruchung im Innenraum.
- Modulare Bauweise: Erleichtert Komponentenwechsel und Einbau in Paneele für Fachpersonal.
- Kontaktteile: Dimensioniert zur Handhabung der angegebenen Ströme bei 12/24 V; Ausführung für wiederholten mechanischen Gebrauch ohne übertriebene Lebensdauerangaben.
Kompatibilität und Anwendungsbereiche:
- Hauptsächlich für den Innenbereich in PKW und Nutzfahrzeugen (NKW/Pkw) zur Steuerung von Beleuchtung oder anderen niederstromigen Funktionen vorgesehen.
- Geeignet für Mechaniker und Installateure, die Standard-6,3-mm-Flachstecker verwenden und eine robuste, einfache Ein/Aus-Lösung wünschen.
- Kann in Systeme integriert werden, in denen eine einfache mechanische rastende Ein/Aus-Funktion ausreichend ist; nicht als direkter Ersatz für Komponenten mit speziellen elektronischen Anforderungen ohne weitere Prüfung vorgesehen.
Marke und Identifikation: Das Produkt wird von Hella geliefert und ist identifizierbar mit MPN 145.10.38 und GTIN 4082300190007. Diese Angaben können bei der Ersatzteilbestellung oder in den elektrischen Unterlagen des Fahrzeugs verwendet werden.
Montage- und Sicherheitshinweise:
- Sichern Sie die korrekte Polarität und verwenden Sie geeignete Flachstecker (6,3 mm) mit passenden Schrumpfschläuchen oder Crimpverbindungen, um lose Kontakte in vibrationsbelasteten Umgebungen zu vermeiden.
- Beachten Sie die Sicherungs- und Kabelbemessungsanforderungen des Fahrzeugs in Bezug auf den Strom (12 V = 16 A / 24 V = 8 A), um einen betrieb ohne Überlastung zu gewährleisten.
- Für den Innenbereich; nicht ungeeignet im ungeschützten Außenbereich ohne entsprechenden Schutz gegen Feuchtigkeit und Witterungseinflüsse platzieren.
Hinweis: Die Angaben basieren auf den Herstellerangaben für den Hella-Kippschalter (MPN 145.10.38). GTIN 4082300190007 ist zur Identifikation angegeben. Bei Unsicherheiten bezüglich der Kompatibilität mit bestimmten Fahrzeugen wird vor der Installation die Überprüfung des Einbauraums und der elektrischen Anforderungen empfohlen.
