Wippschalter Ein/Aus

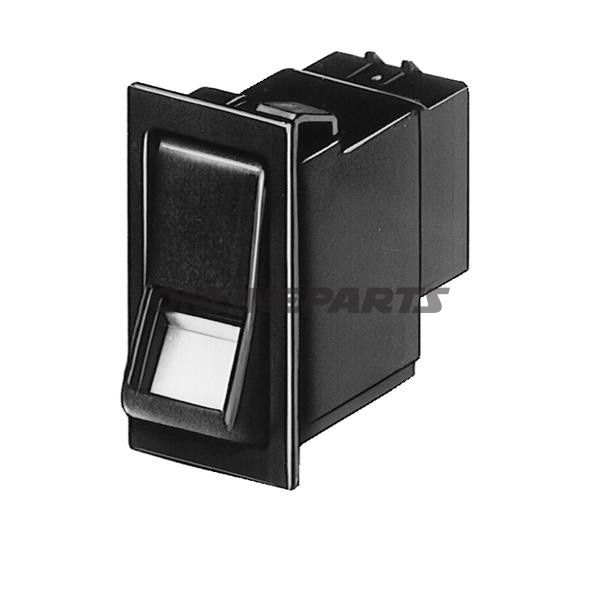

Kippschalter Ein/Aus zur Innenmontage (Hella)

Produktübersicht: Dieser Ein-Stufen-Kippschalter von Hella (MPN: 145.04.36, GTIN: 4082300189995) ist ein universaler Einbauschalter für den Innenbereich von Fahrzeugen. Er ist ausgeführt als ein schließender Ein/Aus-Schalter mit zwei Positionen (0 = aus, 1 = ein) und Flachsteckanschluss.

Funktion und Anwendung:

• Funktion: Einstufige Kippschaltung, die beim Betätigen schließt (Ein/Aus).
• Anwendungsbereich: Für den Innenbereich von PKW und Nutzfahrzeugen vorgesehen, primär für Positionsbeleuchtung ohne Glühlampen oder andere einfache elektrische Schaltungen.
• Bediencharakteristik: Rastende (sperrende) Mechanik, die ein klares Positionsgefühl vermittelt.

Technische Ausführung und elektrische Daten:

• Anschlusstyp: Flachstecker (6,3 mm) – zwei Kontakte in Richtung Flachstecker, insgesamt vier Anschlüsse im Schaltergehäuse.
• Anzahl der Verbindungen: 4.
• Schaltstellungen: 2 (0 = off, 1 = on).
• Tragfähigkeit: 16 A bei 12 V, 8 A bei 24 V. Diese Werte geben die maximale Dauerbelastung unter normalen Bedingungen an; für Transienten und induktive Lasten sollte der Stromkreis zusätzlich bewertet werden.

Materialien und mechanische Eigenschaften:

• Gehäusematerial: Schwarz, körniger (strukturiierter) Kunststoff, ausgelegt für den Innenbereich. Der Kunststofftyp ist für normales Fahrzeuginnenraumklima optimiert und bietet grundlegende chemische sowie verschleißbedingte Beständigkeit bei normaler Nutzung.
• Modulare Bauweise: Der Aufbau des Schalters ist modular, was die Demontage und den Austausch des Einsatzes für Service und Reparatur erleichtert.
• Schaltleistungsfähigkeit: Ausgelegt für häufige manuelle Betätigung mit hoher mechanischer Schaltfestigkeit ohne nennenswerten Leistungseinbruch bei korrekter elektrischer Belastung.

Kompatibilität und Installation:

• Montage: Einbau als universeller Innenraum-Schalter. Erfordert ein Einbauloch für den Einsatz und Zugang zu den Flachsteckeranschlüssen (6,3 mm).
• Elektrische Integration: Geeignet für einfache DC-Schaltungen in 12 V- und 24 V-Systemen innerhalb der angegebenen Stromgrenzen. Beim Anschluss von LED- oder elektronischen Lasten werden korrekte Polarität und gegebenenfalls Sicherung/Strombegrenzung je nach Lasttyp empfohlen.
• Hinweise bei der Montage: Sichern Sie eine korrekte mechanische Fixierung im Bedienteil und verwenden Sie geeignete crimpe Flachstecker, um gute elektrische Verbindungen und Vibrationsfestigkeit zu gewährleisten.

Identifikation: Das Produkt ist vom Hersteller Hella gekennzeichnet und kann zur Verifikation der Originalität und zur Ersatzteilidentifikation über MPN 145.04.36 und GTIN 4082300189995 nachverfolgt werden.

Für wen es gedacht ist: Technische Anwender, Mechaniker und Fahrzeugbesitzer, die einen robusten, einfachen Ein/Aus-Schalter für Innenanwendungen in Fahrzeugen benötigen, sofern die Anforderungen den angegebenen elektrischen und mechanischen Grenzwerten entsprechen.
