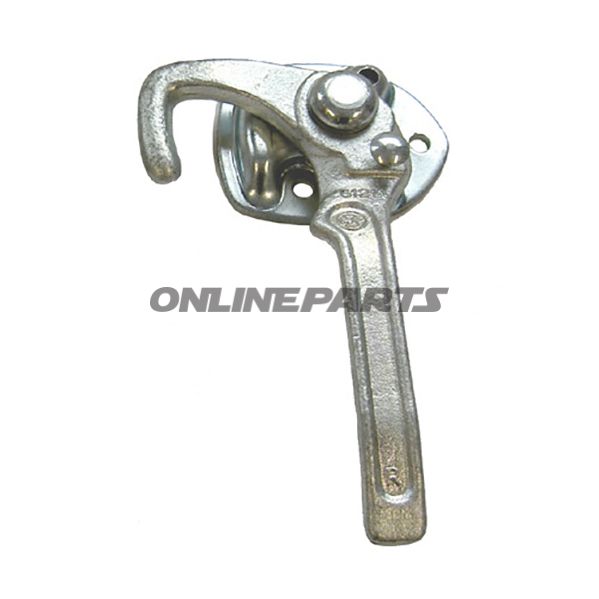

Winkelspanner, galvanisiert (rechts, Druckknopf-Sicherung) — 170 mm
Diese Winkelspannvorrichtung (Winkelgriff-Sperrung Hestal 6121 N) ist eine mechanische Sperr- und Halte-Lösung vorgesehen für die Montage auf der rechten Seite, bei der ein robustes Sperrpunkt mit einfacher Bedienung und sicherem Verschluss über Druckknopf erforderlich ist. Die Produkt-MPN 338.73.39 und GTIN 42 978 sind bei Identifikation und Ersatzteilbestellung hilfreich.
- Funktion: Die Spannvorrichtung funktioniert als Winkelgriff mit Snap-/Druckknopf-Sicherung. Wenn der Griff in die Verschlusstellung gedrückt wird, sichert der Druckknopf den Griff mechanisch, wodurch ein unbeabsichtigtes Öffnen bei Vibration oder Belastung verhindert wird.
- Anwendung: Geeignet für Schränke, Kästen, Türen oder Abdeckungen, bei denen eine rechte Montage vorgeschrieben ist. Typische Verwendung in industriellen Montagesanwendungen, Transportschränken oder Maschinenteilen, bei denen eine sichere, wiederholbare Verriegelungsfunktion gewünscht wird.
- Montage: Für Rechtsmontage vorgesehen (Anbauseite: rechts). Montagesloch und Befestigungsmethode sollten mit der bestehenden Konstruktion übereinstimmen; sorgen Sie für korrekte Lochposition und Schraubentyp je nach Material (Stahl, Aluminum oder Verbundstoff).
Material und Korrosionsschutz
Die Spannvorrichtung ist galvanisiert. Die Galvanisierung sorgt für eine Zinkschicht, die die Korrosionsbeständigkeit gegenüber rohem Stahl verbessert und das Produkt für den Innenbereich und moderate Außen- oder feuchte Umgebungen geeignet macht. Galvanisierte Oberfläche erfordert keine speziellen Nachbehandlungen, aber bei starker chemischer Belastung oder Salzwassereinfluss sind zusätzliche Überlegungen zur Materialwahl oder Korrosionsschutz sinnvoll.
Abmessungen und physische Beschreibung
- Größe: 1 (Standardgröße gemäß Hersteller)
- Länge: 170 mm (Gesamtlänge des Winkelarms)
- Design: Winkelgriff mit integrierter Druckknopf-Sicherung und Schnappbefestigung für positive Verriegelung.
Technische Hinweise für Monteure und Mechaniker
- Prüfen Sie, ob das Montageloch und die Freigabenzahnung mit dem Spannbeschlag und den Befestigungspunkten übereinstimmen, um unnötige Belastung am Spannvorrichtung oder Montagesplatte zu vermeiden.
- Bei wiederholter mechanischer Belastung sollten Sie die Funktion des Druckknopfs und den Zustand der Zinkbeschichtung regelmäßig überprüfen, um verschleißbedingte Fehler zu vermeiden.
- Wenn höhere Korrosionsschutzanforderungen bestehen (z. B. Salzwassereinwirkung), sollten alternative Materialien oder zusätzliche Oberflächenbehandlung erwogen werden.
Identifikation und Ersatzteilinformationen
Das Produkt ist unter der Hersteller-Artikelnummer (MPN) 338.73.39 gelistet. GTIN (42 978) kann bei Bestellungen oder in Lagerverwaltungssystemen verwendet werden, um die richtige Variante (rechte Seite, Länge 170 mm, Druckknopf-Sicherung) sicherzustellen. Wenn weitere technische Daten oder Maßtabellen erforderlich sind, können diese in der Regel über das Datenblatt des Lieferanten für die Hestal 6121 N-Serie bezogen werden.
