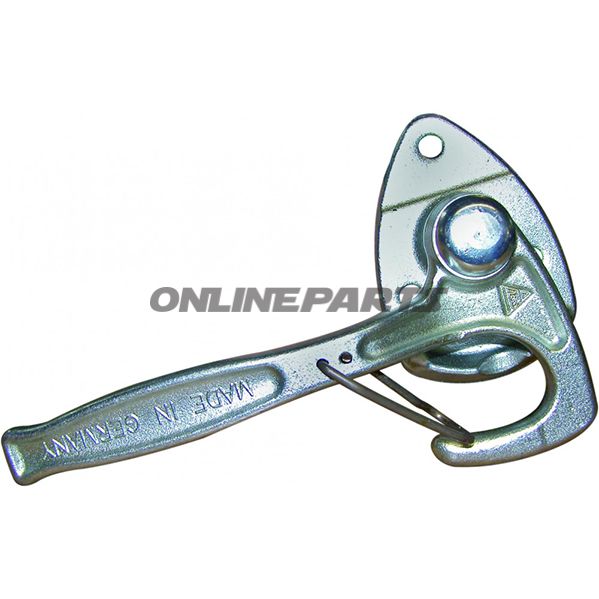

Winkelverschluss links 399/0 zur Montage mit Schraubenplatte
Dieser Winkelverschluss (Modell 399/0) von AL-KO ist eine linksseite Montage mechanische Verriegelungsvorrichtung mit Schraubenplatte und automatischer Federverriegelung ohne Augenbolzen. Das Produkt eignet sich für Anwendungen, bei denen eine robuste, einfache und wiederverwendbare Verriegelung erforderlich ist — beispielsweise auf Ladeflächen, Kisten oder Abdeckungen auf Anhängern und Anhängegeräten.
Identifikation: Hersteller AL-KO, MPN 338.41.46 und GTIN 4045541066029.
- Funktion: Der Winkelverschluss funktioniert so, dass ein Griff (Handhebel) eine federbelastete Verriegelungskammer oder einen Haken aktiviert, der das Verschließen automatisch festhält, ohne zusätzliches Auge. Die automatische Federverriegelung sorgt für sichere Festhaltung in der geschlossenen Position und vereinfacht wiederholtes Öffnen und Schließen.
- Montage und Seite: Wird mit Schraubenplatte zur Befestigung geliefert. Die Einheit ist für Linksverlegung vorgesehen (Installationsseite: links), was bedeutet, dass der Griff so gestaltet ist, dass er von der linken Seite der Verriegelung gezogen/gedreht wird.
- Abmessungen: Hebellänge/Handhebellänge: 140 mm. Größe angegeben als 0, was in dieser Serienausführung die kleinste Standardausführung kennzeichnet.
- Material und Oberfläche: Aus galvanisiertem Stahl gefertigt (frei von Verchromung, warm- oder elektrogalvanisiert je nach Produktionslinie). Die Galvanisierung bietet Schutz gegen Korrosion in üblichen Außen- und Industrieumgebungen, während mechanische Toleranzen und bewegliche Teile erhalten bleiben.
Technische Eigenschaften und praktische Aspekte:
- Automatische Federverriegelung sorgt für festen Verschluss ohne zusätzliche manuelle Fixierung.
- Schraubenplatte erleichtert die Montage und ermöglicht eine genaue Platzierung auf Flächen mit Vorbohrung oder Verstärkung.
- Galvanisierte Ausführung reduziert den Bedarf an fortlaufender Oberflächenpflege im Vergleich zu unbehandeltem Stahl, jedoch wird eine Inspektion auf Verschleiß und Korrosion bei häufiger Exposition gegenüber Meerwasser oder aggressiven Chemikalien empfohlen.
- Handheblänge von 140 mm bietet ausreichendes Moment für manuelle Bedienung ohne Werkzeugeinsatz bei normaler Last.
Anwendungsbereiche: Geeignet für industrielle und kommerzielle Nutzung auf Anhängern, Kisten, Toren und Türen, bei denen eine mechanische Verriegelungsfunktion ohne Verriegelungsauge erforderlich ist. Oft verwendet von Monteuren und Fachpersonal, die eine zuverlässige Verschlusstechnik in einer linksseitigen Konfiguration wünschen.
Montagehinweise: Prüfen Sie, ob die Montagefläche die Belastung der Schrauben tragen kann und dass sich bewegliche Teile bei Schließ- und Öffnungswinkeln frei bewegen. Eine enge Kontaktfläche zu Befestigungen sollte korrekt vorgebohrt sein und ggf. eine Dichtung zur Vermeidung von Punktkorrosion verwenden.
Produktdaten: AL-KO (Marke), MPN 338.41.46, GTIN 4045541066029.
