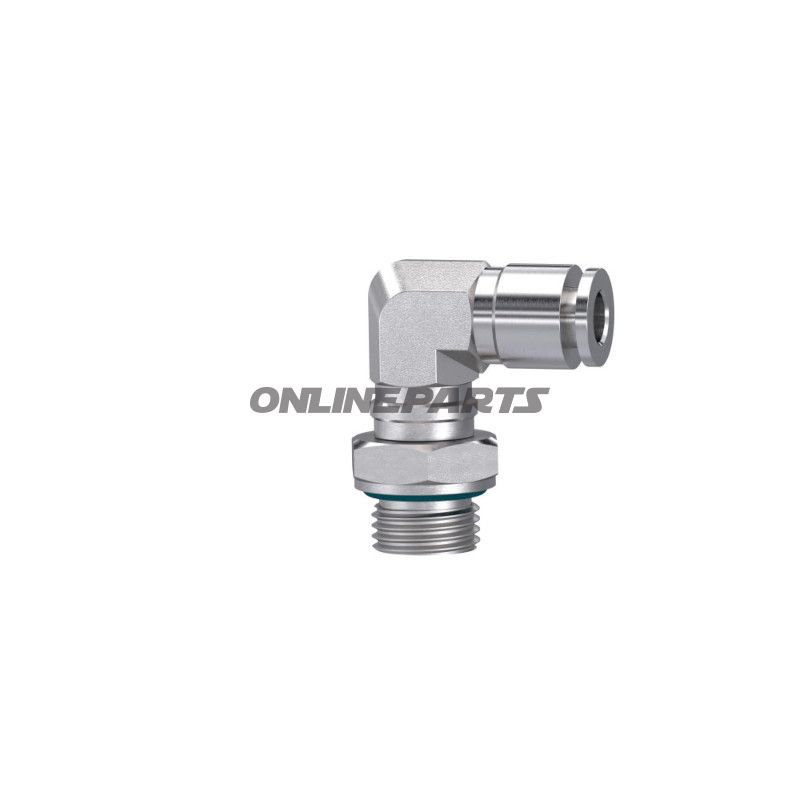

WINKELSTECKVERBINDER 8MM G 1/8 EDELSTAHL TEXA

Ellenbogenstecker 90° 8 mm mit G 1/8" Innengewinde aus Edelstahl (Texa)

Produktübersicht: Dieser geknickte Ellenbogen-Stecker von Texa ist ein 90°-Anschluss, der zum Verbinden von 8 mm Schläuchen oder PA-Röhren mit einer G 1/8" (1/8" BSPP) Innengewinde-Verbindung vorgesehen ist. Die Herstellerartikelnummer (MPN) ist 650.03.17 und das ursprüngliche Referenzteil ist mit 3917092 angegeben, wodurch es in Ersatzteilkatalogen und bei Service von Texa-Geräten und ähnlichen Systemen wiedererkannt wird.

Funktion und Anwendung:

• Der 90°-Winkel reduziert Belastungen an Schlauch- oder Rohrverbindungen und erleichtert das Führen von Rohren in engen Räumen ohne scharfe Biegungen.
• Auslegung zum Verbinden eines 8 mm Schlauchs/Rohrs (typisch Polyamid/PA) mit einer Maschinen- oder Komponentenverbindung mit G 1/8" Innengewinde.
• Geeignet für den Einsatz in pneumatischen Kreisläufen und Niedrigdruckflüssigkeiten, wo Standard BSPP/G-Gewinde verwendet wird.

Material und Eigenschaften:

• Hergestellt aus Edelstahl, wodurch eine hohe Korrosionsbeständigkeit gegenüber blankem Messing- oder Kunststoffsteckern erzielt wird. Edelstahl ist besonders relevant in Umgebungen mit Feuchtigkeit, Reinigungsmitteln oder chemischer Beanspruchung.
• Die mechanische Festigkeit des Materials gewährleistet gute Haltbarkeit bei wiederholter Montage/Demontage und bei Vibrationen aus Motorrad- oder Werkstattumgebung.
• Die Oberfläche ist glatt und beständig gegenüber Verunreinigungen, was das Abdichten erleichtert und das Risiko von Leckagen minimiert, wenn eine korrekte Abdichtung (Dichtung/kegelartige Dichtfläche nach Bedarf) verwendet wird.

Technische Verbindung und Kompatibilität:

• Verbindung 1: G 1/8" Innengewinde (BSPP/G-Standard). Prüfen Sie Gewindetoleranzen und Dichtungstyp bei der Montage – BSPP ist ein Parallelgewinde, das in der Regel eine Dichtung oder Dichtmittel je nach Anwendung erfordert.
• Verbindung 2: Schlauchstecker für 8 mm Innendurchmesser Schlauch/PA-Rohr. Stellen Sie sicher, dass eine passende Schlauchklemme oder Einführmethode verwendet wird, um eine sichere Befestigung zu erreichen.
• Kompatibel mit Standard-PA-Röhren und 8 mm Schläuchen, die in Diagnostik- und Servicewerkzeugen von Texa sowie ähnlichen Systemen anderer Hersteller verwendet werden. Verwenden Sie Kompatibilitätsdiagramme bei Unsicherheit.

Praktische Hinweise bei der Montage:

• Bei Montage im Gewinde passende Dichtmethode verwenden (z. B. Dichtung oder Gewindetape, abhängig von Systemanforderungen). Vermeiden Sie Überdrehen, um das Gewinde in weicheren Materialien nicht zu beschädigen.
• Kontrollieren Sie den Schlauch auf korrekte Einführung und verwenden Sie ggf. Klemmtechnik oder Armschutz je nach Betriebsdruck und Vibrationsniveau.
• Falls das Produkt in Systemen mit aggressiven Medien oder höheren Temperaturen eingesetzt wird, prüfen Sie die Materialeigenschaften und eventuelle chemische Kompatibilität für die spezifische Umgebung.

Identifikation: Das Produkt wird von Texa vermarktet und ist unter der Artikelnummer 650.03.17 zu finden. Die ursprüngliche Referenz 3917092 und alternative Referenzen wie Riegler 135126 können bei Bestellung oder zum Vergleich mit Ersatzteilen hilfreich sein.

Hinweis zu Verpackung und Stückzahl: Angaben zu Verpackungsgrößen des Lieferanten sollten nicht mit der gelieferten Stückzahl bei Einzelkauf verwechselt werden; prüfen Sie die Bestellbestätigung für die genaue Liefermenge.
