Winkelklemme (mechanisch) für winkelgesteuerte Anziehung

Produkt: JMP mechanische Winkelklemme (Winkel-Scheibe Mechanisch)

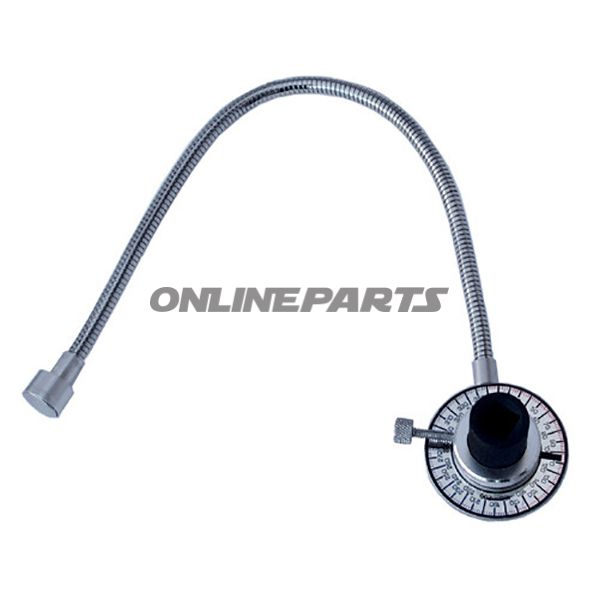

JMPs mechanische Winkelklemme mit der MPN 607.02.62 und der GTIN 4043981042757 ist für die winkelkontrollierte Anziehung von Bolzen und Schrauben ausgelegt. Sie fungiert als Zwischenglied zwischen dem Drehmomentwerkzeug und dem Werkstück, wenn die Anziehung selbst nach dem Drehwinkel gesteuert werden soll (oder in Kombination mit dem Drehmoment).

• Funktion: Wird zwischen einen 1/2"- Drehmomentschlüssel und Werkzeug/ Befestigung montiert, um den Drehwinkel während der Anziehung abzulesen oder zu steuern. Die Winkelklemme misst den Rotationswinkel in Grad und wird bei Verfahren verwendet, bei denen eine genaue Winkelbewegung erforderlich ist.
• Reichweite und Auflösung: 0–360° mit Teilung in 1°-Schritten, ermöglicht feine Anpassung und präzise Wiederholbarkeit der Winkel.
• Abmessungen: Außendurchmesser ca. 95,0 mm.
• Tragfähigkeit: Konzipiert für Anwendungen bis ca. 280 Nm.
• Anschluss: 1/2" Antrieb sowohl am Eingangs- als auch Ausgangsseite, sodass sie zwischen allen Drehmomentschlüsseln und Werkzeugen mit 1/2"-Antriebstandard verwendet werden kann.
• Sicherung: Verfügt über einen flexiblen magnetischen Halter für Anker-/Referenzpunkt, der das Halten der Winkelklemme in Position auf magnetischen Flächen während des Ablesens erleichtert.

Materialien und Eigenschaften

Die Winkelklemme besteht aus Metallkomponenten, dimensioniert für den Werkstattbetrieb. Dreh- und Montagesflächen entsprechen dem Industriestandard für 1/2"-Werkzeuge, was eine kompatible Eingriff ohne spezieller Adapter sicherstellt. Der magnetische Halter ist so konzipiert, dass eine schnelle Positionierung auf magnetischen Bauteilen möglich ist; die Flexibilität des Magneten ermöglicht das Finden eines stabilen Referenzpunkts selbst auf leicht unregelmäßigen Oberflächen. Die Bauweise ist praktisch und mechanisch einfach – es handelt sich um eine mechanische Messeinheit ohne elektronisches Display oder Batterien.

Anwendungsgebiete und praktischer Einsatz

• Als Zwischenstück bei winkelgesteuerter Anziehung an Maschinenteilen, Motorrädern und in industriellen Montageaufgaben.
• Geeignet, wenn Anziehprozesse eine reproduzierbare Winkelvorgabe für Nachanziehung oder Kontrolle erfordern.
• In Kombination mit einem kalibrierten Drehmomentschlüssel verwenden, wenn sowohl Drehmoment als auch Winkel dokumentiert werden sollen; die Winkelklemme liefert Winkelsteuerung/Ablesen, während der Drehmomentschlüssel das Drehmoment begrenzt.

Kompatibilität und Einschränkungen

Die Einheit ist mechanisch und kompatibel mit allen Standardwerkzeugen und Drehmomentschlüsseln mit 1/2"-Vierkantantrieb. Sie ist kein elektronisches Winkelmessgerät und verfügt daher über kein Datenlogging oder digitale Anzeige. Die Kapazität von ca. 280 Nm sollte mit dem verwendeten Drehmomentschlüssel und den Anforderungen des Werkstücks übereinstimmen – überschreiten Sie nicht die angegebene Belastungsgrenze.

Identifikation

Hersteller: JMP. Modell/Artikelnummer (MPN): 607.02.62. GTIN: 4043981042757. Diese Informationen können für Bestellungen, Ersatzteilanfragen und zugehörige Dokumentation im Werkstattbetrieb verwendet werden.

Hinweise für den Käufer

Das Produkt wird als mechanische Winkelklemme ohne elektronische Zubehör geliefert. Vergewissern Sie sich über eine ordnungsgemäße Befestigung des magnetischen Halters und überprüfen Sie ggf. Firmware/Kalibrierung an zugehörigen Drehmomentschlüsseln für Nachverfolgbarkeit oder Zertifizierung.
