Winkelhebelverschluss Vz Regr. 1

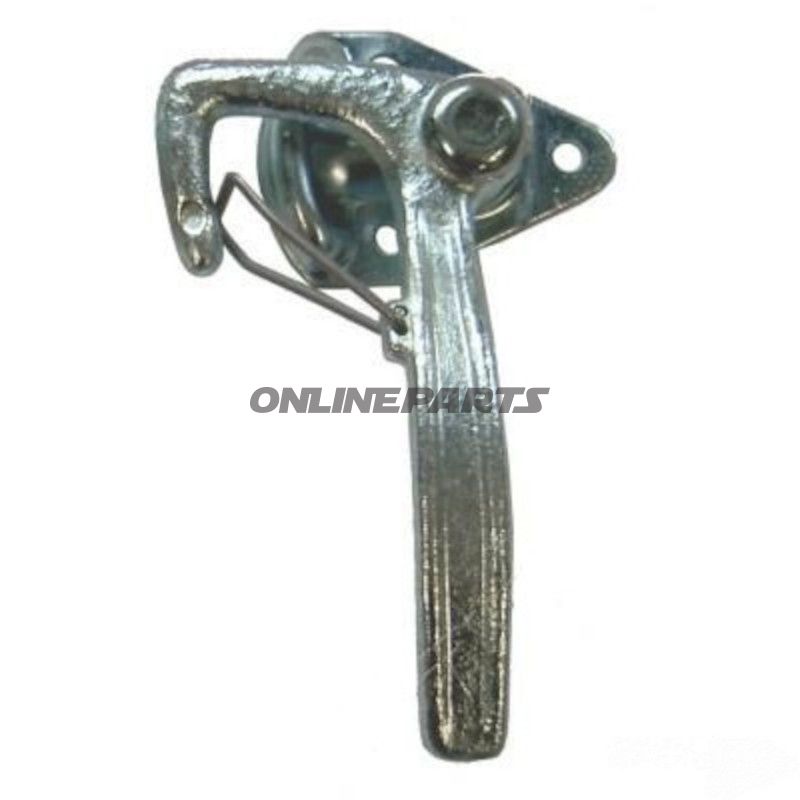

Winkel-Scharnier/Riegelbeschlag, rechts, galvanisiert (Größe 1)

Dieses Winkel-Scharnier mit integrierter Griffschloss-Legierung ist für Rechtsmontageaufgaben konzipiert, bei denen ein einzelner, mechanischer Spannpunkt und eine Verriegelungsfunktion Gewicht minimieren und gleichzeitig einen robuste Korrosionsschutz bieten sollen. Das Produkt wird unter der Artikelnummer (MPN) 338.04.64 geführt und ist mit der GTIN 42 966 identifiziert.

Funktion:

• Das Scharnier dient als winkelgesteuertes Griffschloss- und Spannbauteil für z. B. Türen, Klappen oder Paneele, bei denen eine rechteseitige Öffnung erforderlich ist.
• Die integrierte Sicherungsfeder hält den Griff in der gesperrten oder offenen Position und verhindert ein unbeabsichtigtes Öffnen durch Vibrationen.
• Der Hebelweg beträgt 157 mm, was ein gutes Drehmoment bietet, um den Verriegelungsmechanismus zu halten oder freizugeben, ohne übermäßige Kraftanforderungen.

Material und Oberfläche:

• Galvanisierter Stahl: Das Scharnier ist warm- oder elektrogalvanisiert, um Korrosionsbeständigkeit in Außen- und feuchten Umgebungen zu gewährleisten. Die Verzinkung schützt das Basismetall vor Rostbildung, sollte jedoch in sehr aggressiven Umgebungen (Salzwasser, Chemikalien) mit zusätzlicher Oberflächenbehandlung oder Wartung geprüft werden.
• Robuste Mechanik: Sitzende Teile sind für wiederholte Öffnungs-/Schließzyklen dimensioniert und wartungsarm; Schmierfedern an Lager-/Drehpunkten werden bei häufiger Nutzung empfohlen, um Verschleiß zu reduzieren.
• Sicherungsschelle aus korrosionsbeständigem Material ist gewählt, um langfristig Funktion ohne Deformation zu bewahren.

Kompatibilität und Anwendung:

• Geeignet für die Montage an rechtsseitigen Schranktüren, Karosserieteilen, Werkstatt- oder Transportkisten sowie andere Anwendungen, bei denen ein geknickter Griff mit Verriegelungsfunktion erforderlich ist.
• Maße und Bohrpositionen sollten gegen vorhandene Beschläge geprüft werden, um eine korrekte Anpassung zu gewährleisten; der Hebelweg von 157 mm ist relevant für das Festziehen des Drehmoments und den Platzbedarf bei der Installation.
• Ausgelegt für professionelle Anwender wie Mechaniker und Servicetechniker; geeignet für Reparaturen, Austausch oder Wartung vorhandener Beschläge.

Technische Vorteile:

• Einfache mechanische Konstruktion mit wenigen beweglichen Teilen bedeutet geringes Funktionsausfallrisiko und einfache Austauschbarkeit bei Bedarf.
• Galvanisierte Oberfläche reduziert den Bedarf an häufiger Korrosionsschutz im Vergleich zu unbehandelten Beschlägen.
• Sicherungfeder erhöht die Betriebssicherheit, indem der Griff bei Vibrationen oder Stößen in der gewünschten Position verriegelt bleibt.

Montage und Wartung:

• Typischerweise mit passenden Bolzen oder Schrauben montieren; Bolzendurchmesser an vorhandene Montageringe und Material (Metall/Holz/Kunststoff) anpassen.
• Bei Installation in korrosiven Umgebungen zusätzliche Dichtungs- oder Korrosionsschutz an Befestigungspunkten empfehlen.
• Bewegen der Drehpunkte mit leichtem Schmiermittel verlängert die Lebensdauer und sorgt für reibungslose Bewegungen.

Informationen zum Einkauf und Ersatzteilverwaltung:

Artikelnummer (MPN): 338.04.64
GTIN: 42 966

Hinweis: Produktdaten beschreiben eine einzelne Bausteintyp (Winkel-Scharnier, rechts, Größe 1). Prüfen Sie physische Abmessungen und Bohrmuster gegen die aktuelle Anwendung vor der Montage, um Anpassungsfehler zu vermeiden.
