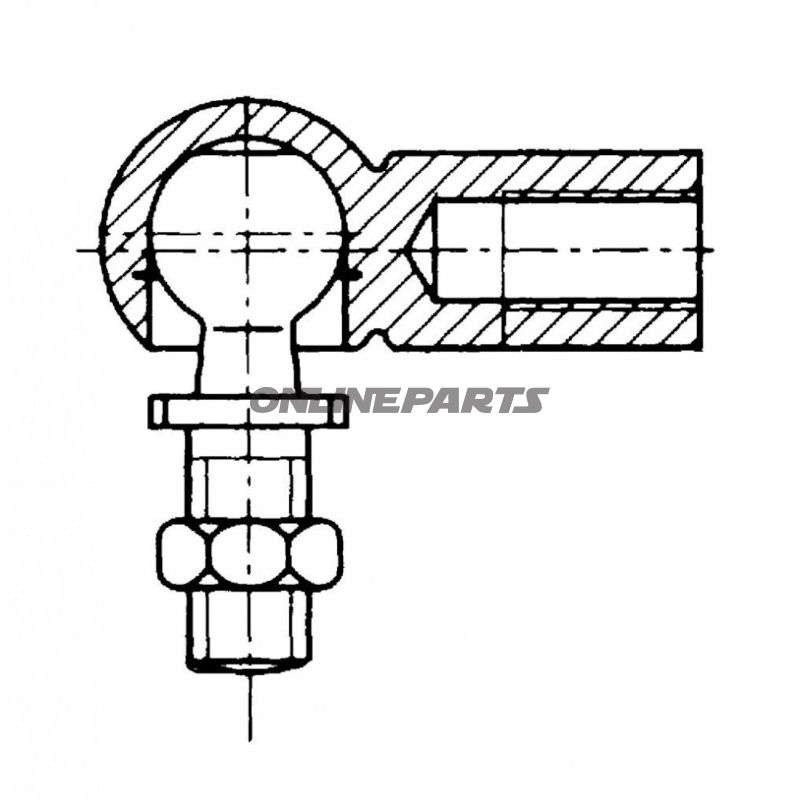

Winkelsatz (Winkelgelenk) für Gasfedern – DIN 71802, 10 mm Innen-/10 mm Außengewinde, Länge 30 mm
Produktbeschreibung: Dieser Winkelgelenk (Winkelgelenk) ist für die Montage von Gasfedern ausgelegt, bei der eine Winkelbewegung zwischen Gasfeder und Befestigungspunkt erforderlich ist. Das Produkt folgt den Abmessungen nach DIN 71802 und wird mit einer 10 mm Innenverbindung (Weibchen) und einer 10 mm Außenverbindung (Männchen) geliefert. Die Gesamtlänge (L) von Zentrum zu Zentrum beträgt 30 mm.
Funktion: Der Winkelsatz ermöglicht rotierende und schwingende Bewegungen zwischen Gasfeder und Montagehalterung, wodurch Reibung und Verschleiß am Anschlusspunkt reduziert werden. Besonders nützlich in Anwendungen, in denen die Gasfeder während der Bewegung den Winkel ändern muss, beispielsweise bei Toren, Deckeln oder verstellbaren Halterungen an Motorrädern und Spezialausrüstung.
- Typ: Winkelgelenk/Winkelstück gemäß DIN 71802
- Verbindungen: 10 mm Weibchen / 10 mm Männchen
- Länge: L = 30 mm (Zentrum zu Zentrum)
- MPN: 338.09.06
- GTIN: 76529300
Material und Oberflächeneigenschaften: Das Winkelgelenk selbst ist für mechanische Belastung und wiederholte Bewegungen ausgelegt. Typischerweise werden legierter Stahl oder gepresstes Metall mit galvanischer oder verchromter Oberfläche für Korrosionsschutz und Verschleißfestigkeit verwendet. Die genaue Materialbeschreibung entspricht den Spezifikationen des Herstellers, aber die Konstruktion eignet sich für industrielle und fahrzeugbezogene Umgebungen, in denen mechanische Haltbarkeit und zuverlässige Funktion wichtig sind.
Technische Vorteile:
- Reduziert Seitenbelastung am Endbefestigungspunkt der Gasfeder bei Winkelbewegungen.
- Vereinfachte Installation durch standardisierte 10 mm Anschlüsse (Weibchen/Männchen).
- DIN 71802-Kompatibilität gewährleistet Austauschbarkeit mit entsprechenden Teilen in Montage- und Reparaturarbeiten.
Anwendungsbereiche und Kompatibilität: Wird überwiegend für Gasfedern in Türen, Deckeln, Paneelen und anderen beweglichen Montagespunkten verwendet, bei denen eine Winkeldrehung zwischen Feder und Halterung erforderlich ist. Zielgruppe sind Mechaniker und erfahrene Motorradfahrer, die Wartung oder Austausch von Gasfedern in Fahrzeugen, Werkstattmontagen und Spezialbauten durchführen.
Montagehinweise: Beim Einbau müssen die Abmessungen (10 mm Weibchen/10 mm Männchen und L = 30 mm) mit dem Endstück der Gasfeder und dem Montagehalter übereinstimmen. Prüfen Sie Passform und ggf. Bedarf an Unterlegscheiben oder Sicherungsclips gemäß Ihrer Anwendung. Schmierung oder Korrosionsschutzbehandlung je nach Umfeld in Betracht ziehen, um die Lebensdauer zu verlängern.
Identifikation: Der Artikel ist über MPN 338.09.06 und GTIN 76529300 identifizierbar. Es wird kein Markenname in den gelieferten Daten angegeben; MPN und GTIN sollten bei Bestellung oder Anfragen beim Anbieter genutzt werden, um das richtige Ersatzteil zu gewährleisten.
Hinweis: Diese Beschreibung basiert auf den angegebenen Maßen und dem Standardverweis. Wenn Sie spezifische Materialangaben, Oberflächenbehandlung oder Belastungsdaten benötigen, wird empfohlen, den Anbieter mit MPN 338.09.06 und GTIN 76529300 für technische Datenblätter zu kontaktieren.
