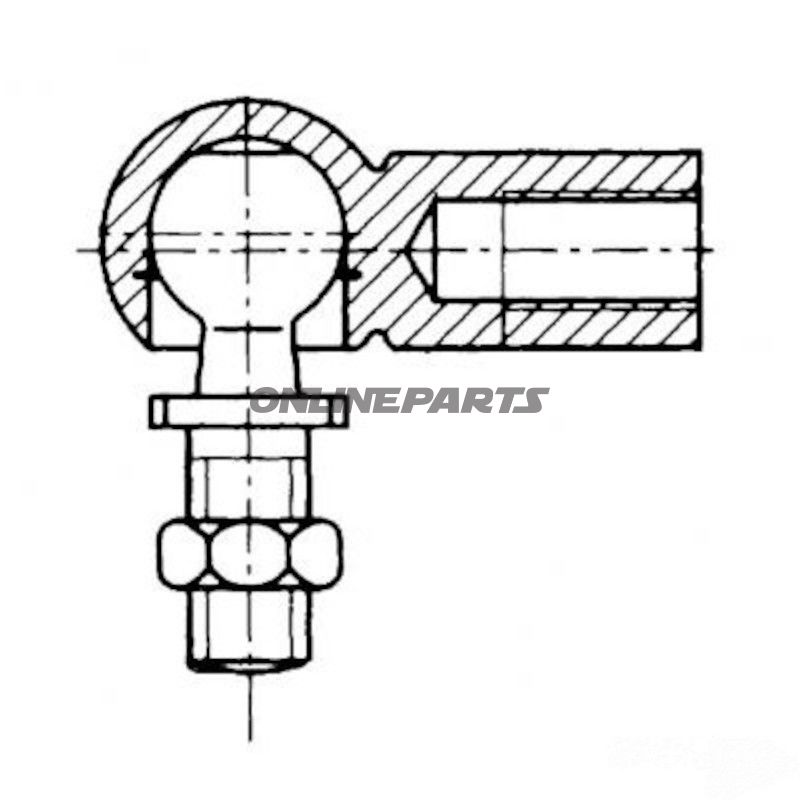

Winkelsatz (Vinkelgelenk) für Gasfedern — DIN 71802, 10 mm weib/ männlich
Der Winkelsatz ist zur Montage an Gasfedern vorgesehen und gemäß DIN 71802 ausgeführt. Das Produkt (MPN: 338.09.03, GTIN: 76478489) ist ein mechanisches Vinkelgelenk, das einen rotierenden, aber gesperrten Verbindungs punkt zwischen dem Gasfederriegel und der festen Konstruktion oder dem Arm bietet.
Funktion
- Der Winkelsatz fungiert als Kugel-/Winkelgelenk, das eine begrenzte Pivotierung zwischen Gasfeder und dem angeschlossenen Aufhängungspunkt ermöglicht, wodurch Querbelastungen am Federstangenende bei Bewegungen reduziert werden.
- Bietet eine sichere, mechanische Verbindung, bei der Achseingriff und Rotationsbewegung absorbiert werden können, ohne die Stange der Feder direkt zu verdrehen.
Material und Eigenschaften
- Die Ausführung folgt dem Standard DIN 71802, was Dimensionierung und Toleranzen gemäß gängiger Industriepraxis bedeutet.
- Abmessungen: 10 mm weiblich / 10 mm männlich, Gesamtlänge L = 35 mm. Diese Maße beschreiben Durchmesser der Verbindungsbolzen und die Gesamtlänge des Gelenks.
- Typisches Material für diese Art von Winkelgelenk ist Walz- oder Blechstahl mit Oberflächenbehandlung (Zink, Verchromung oder Ähnliches) zum Korrosionsschutz; eine solche Ausführung reduziert Reibung und erhöht die Verschleißfestigkeit. (Hinweis: Spezifische Oberflächenbehandlung sollte bei der Bestellung bestätigt werden, da Daten nicht explizit angegeben sind.)
Technische Vorteile
- Reduziert seitliche Belastung am Stangenende der Gasfeder und erhält so die Funktionslebensdauer der Feder.
- Genaue Abmessungen (10 mm/10 mm, L=35 mm) machen das Gelenk geeignet für Standard-Gasfederenden mit entsprechendem Gewinde- oder Passpas.
- Einfache mechanische Konstruktion, die im Service bei Bedarf demontiert und ausgetauscht werden kann, ohne größere Eingriffe in andere Komponenten.
Kompatibilität und Anwendung
- Passen zu Gasfedern und Konstruktionen, bei denen das Endstück eine 10 mm weiblich/männlich-Verbindung hat. Geeignet für industrielle Tür-/Klapp- Anwendungen, Werkzeugaufbewahrungsluken und ähnliche Anwendungen, bei denen bewegliche Verbindungen wiederholten Bewegungen ausgesetzt sind.
- Prüfen Sie Gewinde-/Anschlussmaße Ihrer Gasfeder und Gegenstück vor der Montage, um eine korrekte Passung sicherzustellen.
Identifikation
- MPN: 338.09.03
- GTIN: 76478489
- Es ist keine Marke in den Produktdaten angegeben; Informationen zum Hersteller können auf Anfrage bereitgestellt werden.
Montagehinweise
- Bei der Montage wird empfohlen, das korrekte Drehmoment bei der Befestigung einzuhalten und eine Überdehnung zu vermeiden. Verwenden Sie geeignete Schmiermittel, um eine gleichmäßige Bewegung im Betrieb sicherzustellen.
- Beim Austausch des Winkelgelenks sollte der Gasfedernstiel auf Kratzer oder Beschädigungen überprüft werden, da diese die Lebensdauer der Feder verkürzen können.
Wenn Sie genaue Informationen zu Material, Oberflächenbehandlung oder Kompatibilität mit einem bestimmten Gasfedermodel benötigen, können diese Informationen eingeholt werden, indem Sie die MPN 338.09.03 und die GTIN 76478489 bei Anfrage angeben.
