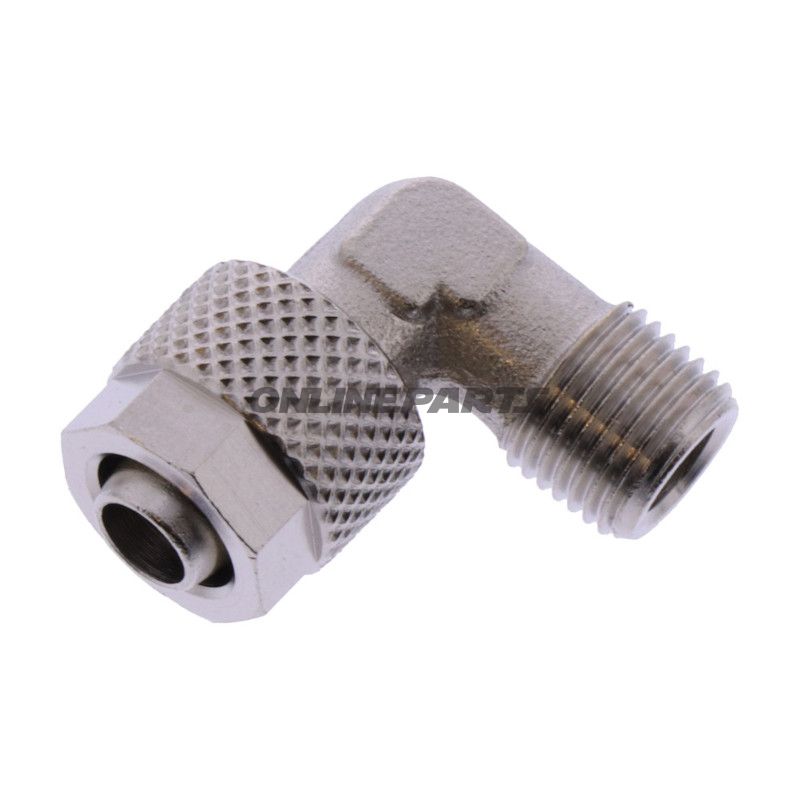

Ellenbogenverbindung 8/6 - G 1/8" für Klimaanlagen-Serviceeinheiten (Texa)
Kurzfunktion: Diese Ringell-Verbindung (Bogen) wird verwendet, um die Richtung der Kältemittelverbindungen zwischen Schlauch und Serviceausrüstung bei Klimaanlagen zu ändern. Sie sorgt für einen kompakten, rechtwinkligen Übergang zwischen einem 8 mm Schlauch/Leitung und einem G 1/8" Gewinde, das häufig an Mess- und Servicestellen zu finden ist.
- Produktname: ELLENBOGENVERBINDUNG 8/6-1/8 TEXA
- Original-Teilnummer / MPN: 650.03.05 (Originalteil 42110012)
- Hersteller / Marke: Texa
- GTIN: Nicht angegeben
Funktion und Anwendung
Die Ellenbogenverbindung wird hauptsächlich bei Service- und Messarbeiten an Kühl- und Klimaanlagen eingesetzt, wenn eine 90°-Überleitung zwischen flexibler Kältemittel-Leiter (8 mm) und einem festen Servicestutzen mit G 1/8" Gewinde benötigt wird. Sie ermöglicht das Führen von Schläuchen in engen Räumen, ohne den Schlauch unnötig zu biegen oder zu belasten, wodurch das Risiko von Undichtigkeiten oder Beschädigungen von Schlauchschellen und Fittings verringert wird.
Material und Eigenschaften
Produktdaten von Texa geben eine Komponente an, die für den professionellen Einsatz in Werkstätten und an Prüfeinrichtungen vorgesehen ist. Das Material ist auf Haltbarkeit und Dichtheit unter Druck bei Kältemittelservice ausgelegt. Materialien für diese Fittings sind typischerweise Messing oder verchromtes Messing, um Korrosionsbeständigkeit und gute Abdichtung gegen Gewindeverbindungen sicherzustellen. Die Oberflächenbehandlung und Toleranzen folgen den Herstellerspezifikationen für Servicetechnik, um wiederholte Zu- und Abgänge ohne schnelle Abnutzung zu gewährleisten.
Technische Anpassungen und Kompatibilität
Die Ellenbogenverbindung ist für 8 mm Außendurchmesser Schlauch/Leitung (im Produktnamen als 8/6 bezeichnet) und ein G 1/8" Gewinde dimensioniert, was ein üblicher Standard für Servicestutzen an Klimaanlagen und Messgeräten ist. MPN 650.03.05 und die genannte Originalreferenznummer 42110012 können verwendet werden, um die Kompatibilität mit Texa-Servicefahrzeugen, Messgeräten und Schlauchsets zu prüfen. Da GTIN nicht angegeben ist, wird empfohlen, beim Einkauf MPN oder Original-Ersatzteile von Texa zu vergleichen, um physische und funktionale Kompatibilität sicherzustellen.
Praktische Vorteile
- Verringert Belastung der Schläuche bei Winkelübergängen.
- Standardisiertes Gewinde (G 1/8"), um eine einfache Montage mit Servicewerkzeugen und Ventilen zu ermöglichen.
- Eignet sich für Werkstattbetrieb und wiederholte Zu- und Abgänge.
Montage und Wartung
Montage durch Austausch des vorhandenen Fittings oder Einbau in das Schlauchsystem mit geeigneter Dichtung am Gewinde (z. B. Dichtungsring oder Tape, wie vom Gerätehersteller vorgeschrieben). Prüfen Sie die Dichtheit nach der Montage und vermeiden Sie Überdrehen, das Gewinde- oder Dichtflächen beschädigen könnte. Befolgen Sie stets die Sicherheitsvorschriften für Kältemittelservice und die Anweisungen des Herstellers von Texa.
Bemerkungen
Die Angaben stammen von der Produktbezeichnung bei Texa: ELLENBOGENVERBINDUNG 8/6-1/8 TEXA, MPN 650.03.05, Originalteil 42110012. GTIN ist in den bereitgestellten Daten nicht angegeben. Falls Dokumentationsanforderungen für Material, Druckfestigkeit oder Zertifizierung bestehen, sollten diese direkt bei Texa oder dem Lieferanten vor der Verwendung in kritischen Installationen angefordert werden.
