Winkelanschluss 6 mm M5 für KLINKENZYL. Nussbaum

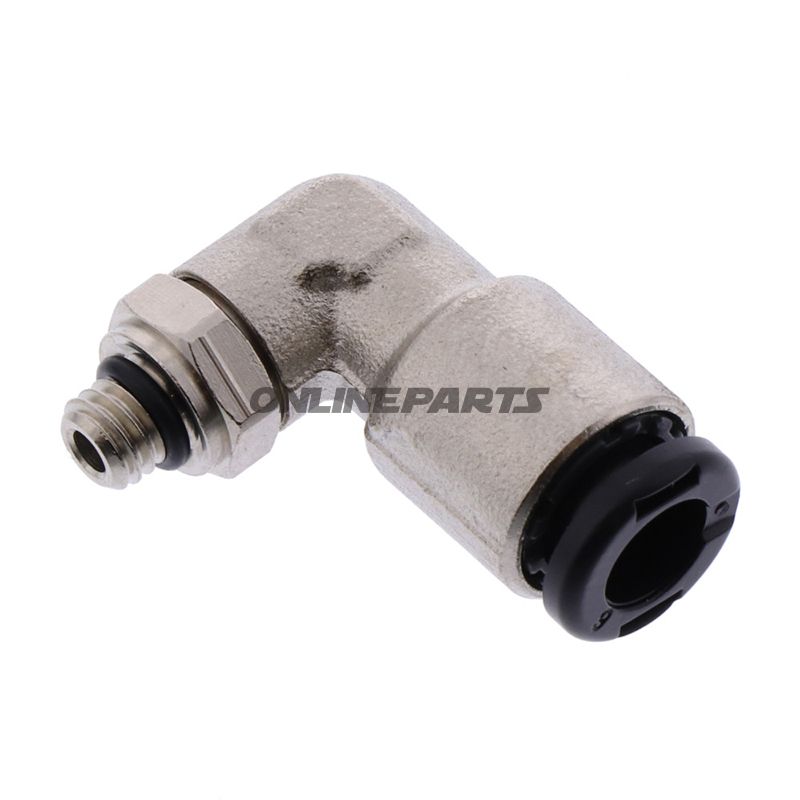

Winkelanschluss 6 mm mit M5-Gewinde für Klinkenzylinder (Nussbaum)

Produkt: Winkelanschluss 6 mm M5 für Klinkenzylinder geliefert von Riegler (MPN: 652.06.93, GTIN: 4047322209304). Die Beschreibung deckt Funktion, Materialauswahl, Kompatibilität und technische Vorteile aus Mechaniker- und Wartungsperspektive ab.

Funktion und Anwendung

• Der Winkelanschluss ist dafür ausgelegt, einen 6 mm Schlauch oder ein Rohr an einen Klinkenzylinder mit M5-Gewinde anzuschließen. Er ändert die Richtung des Medienflusses, typischerweise Luft oder Hydraulik, um 90 Grad, um Platz zu sparen und scharfe Biegungen in der Schlauchführung zu vermeiden.
• Wird in Anwendungen verwendet, bei denen Platzbeschränkungen eine kompakte Winkeladapterlösung erfordern, beispielsweise in Bremssystemen, Fahrwerkskomponenten oder anderen pneumatisch/hydraulischen Kreisläufen in Fahrzeugen und Werkstattgeräten.
• Passt zu Klinkenzylinder-Typen von Nussbaum, bei denen M5-Gewinde und 6 mm Anschluss spezifiziert sind.

Materialien und Bauweise

• Der Anschluss besteht aus Materialien, die auf Verschleißfestigkeit und Druckdichtheit ausgelegt sind — typischerweise Messing oder Edelstahl je nach Variante und Herstellerspezifikationen. Die Materialwahl bietet Korrosionsbeständigkeit und mechanische Stabilität bei wiederholtem An- und Abkoppeln.
• Oberflächenbehandlung und Toleranzen sind an Industriestandards angepasst, um eine dichte Verbindung gegen Leckagen bei M5-Gewinde und 6 mm Schlauchanschluss sicherzustellen.
• Dichtung erfolgt in der Regel über eingebrachte konische Sitzdichtung oder eine O-Ring-Dichtung, abhängig von der konkreten Konfiguration, um Betriebssicherheit bei wechselnden Druckbedingungen sicherzustellen.

Kompatibilität und Installation

• Direkt kompatibel mit Klinkenzylinderanschlüssen von Nussbaum mit M5-Gewinde und Systemen, die 6 mm Schläuche oder Rohre verwenden.
• Bei der Montage Gewinde reinigen und das korrekte Drehmoment anwenden, um Überdrehen zu vermeiden. Falls eine O-Ring-Dichtung verwendet wird, muss sie intakt und korrekt platziert sein, um eine Dichtung sicherzustellen.
• Prüfen Sie, ob der Schlauch ordnungsgemäß aufgeklebt oder mit geeigneten Schlauchklemmen befestigt ist, falls erforderlich, um Verschleiß durch Vibrationen oder Bewegung zu vermeiden.

Technische Vorteile

• Kompakte 90°-Lösung reduziert den Bedarf langer Schlauchführungen und verringert das Risiko von Knicken.
• Standardisierte Anschlusspunkte (M5 und 6 mm) erleichtern die Integration der Komponente in vorhandene Systeme und Ersatzteile.
• Robuste Materialien und industriell fertige Toleranzen gewährleisten stabile Abdichtung und lange Lebensdauer bei korrekter Anwendung.

Identifikation

• Marke: Riegler — Produkt folgt dem Qualitätsmanagement des Herstellers und der Produktkennzeichnung.
• MPN (Artikelnummer): 652.06.93 — verwenden Sie die Produktnummer bei Ersatzteilbestellungen oder Anfragen beim Lieferanten.
• GTIN: 4047322209304 — globale Handelscode wird zur Systemidentifikation und Logistik verwendet.

Empfehlungen zur Arbeitssicherheit

• Verwenden Sie entsprechendes Werkzeug und einen Drehmomentschlüssel bei der Montage, um Gewinde und Dichtungen zu schützen.
• Untersuchen Sie die Materialeigenschaften des Anschlusses in Bezug auf das verwendete Medium (z. B. verschiedene Hydrauliköle), um Kompatibilität sicherzustellen.
• Nach der Installation wird eine Druckprüfung empfohlen, um die Dichtheit unter Betriebsbedingungen zu verifizieren.

Wenn Sie spezifische Materialinformationen oder Dokumentationen benötigen (z. B. technische Zeichnungen oder Druck-/Temperaturbereiche), können diese in der Regel über Riegler bezogen werden, unter Angabe von MPN 652.06.93 und GTIN 4047322209304.
