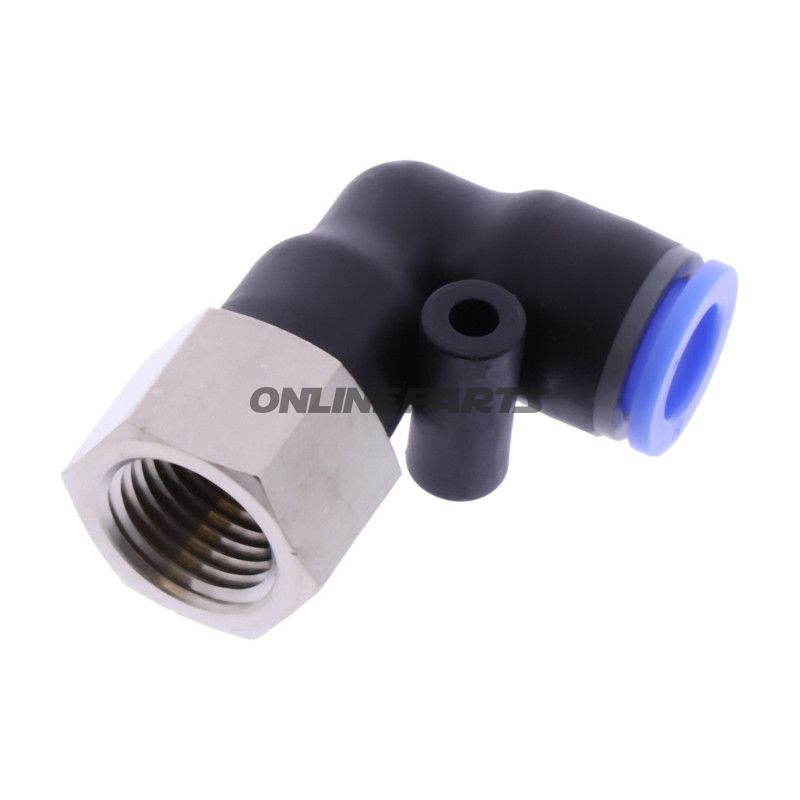

Gelenkte Push-in-Steckverbindung 8 mm mit G1/4" Innengewinde
Produkt: Gelenkte Steckverbindung für PA-Rohre, Riegler Modell 168.014-8 (Original-Teilnr. 109348). MPN: 656.06.39. (GTIN wird nicht angegeben.)
Diese gelenkte Steckverbindung dient dem Verbinden flexibler Polyamid (PA)-Druckluft- oder Flüssigkeitsrohre mit einem inneren metrischen Gewinde G1/4". Die Konstruktion ist eine 90° Push-in-Lösung, bei der das Schlauchende in die Anschlussseite eingeführt wird (8 mm) und ohne Klemmen oder Compression-Nieten befestigt wird.
- Funktion: Der gelenkte Push-in ermöglicht das Führen von Rohren in einem engen Winkel nahe Bauteilen oder dem Chassis, wodurch die Belastung des Schlauchs reduziert und Platz in beengten Installationen freigemacht wird. Die innere G1/4"-Gewindeanschluss ermöglicht eine direkte Montage an Ventilen, Verteilern oder anderen Komponenten mit äußerem G1/4"-Gewinde.
- Materialauswahl und Eigenschaften: Das Produkt stammt von Riegler und wird aus Materialien hergestellt, die für industrielle pneumatische und einige hydraulische Anwendungen geeignet sind (typischerweise Material-/Kunststoffkombination je nach Variante). Die Push-in-Seite ist so ausgelegt, dass PA-Rohr Ø8 mm dicht und sicher gehalten wird, ohne dauerhafte Verformung des Schlauchs. Der Gewindeteil ist mit Toleranzen nach dem Standard G1/4" gefertigt, um eine dichte Montage zu gewährleisten.
- Montage: Führen Sie das PA-Rohr direkt in die Push-in-Muffe bis zum Anschlag ein, schneiden Sie das Rohr senkrecht ab und entfernen Sie eventuelle Grate für eine optimale Dichtung. Verbinden Sie den Gewindeteil in das G1/4"-Loch mit geeigneter Dichtung (z.B. Dichtmaterial oder Tape je nach Anwendung und Druck des Mediums). Überprüfen Sie nach dem Festziehen auf Undichtigkeiten beim ersten Inbetriebnehmen.
- Kompatibilität: Passt zu PA-Rohren mit äußerem Durchmesser 8 mm und zu Bauteilen mit innerem Gewinde G1/4". Das Original-Riegler-Nummer 109348 und die Hersteller-MPN 656.06.39 erleichtern das Auffinden identischer Ersatzteilvarianten oder technischer Daten bei Riegler.
- Technische Überlegungen: Der maximale Betriebsdruck, der Temperatureinsatzbereich und die Medienkompatibilität hängen von der konkreten Materialkombination ab und sollten im technischen Datenblatt von Riegler bei spezieller Anwendung (z.B. aggressive Chemikalien, hohe Temperaturen oder Vakuum) geprüft werden. Push-in-Fittings können bei wiederholtem Ausbau teilweise Festhaltefähigkeit verlieren; bei kritischen Installationen wird eine Inspektion nach dem Service empfohlen.
Anwendungsbereiche: Geeignet für Pneumatikanlagen, Kühlungssysteme, Maschinenbau und andere Anwendungen, bei denen ein kompakter 90° Rohranschlusspunkt mit Gewinde G1/4" erforderlich ist. Zielgruppe sind Mechaniker und Servicetechniker, die eine robuste, platzsparende Verbindung zwischen flexiblen PA-Rohren und gewindegehalteten Bauteilen benötigen.
Identifikation: Riegler 168.014-8 (Original-Teilnr. 109348), MPN 656.06.39. GTIN in den Produktdaten nicht angegeben.
Bei spezifischen Anforderungen an Materialien, Druck oder Temperatur bitten wir, die technischen Datenblätter von Riegler zu konsultieren oder den Lieferanten zu kontaktieren, um die Eignung für die beabsichtigte Anwendung zu bestätigen.
