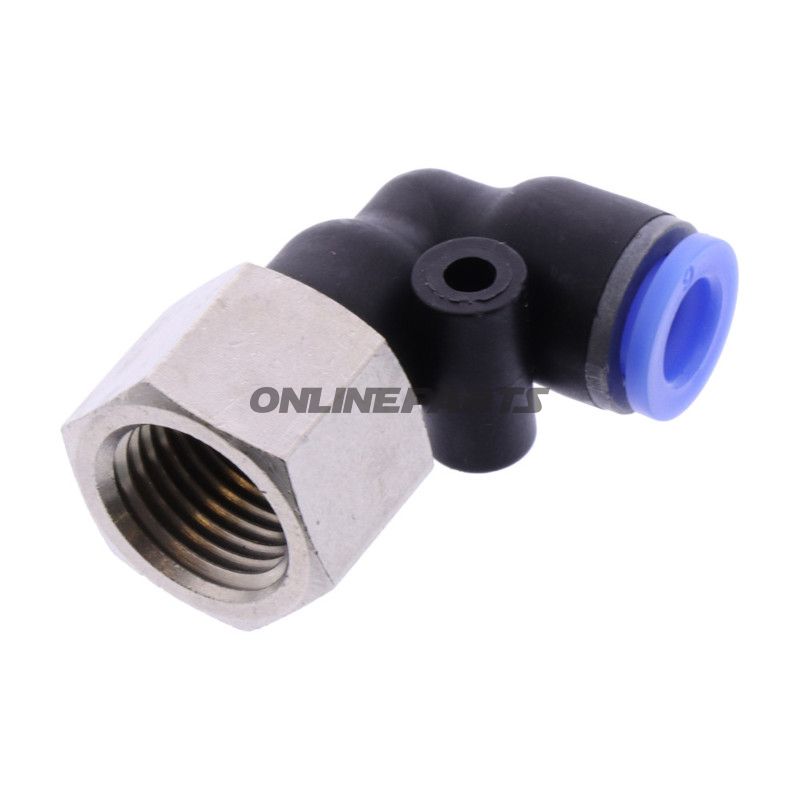

WINKEL-STECKVERSCHRAUBUNG 6MM G1/4 INNEN 168.014-6

Verschwenktes Push-in-Steckverbindungsstück 6 mm mit Innengewinde G1/4" — für Druckluft und Flüssigkeitsführung

Kurz über das Produkt: Dieser verschwenkte Stecker von Riegler (Originalteil 109347 / Artikel 168.014-6, Hersteller-MPN 656.06.38) ist ausgelegt auf eine schnelle und sichere Verbindung von 6 mm flexiblen Rohren (PA/Plastikrohr) mit Komponenten, die ein Innengewinde G1/4" besitzen. Das Produkt wird typischerweise in der Atemlufttechnik, in pneumatischer Verteilung und Kühlmittelschläuchen an Motorradkomponenten- und Werkstattgeräten eingesetzt, wo Platzbeschränkungen einen 90°-Winkel erforderlich machen.

Funktion und Anwendung:

• Push-in-Mechanismus ermöglicht schnelles Einsetzen und Lösen von 6 mm-Rohren ohne spezielles Werkzeug, was Montage und Service vereinfacht.
• Der verschwenkte Aufbau (90°) reduziert Belastung und Biegung des Rohrs in engen Montagebedingungen und ändert die Flussrichtung ohne zusätzliche Fittings.
• G1/4" Innengewinde macht es kompatibel mit standardisierten Ports an Messingblöcken, Ventilen und Sensoren, die typischerweise in pneumatischer und flüssigkeitsführender Ausrüstung verwendet werden.

Material und Eigenschaften:

• Herstellung mit Werkstoffwahl, die mechanische Stabilität und Dichtheit bei Druckbetrieben priorisiert. Das Material ist korrosionsbeständig und geeignet für gängige Pneumatikkonfigurationen und nicht- aggressive Flüssigkeiten.
• Dichtungs- und Push-in-Sperrmechanismus sind ausgeführt, um wiederholte Demontage/Montage ohne wesentliche Dichtheitsverluste zu gewährleisten, vorausgesetzt korrekter Rohrtyp (6 mm, z. B. PA) und Druckbereich.
• Oberflächenbehandlung und Toleranzangaben folgen Herstellerspezifikationen von Riegler, was eine zuverlässige Verbindung mit G1/4" Innengewinde-Detalien unterstützt.

Kompatibilität und Installation:

• Anschlussseite: Push-in für 6 mm-Rohr (PA/Plastik) — sicherstellen, dass das Rohr sauber geschnitten und beim Einführen rechtwinklig ist.
• Gewinde-Seite: G1/4" Innengewinde — direkt montierbar in Komponenten mit passendem Außengewinde G1/4" oder via Adapteren zu anderen Gewindearten.
• Eignet für Anwendungen mit begrenztem Platz, wo eine 90°-Änderung der Rohrführung erforderlich ist.

Technische Anmerkungen:

• Prüfen Sie die Kompatibilität mit dem Medium, dem Druck- und Temperaturbereich Ihrer Installation; Push-in-Fittings haben typischerweise Nennleistungsgrenzen, abhängig von Material und Rohrlänge.
• Bei wiederholter Demontage wird empfohlen, das Rohrende und Dichtelemente auf Lecks zu prüfen, um Undichtigkeiten zu vermeiden.
• Riegler-Aritkelnummern: Herstellerreferenz 109347 und interne Bezeichnung 168.014-6, MPN 656.06.38 — diese können bei Anfragen zu Ersatzteilen oder Dokumentation verwendet werden.

Brand/Identifikation: Das Produkt ist eine originale Riegler-Komponente (Riegler wird als Hersteller angegeben). Verwenden Sie MPN 656.06.38 und Artikelnummer 168.014-6 bei Bestellung oder technischer Unterstützung. GTIN ist in den gelieferten Daten nicht angegeben.

Anwendungsbereiche, kurz: Pneumatiksysteme, Werkstattausrüstung, Kühlsysteme und andere technische Installationen an Motorrädern und in zugehörigen Servicestationen, wo eine 6 mm Push-in-Verbindung zu G1/4" Innengewinde in 90°-Ausführung erforderlich ist.
