WINKEL-STECKVERSCHRAUBUNG 10 MM G 1/4 754.014-10

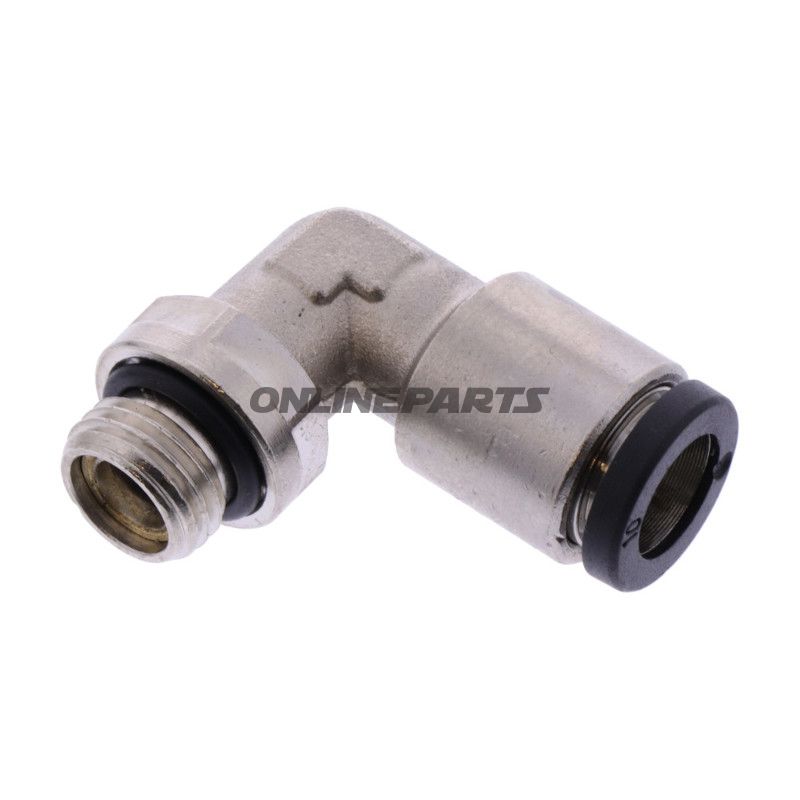

Abgewinkelte Push-in-Steckverbindung 10 mm, Gewinde G 1/4 – für PA-Rohr

Produkt: Abwinkelte Push-in-Steckverbindung für Kunststoffrohre (PA) mit einem äußeren Durchmesser von 10 mm. Originalteil von Riegler (MPN: 656.06.30). Diese Variante ist in manchen Stücklisten auch als Artikelnummer 754.014-10 angegeben.

Funktion und Anwendung

• Die Steckverbindung verbindet ein PA-Rohr mit 10 mm Außendurchmesser mit einer Komponente mit Gewinde G 1/4 in einem 90°-Winkel, wodurch eine platzsparende Führung bei Bedarf einer Winkelverbindung ermöglicht wird.
• Push-in-Prinzip ermöglicht eine schnelle und werkzeuglose Montage: Das Rohr wird in die Verriegelungsperle der Fitting erhöhten, und die Verbindung bleibt mechanisch dicht, ohne Klemmen oder Kleber.
• Typischerweise verwendet in pneumatischen oder flüssigkeitsführenden Systemen an Motorrädern, Werkstätten und industriellen Installationen, wo Raumbegrenzungen oder der Wunsch nach Umleitung von Schlauch/Linie eine Winkelverbindung erforderlich machen.

Material und Eigenschaften

• Gehäuse des Fittings aus Materialien gefertigt, die gegen mechanische Belastung und übliche betriebsspezifische Einflüsse resistent sind (Riegler-Originalqualität). Das Material ist darauf ausgelegt, Verschleiß, Vibrationen und gängige Betriebstemperaturen zu widerstehen. (Spezifizierte Materialangaben finden sich typischerweise im Herstellerdatenblatt für MPN 656.06.30).
• Verriegelung und Abdichtung sind ausgelegt, um PA-Röhren sicher zu halten und das Risiko von Leckagen bei korrekter Montage minimieren zu können. Dichtungen sind kompatibel mit standardmäßigen pneumatischen Medien und typischen Flüssigkeiten, die in Wartung und Systemaufbau verwendet werden.
• G 1/4 Gewinde gewährleistet Kompatibilität mit standardisierten Komponenten und Portgrößen im hydraulischen/pneumatischen Bereich, wo G-Gewinde verwendet wird.

Kompatibilität und Abmessungen

• Rohranschluss: PA-Rohr, 10 mm Außendurchmesser (überprüfen Sie die genauen Toleranzen des Rohrs bei Herstellung einer dichten Verbindung).
• Gewindetyp: G 1/4 (weltweitstandardisiertes Gewinde, passend zu entsprechenden G 1/4-Porten).
• Abgewinkelte Ausführung: 90° (Winkelsteckverbindung) für optimierte Rohrführung in engen Installationen.

Technische Vorteile für Mechaniker und Fachleute

• Schnelle Montage und Demontage für Service und Austausch ohne Spezialwerkzeug.
• Robuste Befestigung des PA-Rohrs mit minimalem Platzbedarf bei der Winkelverbindung.
• Standard-Gewinde (G 1/4) für einfache Integration in bestehende Systeme und Komponenten.
• Original Riegler-Qualität (MPN 656.06.30) reduziert Unsicherheiten bezüglich Passform und Leistung im Vergleich zu unbekannten Kopien.

Identifikation

• Marke: Riegler – Artikelfestlegung zum Produktsortiment des Herstellers wird bei Anforderungen an Dokumentation und Teileverwaltung empfohlen.
• MPN: 656.06.30 (wird für Bestellung und Checklisten verwendet).
• Weitere Referenzbezeichnungen: 754.014-10 kommt in einigen Lieferantenkatalogen vor und beschreibt dieselbe abgewinkelte Steckverbindung für 10 mm PA-Rohr mit G 1/4.
• GTIN: Nicht angegeben für diesen Posten — prüfen Sie bei Bedarf die Datenblätter des Lieferanten für Barcodes zur Lagerverwaltung.

Montage- und Wartungshinweise

• Schneiden Sie das Rohr gerade ab und entfernen Sie eventuelle Grate vor dem Einsetzen, um einen festen Halt in der Verriegelungsperle sicherzustellen.
• Prüfen Sie, ob Gewindeflächen und Dichtflächen sauber sind, bevor Sie die Verbindung zusammenbauen, um Leckagen zu vermeiden.
• Bei wiederholter Demontage wird empfohlen, die Dichtung und Verriegelung zu inspizieren; bei sichtbarem Verschleiß oder Verformung austauschen.

Bei Bedarf an technischen Datenblättern oder spezifischen Materialangaben verweisen Sie auf die Produktdokumentation von Riegler für MPN 656.06.30 oder auf den technischen Support des Lieferanten.
