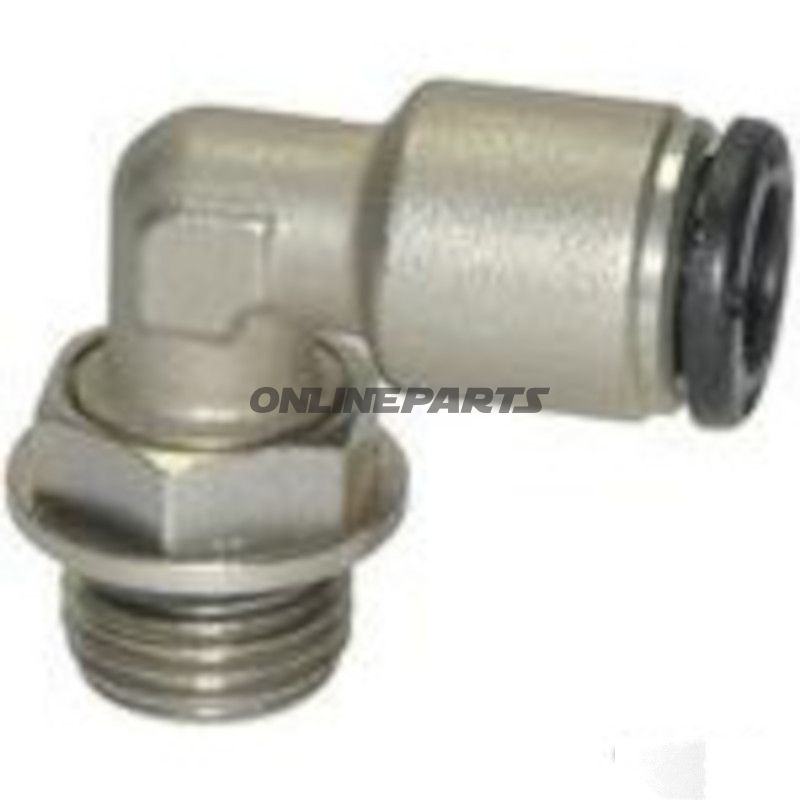

G 3/8" Winkelfitting → 12 mm, 90° für PA-Rohr (Riegler 754.038-12)
Produktübersicht: Dieser Winkelfitting von Riegler (OEM-Referenz 108609, Artikelnummer 754.038-12) ist eine 90°-Winkelverbindung mit G 3/8" Innengewinde und 12 mm Druckschlauch-/Polyamid (PA)-Rohrdimension auf der gegenüberliegenden Seite. GTIN 4047322209403 und der Hersteller-MPN 656.06.72 sind für eine eindeutige Identifikation registriert.
Funktion und Anwendung: Der Stutzen ist darauf ausgelegt, eine kompakte, rechtwinklige Verbindung zwischen einem G 3/8" Gewindeanschluss und einem 12 mm PA-Rohr zu schaffen. Die 90°-Geometrie reduziert den Platzbedarf in engen Installationen und verringert die Beanspruchung des Rohrs am Biegepunkt, was in Motorfahrzeug-, Werkstatt- und Industrieumgebungen nützlich ist, in denen Rohrverlegung und Zugänglichkeit eingeschränkt sind. Geeignet für Low- bis Mitteldruckanwendungen, typischerweise für pneumatische oder flüssigkeitsführende Systeme, abhängig von Materialauswahl und Dichtungslösung.
Materialien und Eigenschaften:
- Hergestellt aus Materialien, die Riegler üblicherweise für ähnliche Fittings verwendet (Metallkonstruktion kombiniert mit Dichtungskomponenten). Die Materialwahl bietet mechanische Festigkeit an der Gewindeverbindung und Stabilität beim Anschluss von PA-Rohr.
- Oberflächenfinish und Bearbeitung mit Fokus auf präzises Gewindeübergabepassgenauigkeit (G 3/8"), um eine dichte Verbindung ohne unnötiges Spiel oder Leckage-Risiko bei korrekter Montage zu sichern.
- Dichtprinzip (Dichtung/Conus oder O-Ring) ist gewählt, um eine zuverlässige Dichtheit zwischen Gewinde und Schlauchende zu gewährleisten; beachten Sie, geeignete Dichtungsdichte und Anzugsmoment je nach Medium und Betriebsdruck auszuwählen.
Kompatibilität und Montage
- Gewindeseite: G 3/8" (Innengewindeverbindung). Überprüfen Sie Gewindetyp und Dichtungsmethode (z. B. Dichtband oder Konusdichtung) in Ihrer Anwendung.
- Schlauchseite: 12 mm PA-Rohr oder entsprechende harte/plastische Rohre, geeignet für Druck. Stellen Sie sicher, dass das Rohr korrekt abgeschnitten, entgratet und vollständig bis zum Anschlag eingeführt wird, um eine sichere Verbindung zu gewährleisten.
- Montagewerkzeug: Verwenden Sie das passende Anzugsmoment bei der Montage des Gewindes und ggf. der Spannklemme, um eine Überlastung des Gewindes oder Verformung des Rohrs zu vermeiden.
Technische Vorteile für den Fachanwender
- Platzsparende 90°-Geometrie, die kompakte Rohrführungen ermöglicht.
- Robuste Konstruktion geeignet für wiederholte An- und Abkoppelungen im Service- und Wartungsbereich.
- Klare Identifikationsnummern (GTIN 4047322209403, MPN 656.06.72) erleichtern Austausch und Dokumentation in der Ersatzteilverwaltung.
Hinweise für den Benutzer
- Überprüfen Sie die Kompatibilität mit Medium (Luft, Wasser, Öl usw.) und Betriebsdruck vor der Installation.
- Die Riegler-Originalkomponente ist mit Referenz 108609 angegeben; bei Bedarf für vollständige technische Dokumentation oder Materialdeklaration wird empfohlen, das Datenblatt des Herstellers oder den technischen Support zu konsultieren.
- Beziehen Sie sich auf korrekte Montagepraxis für Gewindeverbindungen und PA-Rohre, um Schäden oder Leckagen zu vermeiden.
Die Marke Riegler und die angegebenen Identifikationsnummern (GTIN 4047322209403, MPN 656.06.72) stellen sicher, dass diese Winkelfitting-Variante dem Originalteil 754.038-12/108609 entspricht, sodass sie als direkte Ersetzung in relevanten Installationen verwendet werden kann.
